運用コマンドレファレンス Vol.2
［機能］
送受信インタフェースの出力優先度キューごとの統計情報表示をします。
トラフィックの状態を監視するために，優先度キューのキュー長，キュー長の最大値，出力パケット数，出力バイト数，廃棄したパケット数，廃棄したバイト数の統計情報を表示します。
［入力モード］
一般ユーザモードおよび装置管理者モード
［入力形式］
show qos queueing { { nif <NIF No.> line <Line No.> } | <NIF No.>/<Line No.> } {{[outbound] [common※1]} | inbound※2} [queue <queue No.>] show qos queueing bsu {to-bsu | from-nif | to-cp | to-nif} [queue <queue No.>] show qos queueing cp to-rm show qos queueing rm
- 注※1 指定できるのは，以下のNIFの場合だけです。
- NF100-48TA，NF1G-48T，NF1G-32S，NFMX-44，NFMX-34(Line No.：0〜31)
- 注※2 指定できるのは，以下のNIFの場合だけです。
- NF1G-48T，NF1G-32S，NFMX-44，NFMX-34(Line No.：0〜31)

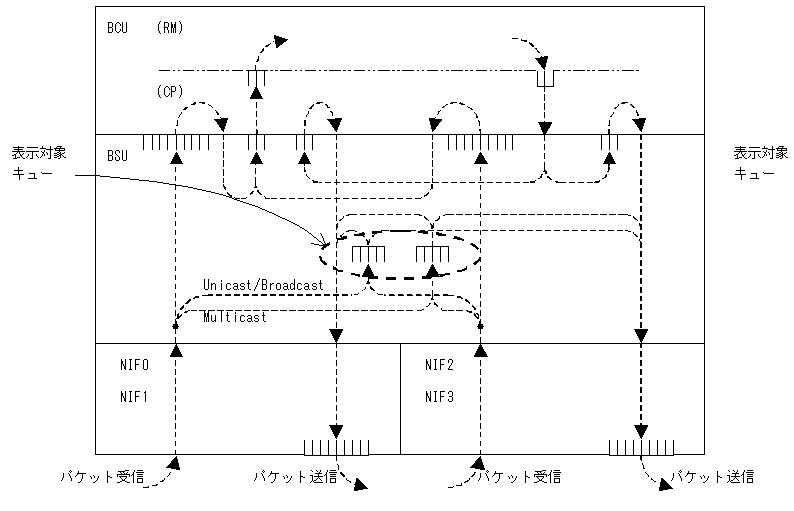

図7-59 BSU-BSUキューを表示する場合の入力形式と表示対象キュー

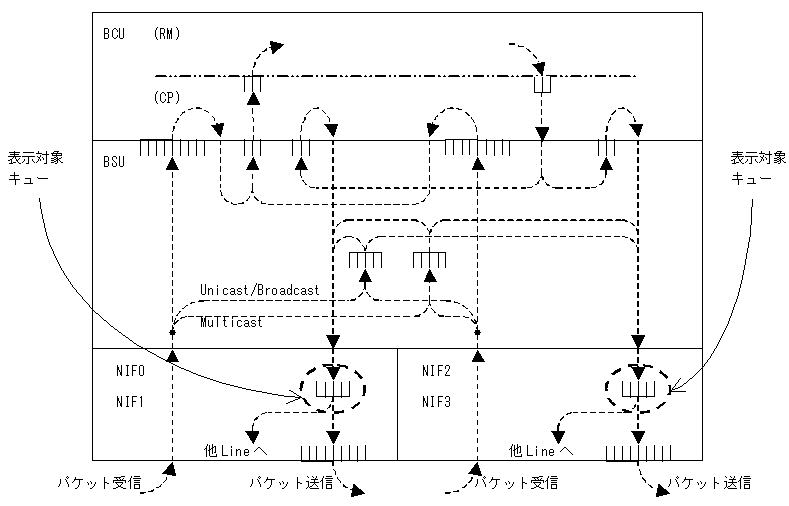

図7-60 NIF-Lineディストリビューション送信キュー(outbound時)を表示する場合の入力形式と表示対象キュー(NF100-48TA，NF1G-48T，NF1G-32S，NFMX-44，NFMX-34(Line No.：0〜31)だけ)

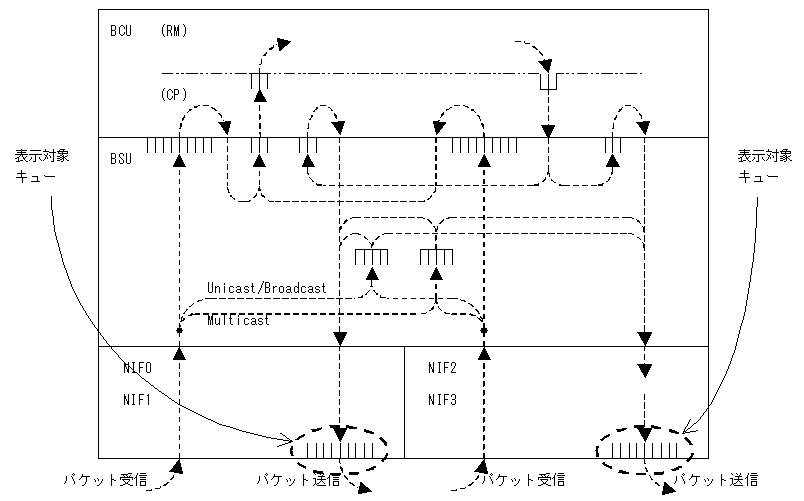

図7-61 NIF-Lineキュー(outbound時)を表示する場合の入力形式と表示対象キュー

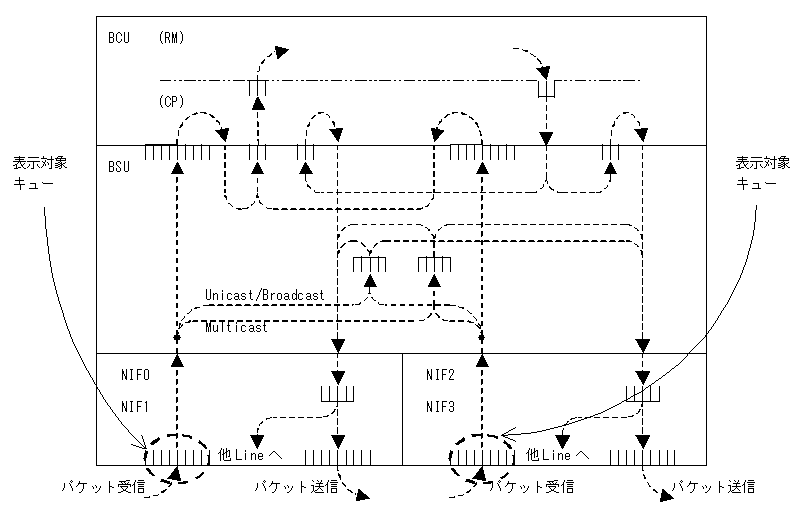

図7-62 NIF-Lineキュー(inbound時)を表示する場合の入力形式と表示対象キュー(NF1G-48T，NF1G-32S，NFMX-44，NFMX-34(Line No.：0〜31)だけ)

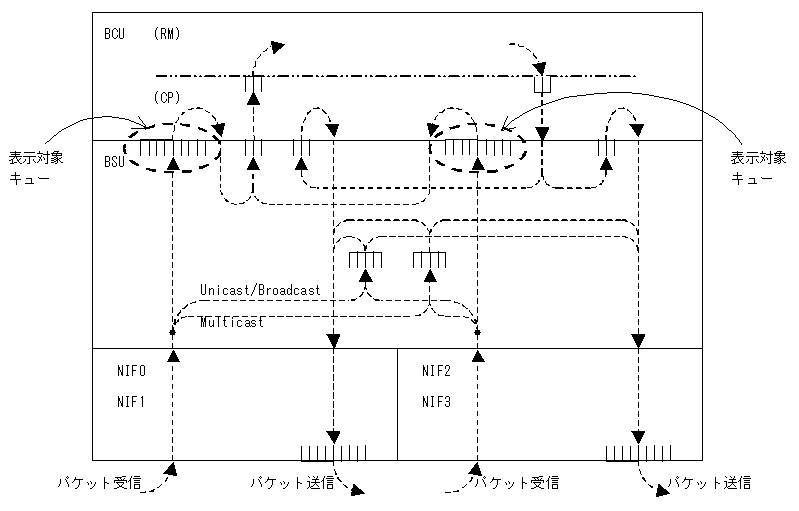

図7-63 BSU-NIFキュー(inbound時)を表示する場合の入力形式と表示対象キュー

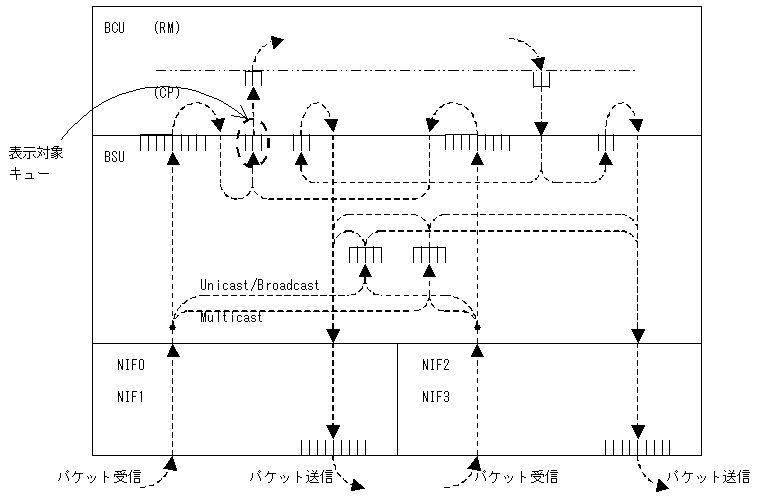

図7-64 BSU-CPキューを表示する場合の入力形式と表示対象キュー

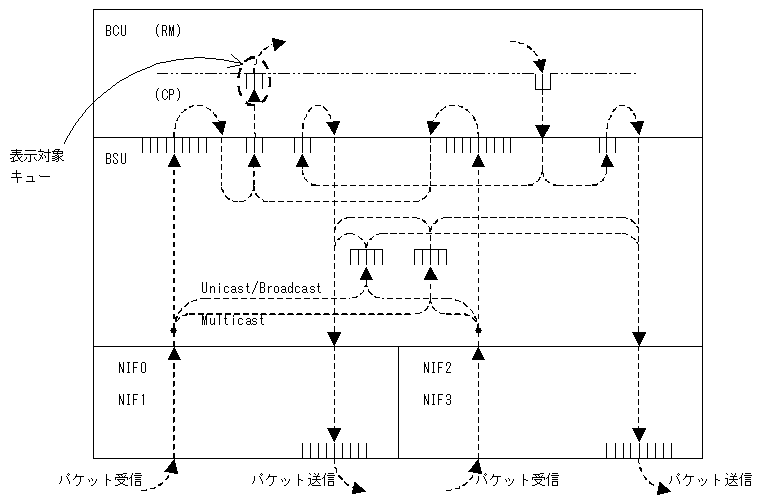

図7-65 CP送信キューを表示する場合の入力形式と表示対象キュー
図7-66 RMキューを表示する場合の入力形式と表示対象キュー

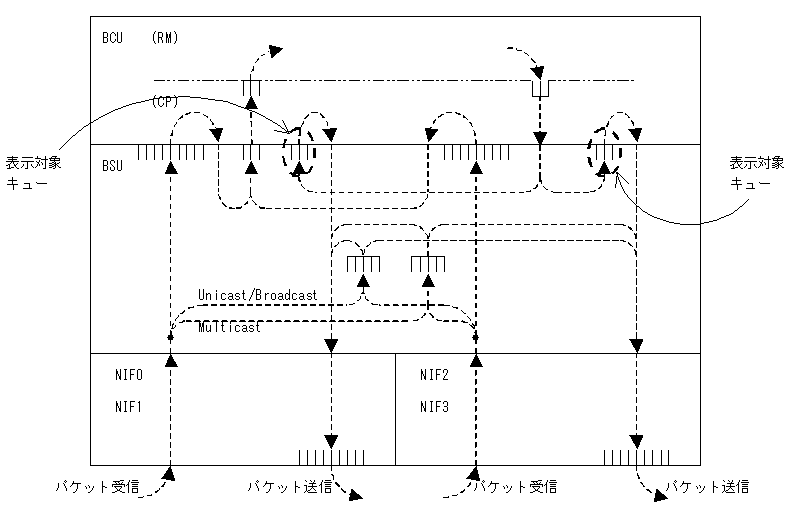

図7-67 BSU-NIFキュー(outbound時)を表示する場合の入力形式と表示対象キュー
［パラメータ］
- <NIF No.>/<Line No.>inbound
- 当該インタフェースから受信するためのキューの統計情報を表示する場合に指定します。NIF番号，Line番号を指定します。指定できるNIF番号，Line番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- nif <NIF No.> line <Line No.>inbound
- 当該インタフェースから受信するためのキューの統計情報を表示する場合に指定します。NIF番号，Line番号を指定します。指定できるNIF番号，Line番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- nif <NIF No.> line <Line No.>[outbound]
- 当該インタフェースから送信するためのキューの統計情報を表示する場合に指定します。
- NIF番号，Line番号を指定します。指定できるNIF番号，Line番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- <NIF No.>/<Line No.>[outbound]
- 当該インタフェースから送信するためのキューの統計情報を表示する場合に指定します。
- NIF番号，Line番号を指定します。指定できるNIF番号，Line番号の値の範囲は，「運用コマンドレファレンス Vol.1 パラメータに指定できる値」を参照してください。
- common
- 当該インタフェースを収容するディストリビューション送信キューを指定します。
- bsu to-bsu
- BSU内部で中継するための送信キューの統計情報を表示する場合に指定します。以下のキューの統計情報を表示します。
- bsu from-nif
- NIFから受信しBCUへ送信するための送信キューの統計情報を表示する場合に指定します。
- bsu to-cp
- BCUから受信しCPへ送信するための送信キューの統計情報を表示する場合に指定します。
- bsu to-nif
- BCUから受信しNIFへ送信するための送信キューの統計情報を表示する場合に指定します。
- cp to-rm
- CPからRMへ送信するための送信キューの統計情報を表示する場合に指定します。
- rm
- RMからCPへ送信するための送信キューの統計情報を表示する場合に指定します。
- queue <queue No.>
- 統計情報を表示したいキュー番号を指定します。指定できる値の範囲は1〜8です。
- 1キューの統計情報を表示する場合（<queue No.>）
- 複数キューの統計情報を表示する場合（<queue No.>,<queue No.>,...）
- 範囲キューの統計情報を表示する場合（<queue No.>-<queue No.>）
- 複数・範囲キューの統計情報を表示する場合
（<queue No.>,...,<queue No.>-<queue No.>,...）
［実行例］
- BSU-BSUキューを表示します。BSU内部で中継するための送信キューの統計情報を表示します。
図7-68 BSU-BSUキュー統計情報(AX5402Sの場合)
> show qos queueing bsu to-bsu BSU, NIF0-1(inbound) to BSU(outbound, Unicast/Broadcast) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k BSU, NIF0-1(inbound) to BSU(outbound, Multicast) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k >図7-69 BSU-BSUキュー統計情報(AX5404Sの場合)
> show qos queueing bsu to-bsu BSU, NIF0-1(inbound) to BSU(outbound, Unicast/Broadcast) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k BSU, NIF0-1(inbound) to BSU(outbound, Multicast) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k BSU, NIF2-3(inbound) to BSU(outbound, Unicast/Broadcast) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k BSU, NIF2-3(inbound) to BSU(outbound, Multicast) Max_Queue=4 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=511 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k >- NIF-Lineキュー(inbound時)を表示します。入力インタフェースの優先度キューごとの統計情報を表示します。
図7-70 NIF-Lineキュー(inbound時)統計情報(NF1G-48T，NF1G-32S，NFMX-44，NFMX-34(Line No.：0〜31)だけ)
> show qos queueing nif 0 line 1 inbound NIF0/Line1 (inbound), Rate_limit=1000kbps Max_Queue=1 Priority(Queue)=1, Qlen=1, Maximum_Qlen=2, Limit_Qlen=2047 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k - 2 2564 1581 125.5M - total 9097 1600 126.1M - >- NIF-Lineキュー(outbound時)を表示します。出力インタフェースの優先度キューごとの統計情報を表示します。
図7-71 NIF-Lineキュー(outbound時)統計情報
> show qos queueing nif 0 line 1 NIF0/Line1 (outbound), Rate_limit=1000kbps, Qmode=Priority Max_Queue=8 Priority(Queue)=1, Qlen=1, Maximum_Qlen=2, Limit_Qlen=127 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k Priority(Queue)=2, Qlen=1, Maximum_Qlen=2, Limit_Qlen=127 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k : : : Priority(Queue)=8, Qlen=1, Maximum_Qlen=2, Limit_Qlen=127 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k >図7-72 NIF-Lineキュー(outbound時)統計情報（NF100-48TA，NF1G-48T，NF1G-32S，NFMX-44，NFMX-34(Line No.：0〜31)だけ）
> show qos queueing nif 0 line 1 NIF0/Line1 (outbound), Rate_limit=10000kbps, Qmode=Priority Max_Queue=8 Priority(Queue)=1, Qlen=0, Maximum_Qlen=0, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 0 0 0 0 2 0 0 0 0 total 0 0 0 0 Priority(Queue)=2, Qlen=0, Maximum_Qlen=2, Limit_Qlen=4095 Discard send_pkt discard_pkt send_byte discard_byte 1 2564 0 125.5M 0 2 0 0 0 0 total 2564 0 125.5M 0 : : : Priority(Queue)=8, Qlen=0, Maximum_Qlen=2, Limit_Qlen=255 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 0 533.0M 0 2 0 0 0 0 total 6533 0 533.0M 0 >- NIF-Lineディストリビューション送信キュー(outbound時)を表示します。当該インタフェースを収容するディストリビューション送信キューにおける優先度キューごとの統計情報を表示します。
図7-73 NIF-Lineディストリビューション送信キュー(outbound時)統計情報（NF100-48TA，NF1G-48T，NF1G-32S，NFMX-44，NFMX-34(Line No.：0〜31)だけ）
> show qos queueing nif 0 line 1 common NIF0/Line0-7 (Common_Queue, outbound) Max_Queue=8 Priority(Queue)=1 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.6M 60.0k Priority(Queue)=2 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k Priority(Queue)=3 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k Priority(Queue)=4 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k : : Priority(Queue)=8 Discard send_pkt discard_pkt send_byte discard_byte 1 6533 19 533.0k 10.0k 2 2564 1581 125.5M 20.0k 3 2256877 1235 5433.2M 10.0k 4 568788 2548 255.0k 20.0k total 2834762 5383 5559.5M 60.0k >- BSU-NIFキュー(inbound時)を表示します。NIFから受信しBCUへ送信するための送信キューの統計情報を表示します。
図7-74 BSU-NIFキュー(inbound時)統計情報(AX5402Sの場合)
> show qos queueing bsu from-nif BSU-NIF, (from NIF0-1 to BCU, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=5, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=6, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=7, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=8, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - >図7-75 BSU-NIFキュー(inbound時)統計情報(AX5404Sの場合)
> show qos queueing bsu from-nif BSU-NIF, (from NIF0-1 to BCU, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=5, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=6, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=7, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=8, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - BSU-NIF, (from NIF2-3 to BCU, inbound) Max_Queue=8 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=3, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=4, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=5, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=6, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=7, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=8, Qlen=1, Maximum_Qlen=1, Limit_Qlen=127 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - > 注 統計カウンタの存在しない項目は「-」表示となります。- BSU-CPキューを表示します。BCUから受信しCPへ送信するための送信キューの統計情報を表示します。
図7-76 BSU-CPキュー統計情報
> show qos queueing bsu to-cp BSU-CP, (from BCU to CP, inbound) Max_Queue=2 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - > 注 統計カウンタの存在しない項目は「-」表示となります。- CP送信キューを表示します。CPからRMへ送信するための送信キューの統計情報を表示します。
図7-77 CP送信キュー統計情報
> show qos queueing cp to-rm CP output (to RM, inbound) Max_Queue=2 Priority(Queue)=1, Qlen=1, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 2834762 - 5559.6M - Priority(Queue)=2, Qlen=1, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 2834762 - 5559.6M - > 注 統計カウンタの存在しない項目は「-」表示となります。- RMキューを表示します。RMからCPへ送信するための出力優先度キューごとの統計情報を表示します。
図7-78 RMキュー統計情報
> show qos queueing rm RM output (to CP, outbound) Max_Queue=2 Priority(Queue)=1, Qlen=1, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 2834762 - 5559.6M - Priority(Queue)=2, Qlen=1, Maximum_Qlen= - send_pkt discard_pkt send_byte discard_byte total 2834762 - 5559.6M - > 注 統計カウンタの存在しない項目は「-」表示となります。- BSU-NIFキュー(outbound時)を表示します。BCUから受信しNIFへ送信するための送信キューの統計情報を表示します。
図7-79 BSU-NIFキュー(outbound時)統計情報(AX5402Sの場合)
> show qos queueing bsu to-nif BSU-NIF, (from BCU to NIF0-1, outbound) Max_Queue=2 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - >図7-80 BSU-NIFキュー(outbound時)統計情報(AX5404Sの場合)
> show qos queueing bsu to-nif BSU-NIF, (from BCU to NIF0-1, outbound) Max_Queue=2 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - BSU-NIF, (from BCU to NIF2-3, outbound) Max_Queue=2 Priority(Queue)=1, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - Priority(Queue)=2, Qlen=1, Maximum_Qlen=1, Limit_Qlen=255 send_pkt discard_pkt send_byte discard_byte total 2834762 5383 - - > 注 統計カウンタの存在しない項目は「-」表示となります。
［表示説明］
表7-10 インタフェース情報表示
表示項目 表示内容 NIF/Line NIF番号/Line番号 Rate_limit ラインごとの帯域
コンフィグレーションでQoSインタフェース情報に設定したポート帯域制御の値を表示します。ポート帯域制御未設定時の表示内容は以下のとおりです。
- auto_negotiation未解決(解決中を含む)：10000kbps
- 回線速度認識済み(コンフィグレーションによる回線速度指定を含む)：当該回線の回線速度
Qmode 優先制御のモード Max_Queue キュー(出力優先度)番号最大値 Common_Queue 当該インタフェースを収容するディストリビューション送信キュー Priority(Queue) 出力優先度 Discard キューイング優先度 send_pkt 送信キューに積んだパケット数(単位表記Gは109) discard_pkt 廃棄したパケット数(単位表記Gは109) send_byte 送信キューに積んだパケットのバイト数(単位表記kは103，Mは106，Gは109)
- イーサネット：MACヘッダを含む(FCSは含まない)
discard_byte 廃棄したバイト数(単位表記kは103，Mは106，Gは109) total 各項目の合計 Qlen キューごとのフレームバッファ使用数(フレームバッファ1個の大きさは約1kバイト) Maximum_Qlen キューごとのフレームバッファ過去最大使用数 Limit_Qlen 出力優先度キュー長の限界値
［ユーザ通信への影響］
なし
［応答メッセージ］
表7-11 show qos queueingコマンドのメッセージ一覧
メッセージ 内容 Can't execute this command in standby BCU. このコマンドは待機系BCU上では実行できません。 Disconnected CP. CPが稼働中ではないため実行できません。 Disconnected NIF -- <NIF No.>. NIFが未実装です。
<NIF No.> NIF番号Disconnected or no configuration Line <Line No.>. 指定LINEは未定義または未実装です。
<Line No.> LINE番号Illegal NIF -- <NIF No.>. 指定NIF番号が不正です。
<NIF No.> NIF番号Illegal QUEUE -- <Queue No.>. 指定キュー番号が不正です。
<Queue No.> Queue番号No support parameter -- <parameter>. 指定したNIFで指定したパラメータはサポートしていません。
<parameter>パラメータNo enough memory. コマンドを実行するための十分なメモリがありません。 Can't execute. コマンドを実行できません。
［注意事項］
- NIF-Lineキュー(outbound時)およびNIF-Lineディストリビューション送信キュー(outbound時)の統計表示でoutboundパラメータを省略した場合，outboundの統計情報が表示されます。
- BCUを二重化している場合，系切替時にすべての統計値がクリアされます。
- bsu to-bsuキュー統計の場合に，NIF0またはNIF1，NIF2またはNIF3の両方に出力されるIPマルチキャスト中継，もしくはフラッディングが行われると，受信側でパケットを複製します。このとき，複製されたパケットのそれぞれに対して，bsu to-bsuキュー統計をカウントします。
