20.1.2　送信フレームのミラーリング

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例
(4)　注意事項

(1)　設定内容の概要

本装置がセグメントA宛へ送信するトラフィックを，本装置に接続するアナライザで監視する構成です。

(2)　構成図と設定条件

［構成図］

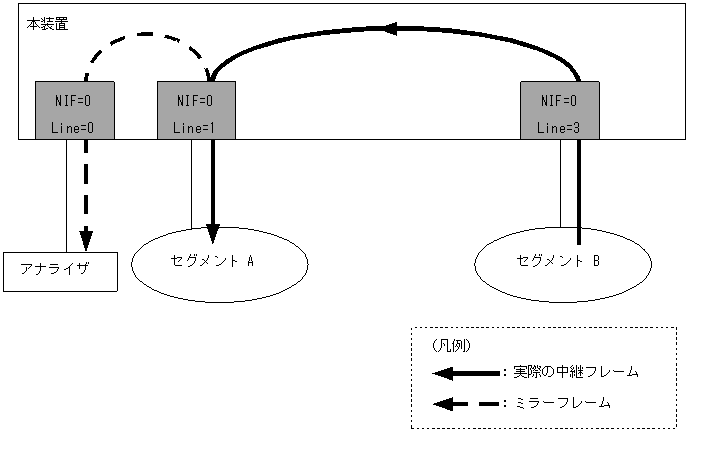

図20-2　構成図

[図データ]

［設定条件］
  • アナライザをNIF番号0，ライン番号0に接続します。
  • セグメントAはNIF番号0，ライン番号1に接続されています。
  • NIF番号0，ライン番号1へ送信するトラフィックをNIF番号0，ライン番号0へミラーリングします。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞
 1    (config)# port-mirroring 0/1 to 0/0 transmit

表20-2　本装置のコンフィグレーション解説

解説番号 解説
1 NIF番号0，ライン番号1へ送信するトラフィックをNIF番号0，ライン番号0へミラーリングします。

［コンフィグレーションの表示］

＜本装置＞
port-mirroring 0/1 to 0/0 transmit

(4)　注意事項

ミラーリングできるのは，ハードウェア中継のパケットだけです。
