コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
本装置が受信するセグメントAからのトラフィックを,本装置に接続するアナライザで監視する構成です。
(2) 構成図と設定条件
- [構成図]

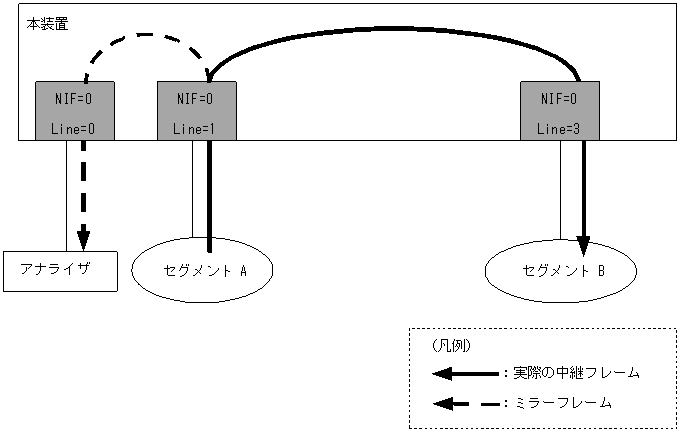

図20-1 構成図
- [設定条件]
- アナライザをNIF番号0,ライン番号0に接続します。
- セグメントAはNIF番号0,ライン番号1に接続されています。
- NIF番号0,ライン番号1から受信するトラフィックをNIF番号0,ライン番号0へミラーリングします。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置>
1 (config)# port-mirroring 0/1 to 0/0 receive表20-1 本装置のコンフィグレーション解説
解説番号 解説 1 NIF番号0,ライン番号1から受信するトラフィックをNIF番号0,ライン番号0へミラーリングします。
- [コンフィグレーションの表示]
- <本装置>
port-mirroring 0/1 to 0/0 receive
