コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
本装置に流れるIPv4/IPv6ネットワークのトラフィックを収集し,フロー単位統計情報(NetFlow Verison 9)でコレクタに通知するコンフィグレーションの例を示します。
(2) 構成図と設定条件
- [構成図]

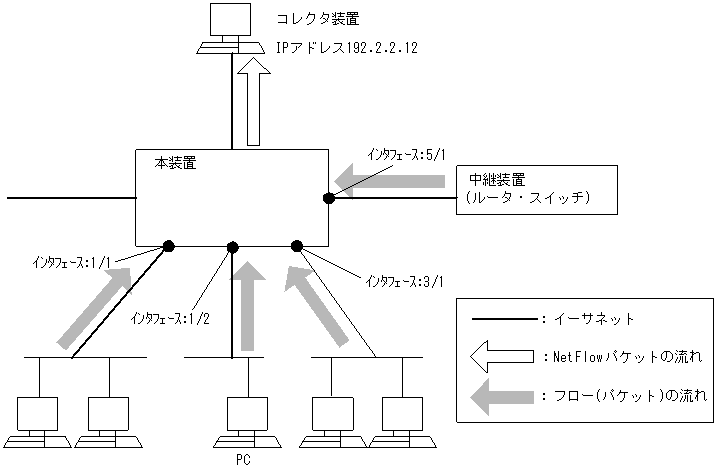

図18-9 構成図
- [設定条件]
- 本装置のポート3/1,5/1に流入するIPv4/IPv6ネットワークのトラフィックをモニタして,その内容をフロー単位統計(NetFlow Version 9)でIPアドレス192.2.2.12のコレクタ装置に送付する基本的な設定を行います。
(3) コンフィグレーション例

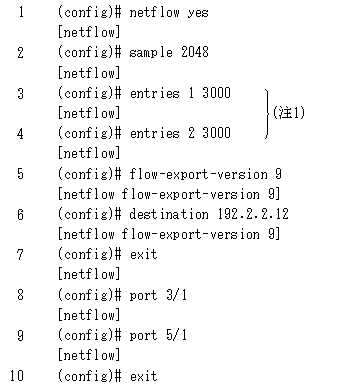

- [コマンドによる設定]
- <本装置>
表18-9 本装置のコンフィグレーション解説
解説番号 解説 1 NetFlow統計を使用します。
netflowモードに移行します。2 2048パケット毎にトラフィックをモニタします。 3,4 フロー統計でPSU0とPSU1(AX5400SではBSU)のQoSエントリを3000確保します。 5 NetFlow Version 9形式でフロー単位統計を使用します。
netflow flow-export-version 9モードに移行します。6 コレクタ装置のIPアドレスを192.2.2.12に指定します。 7 netflow flow-export-version 9モードからnetflowモードに戻ります。 8 ポート3/1に対してNetFlow統計によるトラフィックモニタを行います。 9 ポート5/1に対してNetFlow統計によるトラフィックモニタを行います。 10 netflowモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
- <本装置>
- (注1)
- AX5400Sでは,"entries 3000"となります。
