18.1.2　回線速度によるサンプリング間隔設定例

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

本装置でいろいろな回線速度のインタフェースを持つ場合，回線速度毎に適切なサンプリング間隔を設定する例を示します。

(2)　構成図と設定条件

［構成図］

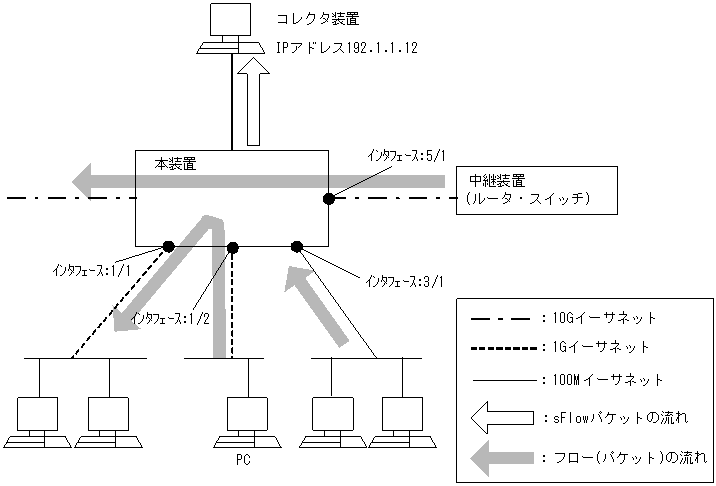

図18-2　構成図

［設定条件］

1. 本装置のインタフェース1/2，3/1，5/1に流入するトラフィックをモニタして，その内容をコレクタ装置へ送付する基本的な設定を行います。
2. 回線使用率は25%で，平均パケット長を64バイトとします。
3. 各インタフェースに次のサンプリング間隔を設定します。
   目安として3000[pps]÷3[sFlow統計対象ポート数]＝1000[サンプリング間隔]の結果を各ポート単位で超えない値を設定してください。
   1/2 : 1Gイーサネット(372kpps)÷1000＝372 ＜ 512[サンプリング間隔]
   3/1 : 100Mイーサネット(37kpps)÷1000＝37 ＜ 128[サンプリング間隔]
   5/1 : 10Gイーサネット(3.7Mpps)÷1000＝3700 ＜ 8192[サンプリング間隔]


(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞

 1    (config)# sflow yes
      [sflow]
 2    (config)# destination 192.1.1.12
      [sflow]
 3    (config)# port 1/2
      [sflow port 1/2]
 4    (config)# port-sample 512
      [sflow port 1/2]
 5    (config)# exit
      [sflow]
 6    (config)# port 3/1
      [sflow port 3/1]
 7    (config)# port-sample 128
      [sflow port 3/1]
 8    (config)# exit
      [sflow]
 9    (config)# port 5/1
      [sflow port 5/1]
10    (config)# port-sample 8192
      [sflow port 5/1]
11    (config)# exit
      [sflow]
12    (config)# exit


表18-2　本装置のコンフィグレーション解説

解説番号	解説
1	sFlow統計を使用します。 sflowモードに移行します。
2	コレクタ装置のIPアドレスを192.1.1.12に指定します。
3〜5	インタフェース1/2に対してsFlow統計によるトラフィックモニタを行います。 512パケット毎にモニタを行います。
6〜8	インタフェース3/1に対してsFlow統計によるトラフィックモニタを行います。 128パケット毎にモニタを行います。
9〜11	インタフェース5/1に対してsFlow統計によるトラフィックモニタを行います。 8192パケット毎にモニタを行います。
12	sflowモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置＞

sflow yes
  destination 192.1.1.12
  port 1/2
    port-sample 512
  port 3/1
    port-sample 128
  port 5/1
    port-sample 8192
