14.3.3　AFサービスを用いた送信元IPアドレスとアプリケーションの組み合わせによる相対的優先制御

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

AFサービスを用いてエッジでは，各種アプリケーション(TELNET:PORT番号=23，HTTP:PORT番号=80)とIPアドレスを組み合わせたトラフィックにDSCPを付け，コアではDSCP毎の優先転送を行うネットワークを構成する場合のコンフィグレーションの例を示します（本装置A側から本装置D方向へ流れるトラフィックに対する例）。

バウンダリノード（Boundaryノード）は，送信元IPアドレスと送信先ポート番号に基づきトラフィックを検出します。検出した各トラフィックに適切なDSCP値を与え，クラス（キュー）に振り分けた後，クラス毎に優先転送を行います。

一方，インテリアノード（Interiorノード）は，各トラフィックのDSCP値に従って，クラス毎に優先転送を行います。

(2)　構成図と設定条件

［構成図］

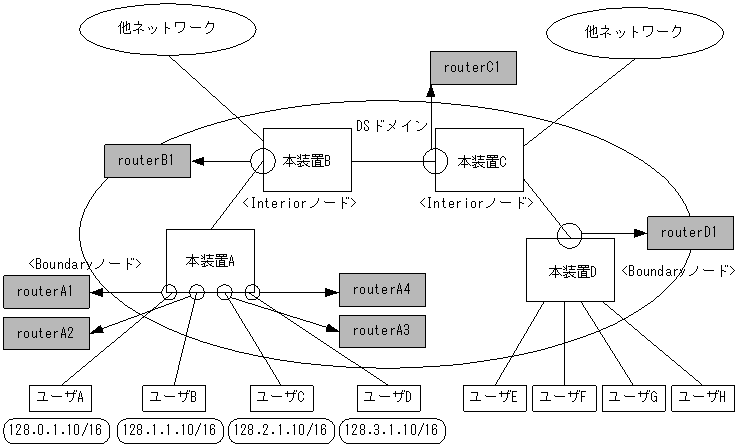

図14-11　構成図

[図データ]

［設定条件］

＜本装置A＞
パケット受信時に送信元IPアドレスおよびポート番号によりフローを検出し，DSCP値を決定します。

表14-24　本装置Aの設定条件

インタフェース名 inbound/outbound 送信元IPアドレス ポート番号 DSCP値 契約帯域 違反時 出力優先度 キューイング優先度
routerA1 inbound 128.0.1.10/16 23 26 1M 廃棄 4 4
80 18 0.5M 廃棄 3 4
その他 − 0 − − 1 1
routerA2 128.1.1.10/16 23 26 1M 廃棄 4 4
80 18 0.5M 廃棄 3 4
その他 − 0 − − 1 1
routerA3 128.2.1.10/16 23 26 1M 廃棄 4 4
80 18 0.5M 廃棄 3 4
その他 − 0 − − 1 1
routerA4 128.3.1.10/16 23 26 1M 廃棄 4 4
80 18 0.5M 廃棄 3 4
その他 − 0 − − 1 1

＜本装置B，CおよびD＞
パケット受信時にDSCP値によりAFの推奨値に従い，出力優先度，キューイング優先度を決定します。

表14-25　本装置B，CおよびDの設定条件

インタフェース名 inbound/outbound DSCP値 出力優先度 キューイング優先度
routerB1
routerC1
routerD1		 inbound 34 5 4
36 5 3
38 5 2
26 4 4
28 4 3
30 4 2
18 3 4
20 3 3
22 3 2
10 2 4
12 2 3
14 2 2
0 1 4

(3)　コンフィグレーション例

［コマンドによる設定］
 1    (config)# flow qos routerA1 in
      [flow qos routerA1 in]
 2    (config)# list 10 tcp 128.0.1.10 any 23 action replace_dscp 26
                priority 4 discard 4 max_rate 1000
      [flow qos routerA1 in]
 3    (config)# list 20 tcp 128.0.1.10 any 80 action replace_dscp 18
                priority 3 discard 4 max_rate 500
      [flow qos routerA1 in]
 4    (config)# list 30 tcp any any action replace_dscp 0 priority 1
                discard 4
      [flow qos routerA1 in]
 5    (config)# exit
 6    (config)# flow qos routerA2 in
      [flow qos routerA2 in]
 7    (config)# list 10 tcp 128.1.1.10 any 23 action replace_dscp 26
                priority 4 discard 4 max_rate 1000
      [flow qos routerA2 in]
 8    (config)# list 20 tcp 128.1.1.10 any 80 action replace_dscp 18
                priority 3 discard 4 max_rate 500
      [flow qos routerA2 in]
 9    (config)# list 30 tcp any any action replace_dscp 0 priority 1
                discard 4
      [flow qos routerA2 in]
10    (config)# exit
11    (config)# flow qos routerA3 in
      [flow qos routerA3 in]
12    (config)# list 10 tcp 128.2.1.10 any 23 action replace_dscp 26
                priority 4 discard 4 max_rate 1000
      [flow qos routerA3 in]
13    (config)# list 20 tcp 128.2.1.10 any 80 action replace_dscp 18
                priority 3 discard 4 max_rate 500
      [flow qos routerA3 in]
14    (config)# list 30 tcp any any action replace_dscp 0 priority 1
                discard 4
      [flow qos routerA3 in]
15    (config)# exit
16    (config)# flow qos routerA4 in
      [flow qos routerA4 in]
17    (config)# list 10 tcp 128.3.1.10 any 23 action replace_dscp 26
                priority 4 discard 4 max_rate 1000
      [flow qos routerA4 in]
18    (config)# list 20 tcp 128.3.1.10 any 80 action replace_dscp 18
                priority 3 discard 4 max_rate 500
      [flow qos routerA4 in]
19    (config)# list 30 tcp any any action replace_dscp 0 priority 1
                discard 4
      [flow qos routerA4 in]
20    (config)# exit
21    (config)# flow yes

表14-26　本装置Aのコンフィグレーション解説

解説番号 解説
1 インタフェース名routerA1のinbound（受信側）にQoSフロー情報を設定します。
flow qos inモードに移行します。
2 128.0.1.10のIPアドレスを送信元とし送信先のPORT番号を23とするパケットのDSCP書き換え値＝26に設定しつつ（AFサービスのMF ClassifierとMarkerとして定義します），契約帯域＝1Mbit/s，出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
3 128.0.1.10のIPアドレスを送信元とし送信先のPORT番号を80とするパケットのDSCP書き換え値＝18に設定しつつ（AFサービスのMF ClassifierとMarkerとして定義します），契約帯域＝0.5Mbit/s，出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
4 グループ内のリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定しつつ（MF ClassifierとMarkerとして定義します），出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
5 flow qos inモードからグローバルコンフィグモードに戻ります。
6 インタフェース名routerA2のinbound（受信側）にQoSフロー情報を設定します。
flow qos inモードに移行します。
7 128.1.1.10のIPアドレスを送信元とし送信先のPORT番号を23とするパケットのDSCP書き換え値＝26に設定しつつ（AFサービスのMF ClassifierとMarkerとして定義します），契約帯域＝1Mbit/s，出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
8 128.1.1.10のIPアドレスを送信元とし送信先のPORT番号を80とするパケットのDSCP書き換え値＝18に設定しつつ（AFサービスのMF ClassifierとMarkerとして定義します），契約帯域＝0.5Mbit/s，出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
9 グループ内のリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定しつつ（MF ClassifierとMarkerとして定義します），出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
10 flow qos inモードからグローバルコンフィグモードに戻ります。
11 インタフェース名routerA3のinbound（受信側）にQoSフロー情報を設定します。
flow qos inモードに移行します。
12 128.2.1.10のIPアドレスを送信元とし送信先のPORT番号を23とするパケットのDSCP書き換え値＝26に設定しつつ（AFサービスのMF ClassifierとMarkerとして定義します），契約帯域＝1Mbit/s，出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
13 128.2.1.10のIPアドレスを送信元とし送信先のPORT番号を80とするパケットのDSCP書き換え値＝18に設定しつつ（AFサービスのMF ClassifierとMarkerとして定義します），契約帯域＝0.5Mbit/s，出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
14 グループ内のリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定しつつ（MF ClassifierとMarkerとして定義します），出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
15 flow qos inモードからグローバルコンフィグモードに戻ります。
16 インタフェース名routerA4のinbound（受信側）にQoSフロー情報を設定します。
flow qos inモードに移行します。
17 128.3.1.10のIPアドレスを送信元とし送信先のPORT番号を23とするパケットのDSCP書き換え値＝26に設定しつつ（AFサービスのMF ClassifierとMarkerとして定義します），契約帯域＝1Mbit/s，出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
18 128.3.1.10のIPアドレスを送信元とし送信先のPORT番号を80とするパケットのDSCP書き換え値＝18に設定しつつ（AFサービスのMF ClassifierとMarkerとして定義します），契約帯域＝0.5Mbit/s，出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
19 グループ内のリストに当てはまらなかったすべてのパケットをDSCP書き換え値＝0に設定しつつ（MF ClassifierとMarkerとして定義します），出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
20 flow qos inモードからグローバルコンフィグモードに戻ります。
21 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］
flow yes
flow qos routerA1 in
  list 10 tcp 128.0.1.10 any 23 action replace_dscp 26 priority 4 discard 4 max_rate 1000
  list 20 tcp 128.0.1.10 any 80 action replace_dscp 18 priority 3 discard 4 max_rate 500
  list 30 tcp any any action replace_dscp 0 priority 1 discard 4
flow qos routerA2 in
  list 10 tcp 128.1.1.10 any 23 action replace_dscp 26 priority 4 discard 4 max_rate 1000
  list 20 tcp 128.1.1.10 any 80 action replace_dscp 18 priority 3 discard 4 max_rate 500
  list 30 tcp any any action replace_dscp 0 priority 1 discard 4
flow qos routerA3 in
  list 10 tcp 128.2.1.10 any 23 action replace_dscp 26 priority 4 discard 4 max_rate 1000
  list 20 tcp 128.2.1.10 any 80 action replace_dscp 18 priority 3 discard 4 max_rate 500
  list 30 tcp any any action replace_dscp 0 priority 1 discard 4
flow qos routerA4 in
  list 10 tcp 128.3.1.10 any 23 action replace_dscp 26 priority 4 discard 4 max_rate 1000
  list 20 tcp 128.3.1.10 any 80 action replace_dscp 18 priority 3 discard 4 max_rate 500
  list 30 tcp any any action replace_dscp 0 priority 1 discard 4

［コマンドによる設定］
 1    (config)# flow qos routerB1 in
      [flow qos routerB1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerB1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerB1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerB1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerB1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerB1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerB1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerB1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerB1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerB1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerB1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerB1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerB1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerB1 in]
15    (config)# exit
16    (config)# flow yes

表14-27　本装置Bのコンフィグレーション解説

解説番号 解説
1 インタフェース名routerB1のinbound（受信側）にQoSフロー情報を設定します。
flow qos inモードに移行します。
2 DSCP値＝34のパケットを出力優先度＝5，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
3 DSCP値＝36のパケットを出力優先度＝5，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
4 DSCP値＝38のパケットを出力優先度＝5，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
5 DSCP値＝26のパケットを出力優先度＝4，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
6 DSCP値＝28のパケットを出力優先度＝4，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
7 DSCP値＝30のパケットを出力優先度＝4，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
8 DSCP値＝18のパケットを出力優先度＝3，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
9 DSCP値＝20のパケットを出力優先度＝3，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
10 DSCP値＝22のパケットを出力優先度＝3，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
11 DSCP値＝10のパケットを出力優先度＝2，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
12 DSCP値＝12のパケットを出力優先度＝2，キューイング優先度＝3によりQoS制御をします（BA Classifierとして定義します）。
13 DSCP値＝14のパケットを出力優先度＝2，キューイング優先度＝2によりQoS制御をします（BA Classifierとして定義します）。
14 DSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
15 flow qos inモードからグローバルコンフィグモードに戻ります。
16 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］
flow yes
flow qos routerB1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4

［コマンドによる設定］
 1    (config)# flow qos routerC1 in
      [flow qos routerC1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerC1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerC1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerC1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerC1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerC1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerC1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerC1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerC1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerC1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerC1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerC1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerC1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerC1 in]
15    (config)# exit
16    (config)# flow yes

表14-28　本装置Cのコンフィグレーション解説

解説番号 解説
1〜15 インタフェース名routerC1で＜本装置B＞の1〜15と同様
16 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］
flow yes
flow qos routerC1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4

［コマンドによる設定］
 1    (config)# flow qos routerD1 in
      [flow qos routerD1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerD1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerD1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerD1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerD1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerD1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerD1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerD1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerD1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerD1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerD1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerD1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerD1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerD1 in]
15    (config)# exit
16    (config)# flow yes

表14-29　本装置Dのコンフィグレーション解説

解説番号 解説
1〜15 インタフェース名routerD1で＜本装置B＞の1〜15と同様
16 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］
flow yes
flow qos routerD1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4

[目次][前へ][次へ]

[他社商品名称に関する表示]

Copyright (c)2005, 2011, ALAXALA Networks Corporation. All rights reserved.
