14.3.2 AFサービスを用いた送信元アドレス単位の相対的優先制御

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

QoSのコンフィグレーションコマンドを使用してDiff-servのAFサービスに相当するネットワーク構成の例を示します(本装置A側から本装置C方向へ流れるトラフィックに対する例)。

バウンダリノード(Boundaryノード)は,送信元IPアドレスに基づきトラフィックを検出します。検出した各トラフィックに適切なDSCP値を与え,クラス(キュー)に振り分けた後,クラス毎に優先転送を行います。

一方,インテリアノード(Interiorノード)は,各トラフィックのDSCP値に従って,クラス毎に優先転送を行います。

(2) 構成図と設定条件

[構成図]

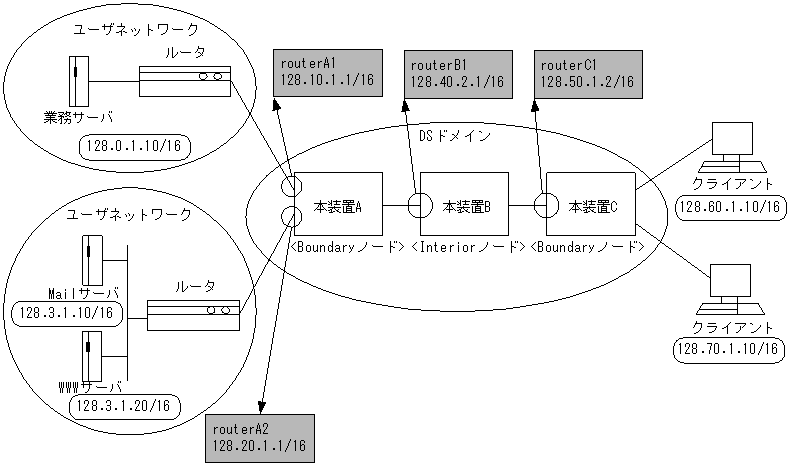

図14-10 構成図

[図データ]

[設定条件]

<本装置A>
パケット受信時に送信元IPアドレスによりフローを検出し,DSCP値を決定します。

表14-18 本装置Aの設定条件

インタフェース名 inbound/outbound 送信元IPアドレス DSCP書換え値
routerA1 inbound 128.0.1.10/16 34
その他 0
routerA2 inbound 128.3.1.10/16 18
128.3.1.20/16 26
その他 0
パケット送信時にDSCP値によりフローを検出し,出力優先度,キューイング優先度を決定します。

表14-19 本装置Aの設定条件

インタフェース名 inbound/outbound DSCP値 契約帯域 違反時 出力優先度 キューイング優先度
routerA1
routerA2
inbound 34 30M 廃棄 5 4
26 20M 廃棄 4 4
18 10M 廃棄 3 4
0 1 4

<本装置Bおよび本装置C>
パケット受信時にDSCP値によりAFの推奨値に従い,出力優先度,キューイング優先度を決定します。

表14-20 本装置Bおよび本装置Cの設定条件

インタフェース名 inbound/outbound DSCP値 出力優先度 キューイング優先度
routerB1
routerC1
inbound 34 5 4
36 5 3
38 5 2
26 4 4
28 4 3
30 4 2
18 3 4
20 3 3
22 3 2
10 2 4
12 2 3
14 2 2
0 1 4

(3) コンフィグレーション例

[コマンドによる設定]
 1    (config)# flow qos routerA1 in
      [flow qos routerA1 in]
 2    (config)# list 10 ip 128.0.1.10 any action replace_dscp 34
                priority 5 discard 4 max_rate 30000
      [flow qos routerA1 in]
 3    (config)# list 20 ip any any action replace_dscp 0 priority 1
                discard 4
      [flow qos routerA1 in]
 4    (config)# exit
 5    (config)# flow qos routerA2 in
      [flow qos routerA2 in]
 6    (config)# list 10 ip 128.3.1.10 any action replace_dscp 18
                priority 3 discard 4 max_rate 10000
      [flow qos routerA2 in]
 7    (config)# list 20 ip 128.3.1.20 any action replace_dscp 26
                priority 4 discard 4 max_rate 20000
      [flow qos routerA2 in]
 8    (config)# list 30 ip any any action replace_dscp 0 priority 1
                discard 4
      [flow qos routerA2 in]
 9    (config)# exit
10    (config)# flow yes

表14-21 本装置Aのコンフィグレーション解説

解説番号 解説
1 インタフェース名称routerA1のinbound(受信側)にQoSフロー情報を設定します。
flow qos inモードに移行します。
2 128.0.1.10のIPアドレスを送信元とするパケットのDSCP書き換え値=34に設定しつつ(AFサービスのMF ClassifierとMarkerとして定義します),契約帯域=30Mbit/s,出力優先度=5,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
3 リストに当てはまらなかったすべてのパケットをDSCP書き換え値=0に設定しつつ(MF ClassifierとMarkerとして定義します),出力優先度=1,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
4 flow qos inモードからグローバルコンフィグモードに戻ります。
5 インタフェース名称routerA2のinbound(受信側)にQoSフロー情報を設定します。
flow qos inモードに移行します。
6 128.3.1.10のIPアドレスを送信元とするパケットのDSCP書き換え値=18に設定しつつ(AFサービスのMF ClassifierとMarkerとして定義します),契約帯域=10Mbit/s,出力優先度=3,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
7 128.3.1.20のIPアドレスを送信元とするパケットのDSCP書き換え値=26に設定しつつ(AFサービスのMF ClassifierとMarkerとして定義します),契約帯域=20Mbit/s,出力優先度=4,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
8 リストに当てはまらなかったすべてのパケットをDSCP書き換え値=0に設定しつつ(MF ClassifierとMarkerとして定義します),出力優先度=1,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
9 flow qos inモードからグローバルコンフィグモードに戻ります。
10 フロー制御機能を使用する設定にします。

[コンフィグレーションの表示]
flow yes
flow qos routerA1 in
  list 10 ip 128.0.1.10 any action replace_dscp 34 priority 5 discard 4 max_rate 30000
  list 20 ip any any action replace_dscp 0 priority 1 discard 4
flow qos routerA2 in
  list 10 ip 128.3.1.10 any action replace_dscp 18 priority 3 discard 4 max_rate 10000
  list 20 ip 128.3.1.20 any action replace_dscp 26 priority 4 discard 4 max_rate 20000
  list 30 ip any any action replace_dscp 0 priority 1 discard 4

[コマンドによる設定]
 1    (config)# flow qos routerB1 in
      [flow qos routerB1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerB1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerB1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerB1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerB1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerB1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerB1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerB1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerB1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerB1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerB1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerB1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerB1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerB1 in]
15    (config)# exit
16    (config)# flow yes

表14-22 本装置Bのコンフィグレーション解説

解説番号 解説
1 インタフェース名称routerB1のinbound(受信側)にQoSフロー情報を設定します。
flow qos inモードに移行します。
2 DSCP値=34のパケットを出力優先度=5,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
3 DSCP値=36のパケットを出力優先度=5,キューイング優先度=3によりQoS制御をします(BA Classifierとして定義します)。
4 DSCP値=38のパケットを出力優先度=5,キューイング優先度=2によりQoS制御をします(BA Classifierとして定義します)。
5 DSCP値=26のパケットを出力優先度=4,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
6 DSCP値=28のパケットを出力優先度=4,キューイング優先度=3によりQoS制御をします(BA Classifierとして定義します)。
7 DSCP値=30のパケットを出力優先度=4,キューイング優先度=2によりQoS制御をします(BA Classifierとして定義します)。
8 DSCP値=18のパケットを出力優先度=3,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
9 DSCP値=20のパケットを出力優先度=3,キューイング優先度=3によりQoS制御をします(BA Classifierとして定義します)。
10 DSCP値=22のパケットを出力優先度=3,キューイング優先度=2によりQoS制御をします(BA Classifierとして定義します)。
11 DSCP値=10のパケットを出力優先度=2,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
12 DSCP値=12のパケットを出力優先度=2,キューイング優先度=3によりQoS制御をします(BA Classifierとして定義します)。
13 DSCP値=14のパケットを出力優先度=2,キューイング優先度=2によりQoS制御をします(BA Classifierとして定義します)。
14 DSCP値=0のパケットを出力優先度=1,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
15 flow qos inモードからグローバルコンフィグモードに戻ります。
16 フロー制御機能を使用する設定にします。

[コンフィグレーションの表示]
flow yes
flow qos routerB1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4

[コマンドによる設定]
 1    (config)# flow qos routerC1 in
      [flow qos routerC1 in]
 2    (config)# list 1 ip any any dscp 34 action priority 5 discard 4
      [flow qos routerC1 in]
 3    (config)# list 2 ip any any dscp 36 action priority 5 discard 3
      [flow qos routerC1 in]
 4    (config)# list 3 ip any any dscp 38 action priority 5 discard 2
      [flow qos routerC1 in]
 5    (config)# list 4 ip any any dscp 26 action priority 4 discard 4
      [flow qos routerC1 in]
 6    (config)# list 5 ip any any dscp 28 action priority 4 discard 3
      [flow qos routerC1 in]
 7    (config)# list 6 ip any any dscp 30 action priority 4 discard 2
      [flow qos routerC1 in]
 8    (config)# list 7 ip any any dscp 18 action priority 3 discard 4
      [flow qos routerC1 in]
 9    (config)# list 8 ip any any dscp 20 action priority 3 discard 3
      [flow qos routerC1 in]
10    (config)# list 9 ip any any dscp 22 action priority 3 discard 2
      [flow qos routerC1 in]
11    (config)# list 10 ip any any dscp 10 action priority 2 discard 4
      [flow qos routerC1 in]
12    (config)# list 11 ip any any dscp 12 action priority 2 discard 3
      [flow qos routerC1 in]
13    (config)# list 12 ip any any dscp 14 action priority 2 discard 2
      [flow qos routerC1 in]
14    (config)# list 13 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerC1 in]
15    (config)# exit
16    (config)# flow yes

表14-23 本装置Cのコンフィグレーション解説

解説番号 解説
1 インタフェース名称routerC1のinbound(受信側)にQoSフロー情報を設定します。
flow qos inモードに移行します。
2 DSCP値=34のパケットを出力優先度=5,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
3 DSCP値=36のパケットを出力優先度=5,キューイング優先度=3によりQoS制御をします(BA Classifierとして定義します)。
4 DSCP値=38のパケットを出力優先度=5,キューイング優先度=2によりQoS制御をします(BA Classifierとして定義します)。
5 DSCP値=26のパケットを出力優先度=4,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
6 DSCP値=28のパケットを出力優先度=4,キューイング優先度=3によりQoS制御をします(BA Classifierとして定義します)。
7 DSCP値=30のパケットを出力優先度=4,キューイング優先度=2によりQoS制御をします(BA Classifierとして定義します)。
8 DSCP値=18のパケットを出力優先度=3,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
9 DSCP値=20のパケットを出力優先度=3,キューイング優先度=3によりQoS制御をします(BA Classifierとして定義します)。
10 DSCP値=22のパケットを出力優先度=3,キューイング優先度=2によりQoS制御をします(BA Classifierとして定義します)。
11 DSCP値=10のパケットを出力優先度=2,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
12 DSCP値=12のパケットを出力優先度=2,キューイング優先度=3によりQoS制御をします(BA Classifierとして定義します)。
13 DSCP値=14のパケットを出力優先度=2,キューイング優先度=2によりQoS制御をします(BA Classifierとして定義します)。
14 DSCP値=0のパケットを出力優先度=1,キューイング優先度=4によりQoS制御をします(BA Classifierとして定義します)。
15 flow qos inモードからグローバルコンフィグモードに戻ります。
16 フロー制御機能を使用する設定にします。

[コンフィグレーションの表示]
flow yes
flow qos routerC1 in
  list 1 ip any any dscp 34 action priority 5 discard 4
  list 2 ip any any dscp 36 action priority 5 discard 3
  list 3 ip any any dscp 38 action priority 5 discard 2
  list 4 ip any any dscp 26 action priority 4 discard 4
  list 5 ip any any dscp 28 action priority 4 discard 3
  list 6 ip any any dscp 30 action priority 4 discard 2
  list 7 ip any any dscp 18 action priority 3 discard 4
  list 8 ip any any dscp 20 action priority 3 discard 3
  list 9 ip any any dscp 22 action priority 3 discard 2
  list 10 ip any any dscp 10 action priority 2 discard 4
  list 11 ip any any dscp 12 action priority 2 discard 3
  list 12 ip any any dscp 14 action priority 2 discard 2
  list 13 ip any any dscp 0 action priority 1 discard 4
