コンフィグレーションガイド

12.2.2　RIPngプロトコル(第2優先経路の生成)

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

サーバへの接続に2台のルータを使用するネットワークにおいて，各ルータから学習した同じ宛先の経路(サーバへの経路)から第1優先経路および第2優先経路を生成し，障害等により第1優先経路が使用不可能になった場合，高速に第2優先経路へ切替えます。

(2)　構成図と設定条件

［構成図］

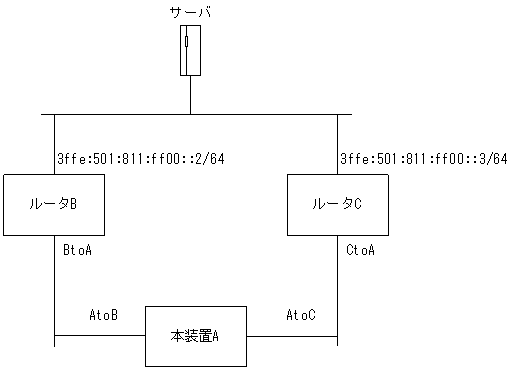

図12-5　構成図

［設定条件］

＜ネットワークの環境＞

1. 本装置Aからサーバへの通信経路はルータCよりルータBを優先します。（RIPng経路のメトリック値により優先経路を制御します）

＜本装置Aの環境＞

1. ルータB／C−本装置A間の経路制御はRIPngを使用します。
2. 同一宛先の経路を学習した場合，第2優先経路を生成します。

＜ルータB／Cの環境＞

1. ルータB／C−サーバ間の経路制御はRIPngを使用します。
2. ルータB／C−本装置A間の経路制御はRIPngを使用します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# gen-secondary-route
      [ripng]
 3    (config)# exit

表12-15　本装置Aのコンフィグレーション解説

解説番号	解説
1	RIPngプロトコルを動作させることを定義します。 ripngモードに移行します。
2	同一宛先の経路を複数学習した場合に第2優先経路を生成するように定義します。
3	ripngモードからグローバルコンフィグモードに戻ります。

＜ルータB＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# exit
      [ripng]
 4    (config)# exit

表12-16　ルータBのコンフィグレーション解説

解説番号	解説
1	＜本装置A＞の解説番号1に同じ。
2	全インタフェースに動作情報を設定することを定義します。ripng interfaceモードに移行します。
3	ripng interfaceモードからripngモードに戻ります。
4	ripngモードからグローバルコンフィグモードに戻ります。

＜ルータC＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# metricout 1
      [ripng interface all]
 4    (config)# exit
      [ripng]
 5    (config)# exit

表12-17　ルータCのコンフィグレーション解説

解説番号	解説
1，2	＜ルータB＞の解説番号1，2に同じ。
3	広告するRIPng経路のメトリックに1を加算することで，ルータCよりルータBを優先するよう定義します。
4	ripng interfaceモードからripngモードに戻ります。
5	ripngモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞

ripng yes
  gen-secondary-route

＜ルータB＞

ripng yes
  interface all

＜ルータC＞

ripng yes
  interface all
  metricout 1
