コンフィグレーションガイド

12.2.1　RIPngプロトコル（基本）

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

センタと複数の拠点を持つネットワークにおいて，センタ－拠点間の通信経路をRIPngプロトコルにより制御します。センタには2台のルータを設置し，1台を通常経路のルータ，もう1台を代替経路のルータとして使用します。

(2)　構成図と設定条件

［構成図］

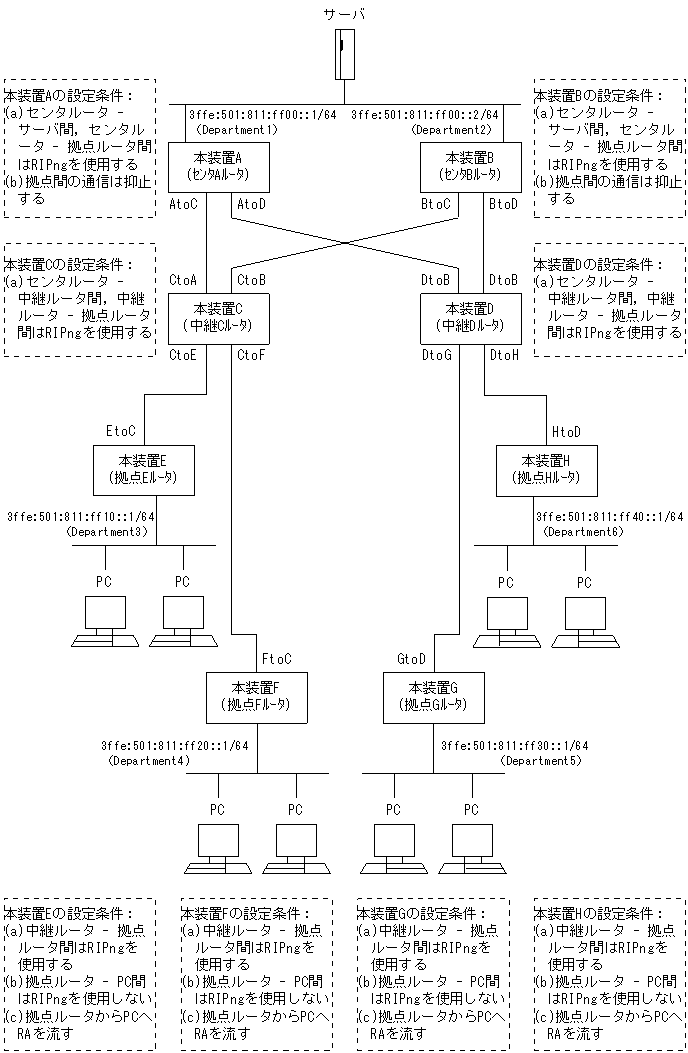

図12-4　構成図

［設定条件］

＜ネットワークの環境＞

サーバ－PC間の通信経路は本装置Bより本装置Aを優先します。
（RIPng経路のメトリック値により優先経路を制御します）

＜本装置A／Bの環境＞

センタルータ（本装置A／B）－サーバ間の経路制御はRIPngを使用します。

センタルータ（本装置A／B）－中継ルータ（本装置C／D）間の経路制御はRIPngを使用します。

＜本装置C／Dの環境＞

中継ルータ（本装置C／D）－センタルータ（本装置A／B）間の経路制御はRIPngを使用します。

中継ルータ（本装置C／D）－拠点ルータ（本装置E／F／G／H）間の経路制御はRIPngを使用します。

＜本装置E／F／G／Hの環境＞

拠点ルータ（本装置E／F／G／H）－中継ルータ（本装置C／D）間の経路制御はRIPngを使用します。

拠点ルータ（本装置E／F／G／H）－PC間はRIPngパケットを抑止します。

本装置E／F／G／H－PC間には，RAを流します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# exit

表12-10　本装置Aのコンフィグレーション解説

解説番号	解説
1，2	RIPngプロトコルを動作させることを定義します。

＜本装置B＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# metricout 1
      [ripng interface all]
 4    (config)# exit
      [ripng]
 5    (config)# exit

表12-11　本装置Bのコンフィグレーション解説

解説番号	解説
1～5	RIPngプロトコルを動作させることを定義します。また広告するRIPng経路のメトリックに1を加算することにより本装置Bより本装置Aを優先するよう定義します。

＜本装置C＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# exit
 3    (config)# export proto ripng interface CtoE
      [export proto ripng interface CtoE]
 4    (config)# proto ripng
      [export proto ripng interface CtoE proto ripng]
 5    (config)# 3ffe:501:811:ff00::/64
      [export proto ripng interface CtoE proto ripng]
 6    (config)# exit
      [export proto ripng interface CtoE]
 7    (config)# proto direct restrict
      [export proto ripng interface CtoE]
 8    (config)# proto ripng restrict
      [export proto ripng interface CtoE]
 9    (config)# exit
10    (config)# export proto ripng interface CtoF
      [export proto ripng interface CtoF]
11    (config)# proto ripng
      [export proto ripng interface CtoF proto ripng]
12    (config)# 3ffe:501:811:ff00::/64
      [export proto ripng interface CtoF proto ripng]
13    (config)# exit
      [export proto ripng interface CtoF]
14    (config)# proto direct restrict
      [export proto ripng interface CtoF]
15    (config)# proto ripng restrict
      [export proto ripng interface CtoF]
16    (config)# exit

表12-12　本装置Cのコンフィグレーション解説

解説番号	解説
1，2	＜本装置A＞の解説番号1，2に同じ
3～16	拠点E，Fルータに対し，サーバが収容されているネットワークへの経路だけをRIPngで通知するよう定義します。これにより，拠点間の通信を抑止します。

＜本装置D＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# exit
 3    (config)# export proto ripng interface DtoG
      [export proto ripng interface DtoG]
 4    (config)# proto ripng
      [export proto ripng interface DtoG proto ripng]
 5    (config)# 3ffe:501:811:ff00::/64
      [export proto ripng interface DtoG proto ripng]
 6    (config)# exit
      [export proto ripng interface DtoG]
 7    (config)# proto direct restrict
      [export proto ripng interface DtoG]
 8    (config)# proto ripng restrict
      [export proto ripng interface DtoG]
 9    (config)# exit
10    (config)# export proto ripng interface DtoH
      [export proto ripng interface DtoH]
11    (config)# proto ripng
      [export proto ripng interface DtoH proto ripng]
12    (config)# 3ffe:501:811:ff00::/64
      [export proto ripng interface DtoH proto ripng]
13    (config)# exit
      [export proto ripng interface DtoH]
14    (config)# proto direct restrict
      [export proto ripng interface DtoH]
15    (config)# proto ripng restrict
      [export proto ripng interface DtoH]
16    (config)# exit

表12-13　本装置Dのコンフィグレーション解説

解説番号	解説
1，2	＜本装置A＞の解説番号1，2に同じ
3～16	＜本装置C＞の解説番号3～16に同じ

＜本装置E＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# ripin
      [ripng interface all]
 4    (config)# ripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department3
      [ripng interface Department3]
 7    (config)# noripin
      [ripng interface Department3]
 8    (config)# noripout
      [ripng interface Department3]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department3
      [ra interface Department3]
13    (config)# exit
      [ra]
14    (config)# exit

＜本装置F＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# ripin
      [ripng interface all]
 4    (config)# ripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department4
      [ripng interface Department4]
 7    (config)# noripin
      [ripng interface Department4]
 8    (config)# noripout
      [ripng interface Department4]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department4
      [ra interface Department4]
13    (config)# exit
      [ra]
14    (config)# exit

＜本装置G＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# ripin
      [ripng interface all]
 4    (config)# ripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department5
      [ripng interface Department5]
 7    (config)# noripin
      [ripng interface Department5]
 8    (config)# noripout
      [ripng interface Department5]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department5
      [ra interface Department5]
13    (config)# exit
      [ra]
14    (config)# exit

＜本装置H＞

 1    (config)# ripng yes
      [ripng]
 2    (config)# interface all
      [ripng interface all]
 3    (config)# ripin
      [ripng interface all]
 4    (config)# ripout
      [ripng interface all]
 5    (config)# exit
      [ripng]
 6    (config)# interface Department6
      [ripng interface Department6]
 7    (config)# noripin
      [ripng interface Department6]
 8    (config)# noripout
      [ripng interface Department6]
 9    (config)# exit
      [ripng]
10    (config)# exit
11    (config)# ra yes
      [ra]
12    (config)# interface Department6
      [ra interface Department6]
13    (config)# exit
      [ra]
14    (config)# exit

表12-14　本装置E／F／G／Hのコンフィグレーション解説

解説番号	解説
1～5	すべてのインタフェースでRIPngパケットの送受信を行うことを定義します。
6～10	PCが収容されているネットワークでRIPngパケットの送受信を抑止するよう定義します。解説番号1～5の定義より本定義（個別インタフェース指定）が優先します。
11～14	PCが収容されているネットワークでRAパケットを送信します。
