コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
IPv6 over IPv4トンネルの設定例を示します。これによりIPv4ネットワークによって分断されたIPv6ネットワーク間でIPv6パケット通信を行うことができます。トンネルインタフェースはポイント-ポイント型固定のインタフェースとして扱われます。
(2) 構成図と設定条件
- [構成図]

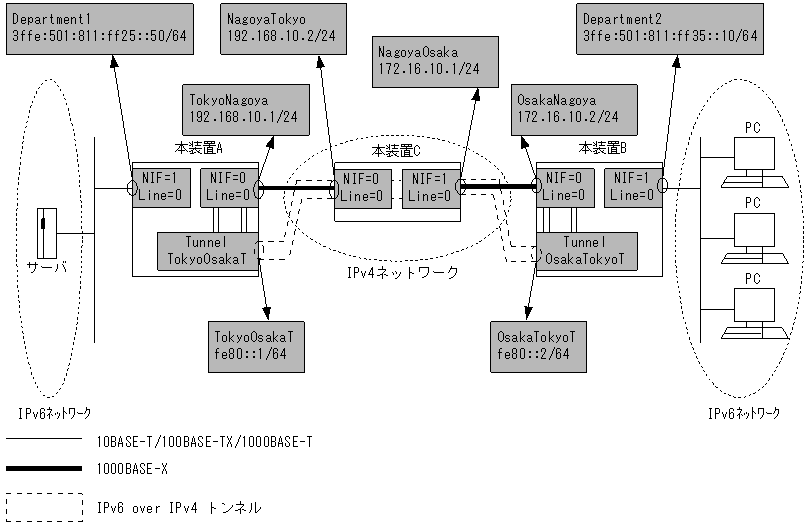

図11-23 IPv6 over IPv4トンネル構成図
- [設定条件]
- 両端の10BASE-T/100BASE-TX/1000BASE-TはIPv6ネットワークに属しており,1000BASE-XはIPv4ネットワークに属しています。
- 本装置AとBのIPv4ネットワーク上にIPv6 over IPv4トンネルの設定を行います。
- トンネルインタフェースはポイント―ポイント型のため,IPv6グローバルアドレスの設定を省略し,IPv6リンクローカルアドレスの設定によりルーティングを行います。
- 装置AとBで両端のIPv6ネットワークの経路情報交換を行います。
- 装置Cはトンネルを意識しないIPv4だけの設定を行います。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# line TokyoNagoya gigabit_ethernet 0/0 [line TokyoNagoya] 2 (config)# ip 192.168.10.1/24 [line TokyoNagoya] 3 (config)# exit 4 (config)# line Department1 ethernet 1/0 [line Department1] 5 (config)# ip 3ffe:501:811:ff25::50/64 [line Department1] 6 (config)# exit 7 (config)# tunnel TokyoOsakaT 192.168.10.1 remote 172.16.10.2 [tunnel TokyoOsakaT] 8 (config)# ip fe80::1/64 destination_ip_address fe80::2 [tunnel TokyoOsakaT] 9 (config)# exit 10 (config)# static [static] 11 (config)# 172.16.10.0/24 gateway 192.168.10.2 [static] 12 (config)# exit 13 (config)# ripng yes [ripng] 14 (config)# interface TokyoOsakaT [ripng interface TokyoOsakaT] 15 (config)# ripin [ripng interface TokyoOsakaT] 16 (config)# ripout [ripng interface TokyoOsakaT] 17 (config)# exit [ripng] 18 (config)# exit表11-25 本装置Aのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にLine名TokyoNagoyaの1000BASE-X回線を定義します。
lineモードに移行します。2 TokyoNagoyaをインタフェースとしてIPアドレス192.168.10.1/24を定義します。 3 lineモードからグローバルコンフィグモードに戻ります。 4 NIF番号1,Line番号0にLine名Department1の10BASE-T/100BASE-TX/1000BASE-T回線を定義します。
lineモードに移行します。5 Department1をインタフェースとしてIPv6アドレス3ffe:501:811:ff25::50/64を定義します。 6 lineモードからグローバルコンフィグモードに戻ります。 7 トンネルインタフェースTokyoOsakaTを定義し,カプセル化されたパケットが実際に通信する自装置のインタフェースアドレスと相手装置のインタフェースアドレスを定義します。
tunnelモードに移行します。8 TokyoOsakaTをポイント−ポイント型インタフェースとしてIPv6アドレスfe80::1/64,接続先fe80::2を定義します。 9 tunnelモードからグローバルコンフィグモードに戻ります。 10 スタティック経路を使用します。
staticモードに移行します。11 172.16.10.0/24のネットワーク経路を送信先192.168.10.2としてスタティック定義します。 12 staticモードからグローバルコンフィグモードに戻ります。 13 RIPngプロトコルを動作させることを定義します。
ripngモードに移行します。14〜16 TokyoOsakaTのインタフェースでRIPngを動作することを定義します。
ripng intefaceモードに移行します。17 ripng intefaceモードからripngモードに戻ります。 18 ripngモードからグローバルコンフィグモードに戻ります。
- <本装置B>
1 (config)# line OsakaNagoya gigabit_ethernet 0/0 [line OsakaNagoya] 2 (config)# ip 172.16.10.2/24 [line OsakaNagoya] 3 (config)# exit 4 (config)# line Department2 ethernet 1/0 [line Department2] 5 (config)# ip 3ffe:501:811:ff35::10/64 [line Department2] 6 (config)# exit 7 (config)# tunnel OsakaTokyoT 172.16.10.2 remote 192.168.10.1 [tunnel OsakaTokyoT] 8 (config)# ip fe80::2/64 destination_ip_address fe80::1 [tunnel OsakaTokyoT] 9 (config)# exit 10 (config)# static [static] 11 (config)# 192.168.10.0/24 gateway 172.16.10.1 [static] 12 (config)# exit 13 (config)# ripng yes [ripng] 14 (config)# interface OsakaTokyoT [ripng interface OsakaTokyoT] 15 (config)# ripin [ripng interface OsakaTokyoT] 16 (config)# ripout [ripng interface OsakaTokyoT] 17 (config)# exit [ripng] 18 (config)# exit表11-26 本装置Bのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にLine名OsakaNagoyaの1000BASE-X回線を定義します。
lineモードに移行します。2 OsakaNagoyaをインタフェースとしてIPアドレス172.16.10.2/24を定義します。 3 lineモードからグローバルコンフィグモードに戻ります。 4 NIF番号1,Line番号0にLine名Department2の10BASE-T/100BASE-TX/1000BASE-T回線を定義します。
lineモードに移行します。5 Department2をインタフェースとしてIPv6アドレス3ffe:501:811:ff35::10/64を定義します。 6 lineモードからグローバルコンフィグモードに戻ります。 7 トンネルインタフェースOsakaTokyoTを定義し,カプセル化されたパケットが実際に通信する自装置のインタフェースアドレスと相手装置のインタフェースアドレスを定義します。
tunnelモードに移行します。8 OsakaTokyoTをポイント−ポイント型インタフェースとしてIPv6アドレスfe80::2/64,宛先アドレスfe80::1を定義します。 9 tunnelモードからグローバルコンフィグモードに戻ります。 10 スタティック経路を使用します。
staticモードに移行します。11 192.168.10.0/24のネットワーク経路を送信先172.16.10.1としてスタティック定義します。 12 staticモードからグローバルコンフィグモードに戻ります。 13 RIPngプロトコルを動作させることを定義します。
ripngモードに移行します。14〜16 OsakaTokyoTのインタフェースでRIPngを動作することを定義します。
ripng intefaceモードに移行します。17 ripng intefaceモードからripngモードに戻ります。 18 ripngモードからグローバルコンフィグモードに戻ります。
- <本装置C>
1 (config)# line NagoyaTokyo gigabit_ethernet 0/0 [line NagoyaTokyo] 2 (config)# ip 192.168.10.2/24 [line NagoyaTokyo] 3 (config)# exit 4 (config)# line NagoyaOsaka gigabit_ethernet 1/0 [line NagoyaOsaka] 5 (config)# ip 172.16.10.1/24 [line NagoyaOsaka] 6 (config)# exit表11-27 本装置Cのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にLine名NagoyaTokyoの1000BASE-X回線を定義します。
lineモードに移行します。2 NagoyaTokyoをインタフェースとしてIPアドレス192.168.10.2/24を定義します。 3 lineモードからグローバルコンフィグモードに戻ります。 4 NIF番号1,Line番号0にLine名NagoyaOsakaの1000BASE-X回線を定義します。
lineモードに移行します。5 NagoyaOsakaをインタフェースとしてIPv6アドレス172.16.10.1/24を定義します。 6 lineモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
- <本装置A>
line TokyoNagoya gigabit_ethernet 0/0 ip 192.168.10.1/24 ! line Department1 ethernet 1/0 ip 3ffe:501:811:ff25::50/64 ! tunnel TokyoOsakaT 192.168.10.1 remote 172.16.10.2 ip destination_ip_address fe80::2 ip fe80::1/64 ! ripng yes interface TokyoOsakaT ripin ripout ! static 172.16.10.0/24 gateway 192.168.10.2
- <本装置B>
line OsakaNagoya gigabit_ethernet 0/0 ip 172.16.10.2/24 ! line Department2 ethernet 1/0 ip 3ffe:501:811:ff35::10/64 ! tunnel OsakaTokyoT 172.16.10.2 remote 192.168.10.1 ip destination_ip_address fe80::1 ip fe80::2/64 ! ripng yes interface OsakaTokyoT ripin ripout ! static 192.168.10.0/24 gateway 172.16.10.1
- <本装置C>
line NagoyaTokyo gigabit_ethernet 0/0 ip 192.168.10.2/24 ! line NagoyaOsaka gigabit_ethernet 1/0 ip 172.16.10.1/24
