コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
ネットワークの利用を許可されていないMACアドレスを持つ端末(不正端末)のアクセスを拒否します。同時にアクセスを許可された端末のうち,リモートログインを許可されていない端末のアクセスを拒否します。
(2) 構成図と設定条件
- [構成図]

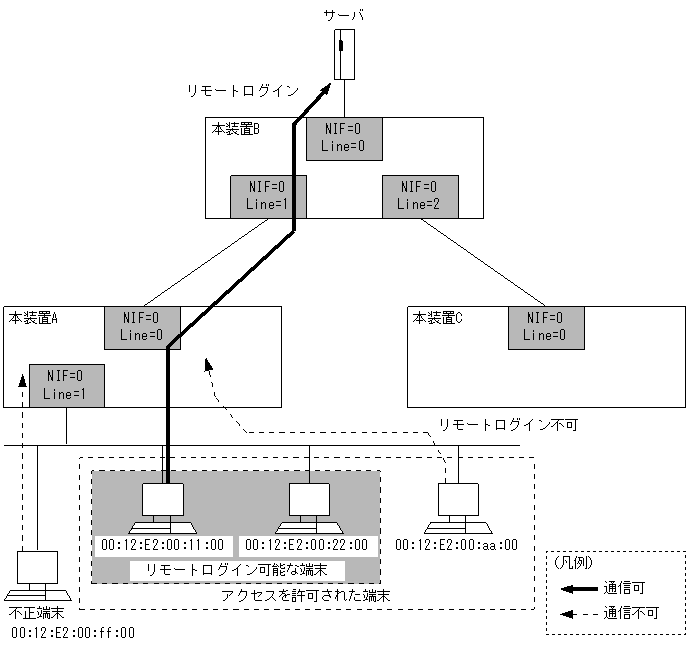

図7-27 構成図
- [設定条件]
- 本装置AのNIF番号0,Line番号1において,送信元MACアドレスに基づくフィルタリングを設定します。アクセスを許可された端末からのトラフィックは,中継を許可します。
- アクセスを許可された端末のうち,MACアドレスが00:12:E2:00:aa:00の端末は,リモートログインのトラフィックを廃棄します。リモートログイン以外のトラフィックは,中継を許可します。
- アクセスを許可されていない不正な端末からのトラフィックは,すべて廃棄します。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# flow filter 0/1 in [flow filter 0/1 in] 2 (config)# list 10 mac 00:12:E2:00:11:00 any action forward [flow filter 0/1 in] 3 (config)# list 20 mac 00:12:E2:00:22:00 any action forward [flow filter 0/1 in] 4 (config)# list 28 mac 00:12:E2:00:aa:00 any tcp any any 23 action drop [flow filter 0/1 in] 5 (config)# list 29 mac 00:12:E2:00:aa:00 any tcp any any 513 action drop [flow filter 0/1 in] 6 (config)# list 30 mac 00:12:E2:00:aa:00 any action forward [flow filter 0/1 in] 7 (config)# list 20000 mac any any action drop [flow filter 0/1 in] 8 (config)# exit 9 (config)# flow yes表7-51 本装置Aのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号1のinbound(受信側)にfilterフロー情報を設定します。
flow filter inモードに移行します。2 送信元MACアドレス00:12:E2:00:11:00のフレームを中継許可します。 3 送信元MACアドレス00:12:E2:00:22:00のフレームを中継許可します。 4 送信元MACアドレス00:12:E2:00:aa:00のフレームで,かつTCPの宛先ポート番号23(telnet)の場合,当該フレームを廃棄します。 5 送信元MACアドレス00:12:E2:00:aa:00のフレームで,かつTCPの宛先ポート番号513(rlogin)の場合,当該フレームを廃棄します。 6 送信元MACアドレス00:12:E2:00:aa:00のフレームを中継します(解説番号4,5を除く)。 7 解説番号2〜6以外のフレームをすべて廃棄します。 8 flow filter inモードからグローバルコンフィグモードに戻ります。 9 フロー制御機能を使用する設定にします。
- [コンフィグレーションの表示]
- <本装置A>
flow yes flow filter 0/1 in list 10 mac 00:12:E2:00:11:00 any action forward list 20 mac 00:12:E2:00:22:00 any action forward list 28 mac 00:12:E2:00:aa:00 any tcp any any 23 action drop list 29 mac 00:12:E2:00:aa:00 any tcp any any 513 action drop list 30 mac 00:12:E2:00:aa:00 any action forward list 20000 mac any any action drop
