7.4.4　マルチキャストルータとの接続

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

本装置にマルチキャストルータを接続している環境において，VLAN#100にIGMP snoopingを設定する例を示します。本例では，サーバがIPv4マルチキャストデータを送信し，PCがデータを受信するものとします。

(2)　構成図と設定条件

［構成図］

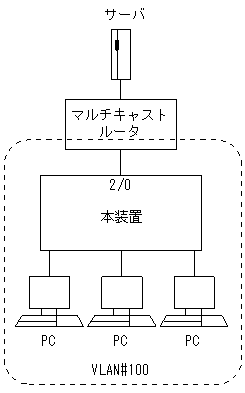

図7-25　構成図

[図データ]

［設定条件］

<本装置のVLAN#100>
  1. 本装置のVLAN#100にIGMP snoopingを設定します。
  2. マルチキャストルータを接続している物理ポートをマルチキャストルータポートとします。

(3)　コンフィグレーション例

［コマンドによる設定］

<本装置のVLAN#100>
 1    (config)# igmp-snooping
      [igmp-snooping]
 2    (config)# target-vlan 100
      [igmp-snooping target-vlan 100]
 3    (config)# mrouter-port 2/0
      [igmp-snooping target-vlan 100]
 4    (config)# exit

表7-49　本装置のコンフィグレーション解説

解説番号 解説
1 IGMP snoopingの設定を開始します。
2 本装置のVLAN#100にIGMP snoopingを設定します。
3 本装置の物理ポート（2/0）をマルチキャストルータポートに設定します。
4 VLAN#100の設定を終了します。

［コンフィグレーションの表示］

<本装置のVLAN#100>
igmp-snooping yes
  target-vlan 100
    mrouter-port 2/0
