7.3.2　ループガードの設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

片線切れ等によりループが発生する場合でも，ループの発生を回避するループガードの設定例を示します。

(2)　構成図と設定条件

［構成図］

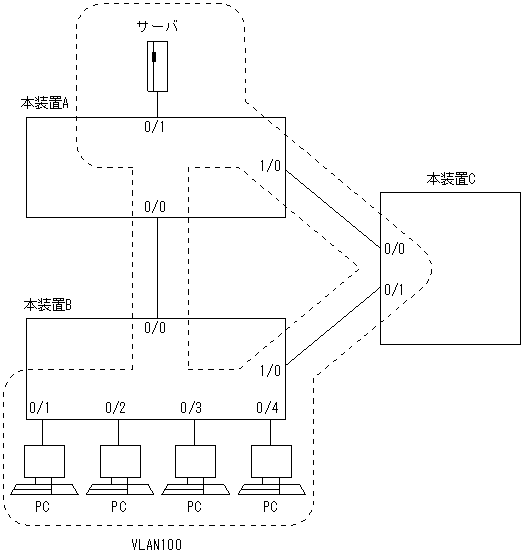

図7-13　構成図

[図データ]

［設定条件］
  1. 本装置A，本装置B，本装置CにポートVLANを設定します。
  2. 各装置にシングルスパニングツリーをIEEE802.1wで動作するように設定します。
  3. 本装置Aをルートブリッジにするために，本装置Aのブリッジ優先度を高く設定します。
  4. 本装置A，本装置B，本装置Cに関してエッジポート（サーバやPCに接続したポート）以外のすべてのポートにループガード機能を設定します。

［注意事項］
  1. ループガード設定後，装置起動，系切替，ポートのUP（リンクアグリゲーションのUPも含む），スパニングツリープログラムの再起動，またはスパニングツリープロトコルの種別変更（STP/高速STP，PVST+/高速PVST+）が発生すると，一度ループガード動作状態となりポートをブロックします。その後，BPDUを受信することでループガード動作状態が解除されます。
  2. 指定ポートだけにループガードを設定して運用しないでください。1.に列挙したイベント発生時に，指定ポートはBPDUを受信しない場合があります。その場合，ループガード動作状態の解除に時間がかかります。解除するためには，対向装置のポートでBPDU受信タイムアウトを検出したことによるBPDUの送信を待つ必要があります。このような状態とならないように，本装置と対向装置の両ポートでループガードを設定してください。
    また，両ポートにループガードを設定した場合でも，指定ポートでBPDUを一度も受信しないで，ループガードの解除に時間がかかることがあります。具体的には，対向ポートが指定ポートとなるようにブリッジやポートの優先度，パスコストを変更した場合です。対向ポートでBPDUタイムアウトを検出し，ループガードが動作します。このポートが指定ポートになった場合，BPDUを受信しないことがあり，ループガードの解除に時間がかかることがあります。
  3. 運用中にループガードを設定したタイミングではループガードは動作しません。運用中に設定したループガードは，BPDUの受信タイムアウトが発生した時に動作します。
  4. 本装置と対向装置のポート間にBPDUを中継しない装置が存在し，かつポートの両端にループガードを設定した状態でポートがリンクアップした場合，両端のポートはループガードが動作したままとなります。復旧するには，ポート間に存在する装置のBPDU中継機能を有効にし，再度ポートをリンクアップさせる必要があります。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# spanning-tree-system
      [spanning-tree-system]
 2    (config)# link-type point-to-point 0/0,1/0
      [spanning-tree-system]
 3    (config)# loop-guard 0/0,1/0
      [spanning-tree-system]
 4    (config)# exit
 5    (config)# spanning-tree single
      [spanning-tree single]
 6    (config)# protocol rstp
      [spanning-tree single]
 7    (config)# bridge-priority 16384
      [spanning-tree single]
 8    (config)# exit

表7-18　本装置Aのコンフィグレーション解説

解説番号 解説
1，2 IEEE802.1wベースで運用するために，スパニングツリーシステム情報として，回線（ポート0/0と1/0）のリンクタイプをPoint-to-pointに設定します。
3 ポート0/0，1/0に関してループガード機能を設定します。
4 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。
5 シングルスパニングツリーを定義します。
6 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。
7 ブリッジ優先度（値が小さいほど高優先度）を32768（デフォルト値）から16384に変更します。その結果，本装置Aがルートブリッジとなります。
8 spanning-treeモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# spanning-tree-system
      [spanning-tree-system]
 2    (config)# link-type point-to-point 0/0,1/0
      [spanning-tree-system]
 3    (config)# loop-guard 0/0,1/0
      [spanning-tree-system]
 4    (config)# exit
 5    (config)# spanning-tree single
      [spanning-tree single]
 6    (config)# protocol rstp
      [spanning-tree single]
 7    (config)# exit

表7-19　本装置Bのコンフィグレーション解説

解説番号 解説
1，2 IEEE802.1wベースで運用するために，スパニングツリーシステム情報として，回線（ポート0/0と1/0）のリンクタイプをPoint-to-pointに設定します。
3 ポート0/0，1/0に関してループガード機能を設定します。
4 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。
5 シングルスパニングツリーを定義します。
6 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。
7 spanning-treeモードからグローバルコンフィグモードに戻ります。

＜本装置C＞
 1    (config)# spanning-tree-system
      [spanning-tree-system]
 2    (config)# link-type point-to-point 0/0-1
      [spanning-tree-system]
 3    (config)# loop-guard 0/0-1
      [spanning-tree-system]
 4    (config)# exit
 5    (config)# spanning-tree single
      [spanning-tree single]
 6    (config)# protocol rstp
      [spanning-tree single]
 7    (config)# exit

表7-20　本装置Cのコンフィグレーション解説

解説番号 解説
1，2 IEEE802.1wベースで運用するために，スパニングツリーシステム情報として，回線（ポート0/0と0/1）のリンクタイプをPoint-to-pointに設定します。
3 ポート0/0，0/1に関してループガード機能を設定します。
4 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。
5 シングルスパニングツリーを定義します。
6 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。
7 spanning-treeモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
spanning-tree-system
  link-type point-to-point 0/0
  link-type point-to-point 1/0
  loop-guard 0/0
  loop-guard 1/0
!
spanning-tree single
  protocol rstp
  bridge-priority 16384

＜本装置B＞
spanning-tree-system
  link-type point-to-point 0/0
  link-type point-to-point 1/0
  loop-guard 0/0
  loop-guard 1/0
!
spanning-tree single
  protocol rstp

＜本装置C＞
spanning-tree-system
  link-type point-to-point 0/0-1
  loop-guard 0/0-1
!
spanning-tree single
  protocol rstp
