7.3.1　シングルスパニングツリーの設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

シングルスパニングツリーの設定例としてIEEE802.1wを使用する場合の例を示します。

(2)　構成図と設定条件

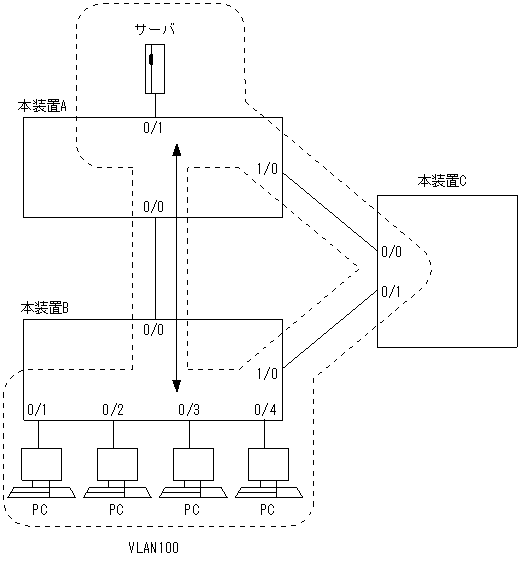

［構成図］

図7-12　構成図

[図データ]

［設定条件］
  1. 本装置A，本装置B，本装置CにポートVLANを設定します。
  2. 各装置にシングルスパニングツリーをIEEE802.1wで動作するように設定します。
  3. 本装置Aをルートブリッジにするために，本装置Aのブリッジ優先度を高く設定します。
  4. 本装置A，本装置B，本装置Cを接続する回線はすべて同じ速度とします。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# spanning-tree-system
      [spanning-tree-system]
 2    (config)# link-type point-to-point 0/0,1/0
      [spanning-tree-system]
 3    (config)# exit
 4    (config)# spanning-tree single
      [spanning-tree single]
 5    (config)# protocol rstp
      [spanning-tree single]
 6    (config)# bridge-priority 16384
      [spanning-tree single]
 7    (config)# exit

表7-15　本装置Aのコンフィグレーション解説

解説番号 解説
1，2 IEEE802.1wベースで運用するために，スパニングツリーシステム情報として，回線（ポート0/0と1/0）のリンクタイプをPoint-to-pointに設定します。
3 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。
4 シングルスパニングツリーを定義します。
5 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。
6 ブリッジ優先度（値が小さいほど高優先度）を32768（デフォルト値）から16384に変更します。
その結果，本装置Aがルートブリッジとなります。
7 spanning-treeモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# spanning-tree-system
      [spanning-tree-system]
 2    (config)# link-type point-to-point 0/0,1/0
      [spanning-tree-system]
 3    (config)# exit
 4    (config)# spanning-tree single
      [spanning-tree single]
 5    (config)# protocol rstp
      [spanning-tree single]
 6    (config)# exit

表7-16　本装置Bのコンフィグレーション解説

解説番号 解説
1，2 IEEE802.1wベースで運用するために，スパニングツリーシステム情報として，回線（ポート0/0と1/0）のリンクタイプをPoint-to-pointに設定します。
3 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。
4 シングルスパニングツリーを定義します。
5 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。
6 spanning-treeモードからグローバルコンフィグモードに戻ります。

＜本装置C＞
 1    (config)# spanning-tree-system
      [spanning-tree-system]
 2    (config)# link-type point-to-point 0/0-1
      [spanning-tree-system]
 3    (config)# exit
 4    (config)# spanning-tree single
      [spanning-tree single]
 5    (config)# protocol rstp
      [spanning-tree single]
 6    (config)# exit

表7-17　本装置Cのコンフィグレーション解説

解説番号 解説
1，2 IEEE802.1wベースで運用するために，スパニングツリーシステム情報として，回線（ポート0/0と0/1）のリンクタイプをPoint-to-pointに設定します。
3 spanning-tree-systemモードからグローバルコンフィグモードに戻ります。
4 シングルスパニングツリーを定義します。
5 当該ツリーはIEEE802.1wプロトコルで動作するように設定します。
6 spanning-treeモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
spanning-tree-system
  link-type point-to-point 0/0
  link-type point-to-point 1/0
!
spanning-tree single
  protocol rstp
  bridge-priority 16384

＜本装置B＞
spanning-tree-system
  link-type point-to-point 0/0
  link-type point-to-point 1/0
!
spanning-tree single
  protocol rstp

＜本装置C＞
spanning-tree-system
  link-type point-to-point 0/0-1
!
spanning-tree single
  protocol rstp
