コンフィグレーションガイド

7.2.2　MACアドレス学習数制限

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

MACアドレス学習数制限機能を設定する例を示します。

(2)　構成図と設定条件

［構成図］

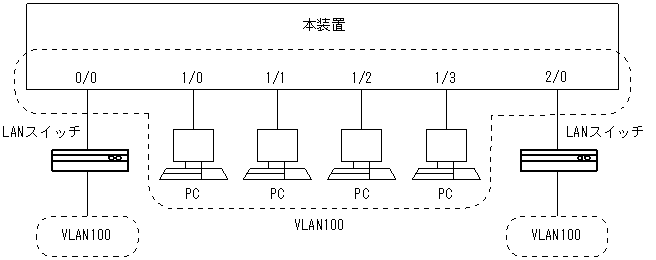

図7-11　構成図

［設定条件］

1. ポート0/0に関してMACアドレス学習数を1000とし，学習制限値を超えた場合はフレームを中継する設定を行います。
2. ポート2/0に関してMACアドレス学習数を1500とし，学習制限値を超えた場合はフレームを廃棄する設定を行います。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞

 1    (config)# fdb
      [fdb]
 2    (config)# limit-learning port 0/0 1000 forward
      [fdb]
 3    (config)# limit-learning port 2/0 1500 discard
      [fdb]
 4    (config)# exit

表7-14　本装置のコンフィグレーション解説

解説番号	解説
1，2	ポート0/0に関して，MACアドレス学習数を1000とし，制限値を超えた場合にフレームを中継する設定をします。 fdbモードに移行します。
3	ポート2/0に関して，MACアドレス学習数を1500とし，制限値を超えた場合にフレームを廃棄する設定をします。
4	fdbモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置＞

fdb
  limit-learning port 0/0 1000 forward
  limit-learning port 2/0 1500 discard
