7.2.1　ダイナミックエントリに関する設定（基本）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

ダイナミックエントリに関して，エージング時間の設定とMACアドレス学習抑止の設定を行う例を示します。

(2)　構成図と設定条件

［構成図］

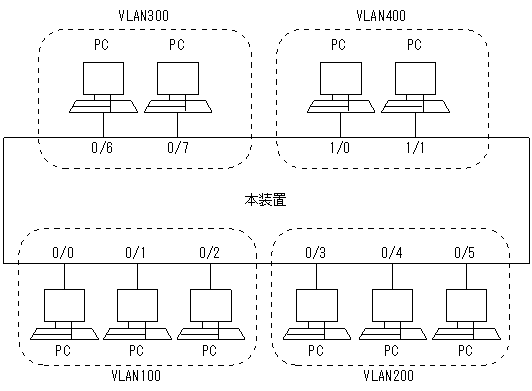

図7-10　構成図

[図データ]

［設定条件］
  1. 装置としてのデフォルトエージング時間を300秒から600秒に変更します。
  2. VLAN 100のエージング時間を60秒，VLAN200のエージング時間を無限（エージングなし）に設定します。
  3. VLAN300はMACアドレス学習を抑止します。
上記の設定で各VLANのエージング時間は，
VLAN 100：60秒
VLAN200：無限（エージングなし）
VLAN300：MACアドレス学習抑止
VLAN400：600秒
となります。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞
 1    (config)# fdb
      [fdb]
 2    (config)# aging-time 600 system
      [fdb]
 3    (config)# aging-time 60 vlan 100
      [fdb]
 4    (config)# aging-time 0 vlan 200
      [fdb]
 5    (config)# disable-learning vlan 300
      [fdb]
 6    (config)# exit

表7-13　本装置のコンフィグレーション解説

解説番号 解説
1，2 装置としてのデフォルトエージング時間を300秒から600秒に変更します。
fdbモードに移行します。
3 VLAN ID 100に関するエージング時間を60秒に設定します。
4 VLAN ID 200に関するエージング時間をエージングなしに設定します。
5 VLAN ID 300はMACアドレスの学習抑止を設定します。
6 fdbモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置＞
fdb
  aging-time 0 vlan 200
  aging-time 60 vlan 100
  aging-time 600 system
  disable-learning vlan 300
