7.1.9　VLANトンネリングの設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

VLANトンネリングを設定する例を示します。VLANトンネリング機能で，ユーザA（VLAN100）とユーザB（VLAN200）を収容します。

(2)　構成図と設定条件

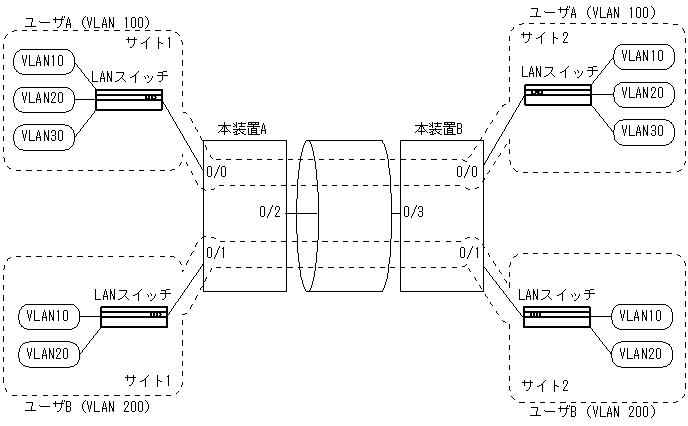

［構成図］

図7-9　構成図

[図データ]

［設定条件］
  1. 本装置Aと本装置BにVLANトンネリングを設定します。
  2. VLANトンネリングで付与するVLAN Tag のTPIDを0x9100に設定します。
  3. イーサネットジャンボフレームを1522に設定します。
  4. ユーザアクセス回線はUntaggedポート設定，バックボーン回線はTaggedポート設定にします。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# vlan-tunneling-enable
 2    (config)# vlan-tpid 9100
 3    (config)# ethernet-jumbo-frame 1522
 4    (config)# vlan 100
      [vlan 100]
 5    (config)# untagged-port 0/0
      [vlan 100]
 6    (config)# tagged-port 0/2
      [vlan 100]
 7    (config)# exit
 8    (config)# vlan 200
      [vlan 200]
 9    (config)# untagged-port 0/1
      [vlan 200]
10    (config)# tagged-port 0/2
      [vlan 200]
11    (config)# exit

表7-11　本装置Aのコンフィグレーション解説

解説番号 解説
1 VLANトンネリング機能をイネーブルにします。
2 Taggedポートで付与するTPIDを0x9100に設定します。
3 イーサネットジャンボフレームに1522を設定します。
4 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
5 ポート0/0をUntaggedポートに設定します。
6 ポート0/2をTaggedポートに設定します。
7 vlanモードからグローバルコンフィグモードに戻ります。
8 ポートVLANとしてVLAN ID 200を定義します。
vlanモードに移行します。
9 ポート0/1をUntaggedポートに設定します。
10 ポート0/2をTaggedポートに設定します。
11 vlanモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# vlan-tunneling-enable
 2    (config)# vlan-tpid 9100
 3    (config)# ethernet-jumbo-frame 1522
 4    (config)# vlan 100
      [vlan 100]
 5    (config)# untagged-port 0/0
      [vlan 100]
 6    (config)# tagged-port 0/3
      [vlan 100]
 7    (config)# exit
 8    (config)# vlan 200
      [vlan 200]
 9    (config)# untagged-port 0/1
      [vlan 200]
10    (config)# tagged-port 0/3
      [vlan 200]
11    (config)# exit

表7-12　本装置Bのコンフィグレーション解説

解説番号 解説
1 VLANトンネリング機能をイネーブルにします。
2 Taggedポートで付与するTPIDを0x9100に設定します。
3 イーサネットジャンボフレームに1522を設定します。
4 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
5 ポート0/0をUntaggedポートに設定します。
6 ポート0/3をTaggedポートに設定します。
7 vlanモードからグローバルコンフィグモードに戻ります。
8 ポートVLANとしてVLAN ID 200を定義します。
vlanモードに移行します。
9 ポート0/1をUntaggedポートに設定します。
10 ポート0/3をTaggedポートに設定します。
11 vlanモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
ethernet-jumbo-frame 1522
!
vlan-tunneling-enable
!
vlan-tpid 9100
!
vlan 100
  untagged-port 0/0
  tagged-port 0/2
!
vlan 200
  untagged-port 0/1
  tagged-port 0/2

＜本装置B＞
ethernet-jumbo-frame 1522
!
vlan-tunneling-enable
!
vlan-tpid 9100
!
vlan 100
  untagged-port 0/0
  tagged-port 0/3
!
vlan 200
  untagged-port 0/1
  tagged-port 0/3
