7.1.5　アップリンクブロックの設定

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

アップリンクブロック機能を設定する例を示します。LANスイッチA-B間でGSRPなどの冗長機能を利用している場合に，A-B間の通信をブロックします。

(2)　構成図と設定条件

［構成図］

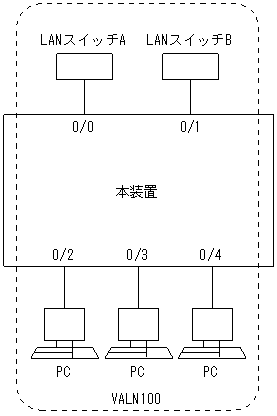

図7-5　構成図

［設定条件］

1. 本装置にアップリンクブロック機能を設定します。
2. LANスイッチAとLANスイッチBの間の中継をブロックします。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞

 1    (config)# vlan 100
      [vlan 100]
 2    (config)# untagged-port 0/0-4
      [vlan 100]
 3    (config)# uplink-block
      [vlan 100]
 4    (config)# block-port 0/0-1
      [vlan 100]
 5    (config)# exit

表7-7　本装置のコンフィグレーション解説

解説番号	解説
1	ポートVLANとしてVLAN ID 100を定義します。 vlanモードに移行します。
2	ポート0/0，0/1，0/2，0/3，0/4をUntaggedポートに設定します。
3	当該VLANに関してアップリンクブロック機能を設定します。
4	ブロックポートとして0/0-1を設定します。
5	vlanモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置＞

vlan 100
  untagged-port 0/0-4
  uplink-block
  block-port 0/0-1
