4.2.5　離脱ポート数制限の設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

離脱ポート数制限の設定例を示します。

(2)　構成図と設定条件

［構成図］

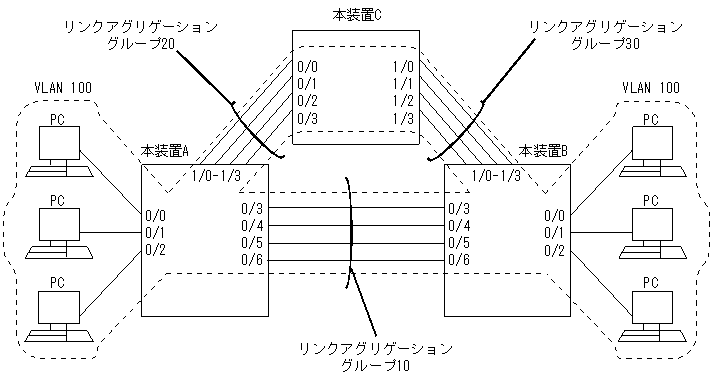

図4-10　構成図

[図データ]

［設定条件］
  1. 本装置A，本装置B，本装置CでVLAN100に関するループを構成しますが，スパニングツリープロトコルによって本装置Bと本装置Cの間がブロック状態になるようにあらかじめ設定しておきます。
  2. 本装置Aと本装置BをLACPリンクアグリゲーション（グループ番号:10，Key値:10）で接続します。
  3. 本装置Aと本装置CをLACPリンクアグリゲーション（グループ番号:20，Key値:20）で接続します。
  4. 本装置Bと本装置CをLACPリンクアグリゲーション（グループ番号:30，Key値:30）で接続します。
  5. すべてのリンクアグリゲーショングループに関して，リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループをダウンさせます。
  6. 本装置A，本装置B，本装置Cはレイヤ2中継だけを行います。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# vlan 100
      [vlan 100]
 2    (config)# untagged-port 0/0-6,1/0-3
      [vlan 100]
 3    (config)# exit
 4    (config)# link-aggregation 10
      [link-aggregation 10]
 5    (config)# mode lacp
      [link-aggregation 10]
 6    (config)# system-priority 100
      [link-aggregation 10]
 7    (config)# key 10
      [link-aggregation 10]
 8    (config)# aggregated-port 0/3-6
      [link-aggregation 10]
 9    (config)# max-detach-port 0
      [link-aggregation 10]
10    (config)# exit
11    (config)# link-aggregation 20
      [link-aggregation 20]
12    (config)# mode lacp
      [link-aggregation 20]
13    (config)# system-priority 100
      [link-aggregation 20]
14    (config)# key 20
      [link-aggregation 20]
15    (config)# aggregated-port 1/0-3
      [link-aggregation 20]
16    (config)# max-detach-port 0
      [link-aggregation 20]
17    (config)# exit

表4-18　本装置Aのコンフィグレーション解説

解説番号 解説
1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
2 ポート0/0，0/1，0/2，0/3，0/4，0/5，0/6，1/0，1/1，1/2，1/3をUntaggedポートに設定します。
3 vlanモードからグローバルコンフィグモードに戻ります。
4 リンクアグリゲーションID 10を定義します。
link-aggregationモードに移行します。
5 リンクアグリゲーションのモードをLACPに設定します。
6 システム優先度（値が小さいほど高優先度）を128（デフォルト値）から100に変更します。
7 当該リンクアグリゲーショングループが所属するポートのKeyを10に設定します。
8 ポート0/3，0/4，0/5，0/6を当該リンクアグリゲーショングループに所属するポートに指定します。
9 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
10 link-aggregationモードからグローバルコンフィグモードに戻ります。
11 リンクアグリゲーションID 20を定義します。
link-aggregationモードに移行します。
12 リンクアグリゲーションのモードをLACPに設定します。
13 システム優先度を128から100に変更します。
14 当該リンクアグリゲーショングループが所属するポートのKeyを20に設定します。
15 ポート1/0，1/1，1/2，1/3を当該リンクアグリゲーショングループに所属するポートに指定します。
16 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
17 link-aggregationモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# vlan 100
      [vlan 100]
 2    (config)# untagged-port 0/0-6,1/0-3
      [vlan 100]
 3    (config)# exit
 4    (config)# link-aggregation 10
      [link-aggregation 10]
 5    (config)# mode lacp
      [link-aggregation 10]
 6    (config)# system-priority 200
      [link-aggregation 10]
 7    (config)# key 10
      [link-aggregation 10]
 8    (config)# aggregated-port 0/3-6
      [link-aggregation 10]
 9    (config)# max-detach-port 0
      [link-aggregation 10]
10    (config)# exit
11    (config)# link-aggregation 30
      [link-aggregation 30]
12    (config)# mode lacp
      [link-aggregation 30]
13    (config)# system-priority 200
      [link-aggregation 30]
14    (config)# key 30
      [link-aggregation 30]
15    (config)# aggregated-port 1/0-3
      [link-aggregation 30]
16    (config)# max-detach-port 0
      [link-aggregation 30]
17    (config)# exit

表4-19　本装置Bのコンフィグレーション解説

解説番号 解説
1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
2 ポート0/0，0/1，0/2，0/3，0/4，0/5，0/6，1/0，1/1，1/2，1/3をUntaggedポートに設定します。
3 vlanモードからグローバルコンフィグモードに戻ります。
4 リンクアグリゲーションID 10を定義します。
link-aggregationモードに移行します。
5 リンクアグリゲーションのモードをLACPに設定します。
6 システム優先度（値が小さいほど高優先度）を128（デフォルト値）から200に変更します。
7 当該リンクアグリゲーショングループが所属するポートのKeyを10に設定します。
8 ポート0/3，0/4，0/5，0/6を当該リンクアグリゲーショングループに所属するポートに指定します。
9 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
10 link-aggregationモードからグローバルコンフィグモードに戻ります。
11 リンクアグリゲーションID 30を定義します。
link-aggregationモードに移行します。
12 リンクアグリゲーションのモードをLACPに設定します。
13 システム優先度を128から200に変更します。
14 当該リンクアグリゲーショングループが所属するポートのKeyを30に設定します。
15 ポート1/0，1/1，1/2，1/3を当該リンクアグリゲーショングループに所属するポートに指定します。
16 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
17 link-aggregationモードからグローバルコンフィグモードに戻ります。

＜本装置C＞
 1    (config)# vlan 100
      [vlan 100]
 2    (config)# untagged-port 0/0-3,1/0-3
      [vlan 100]
 3    (config)# exit
 4    (config)# link-aggregation 20
      [link-aggregation 20]
 5    (config)# mode lacp
      [link-aggregation 20]
 6    (config)# system-priority 200
      [link-aggregation 20]
 7    (config)# key 20
      [link-aggregation 20]
 8    (config)# aggregated-port 0/0-3
      [link-aggregation 20]
 9    (config)# max-detach-port 0
      [link-aggregation 20]
10    (config)# exit
11    (config)# link-aggregation 30
      [link-aggregation 30]
12    (config)# mode lacp
      [link-aggregation 30]
13    (config)# system-priority 100
      [link-aggregation 30]
14    (config)# key 30
      [link-aggregation 30]
15    (config)# aggregated-port 1/0-3
      [link-aggregation 30]
16    (config)# max-detach-port 0
      [link-aggregation 30]
17    (config)# exit

表4-20　本装置Cのコンフィグレーション解説

解説番号 解説
1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
2 ポート0/0，0/1，0/2，0/3，1/0，1/1，1/2，1/3をUntaggedポートに設定します。
3 vlanモードからグローバルコンフィグモードに戻ります。
4 リンクアグリゲーションID 20を定義します。
link-aggregationモードに移行します。
5 リンクアグリゲーションのモードをLACPに設定します。
6 システム優先度（値が小さいほど高優先度）を128（デフォルト値）から200に変更します。
7 当該リンクアグリゲーショングループが所属するポートのKeyを20に設定します。
8 ポート0/0，0/1，0/2，0/3を当該リンクアグリゲーショングループに所属するポートに指定します。
9 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
10 link-aggregationモードからグローバルコンフィグモードに戻ります。
11 リンクアグリゲーションID 30を定義します。
link-aggregationモードに移行します。
12 リンクアグリゲーションのモードをLACPに設定します。
13 システム優先度を128から100に変更します。
14 当該リンクアグリゲーショングループが所属するポートのKeyを30に設定します。
15 ポート1/0，1/1，1/2，1/3を当該リンクアグリゲーショングループに所属するポートに指定します。
16 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
17 link-aggregationモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
link-aggregation 10
  mode lacp
  system-priority 100
  key 10
  max-detach-port 0
  aggregated-port 0/3-6
!
link-aggregation 20
  mode lacp
  system-priority 100
  key 20
  max-detach-port 0
  aggregated-port 1/0-3
!
vlan 100
  untagged-port 0/0-6
  untagged-port 1/0-3

＜本装置B＞
link-aggregation 10
  mode lacp
  system-priority 200
  key 10
  max-detach-port 0
  aggregated-port 0/3-6
!
link-aggregation 30
  mode lacp
  system-priority 200
  key 30
  max-detach-port 0
  aggregated-port 1/0-3
!
vlan 100
  untagged-port 0/0-6
  untagged-port 1/0-3

＜本装置C＞
link-aggregation 20
  mode lacp
  system-priority 200
  key 20
  max-detach-port 0
  aggregated-port 0/0-3
!
link-aggregation 30
  mode lacp
  system-priority 100
  key 30
  max-detach-port 0
  aggregated-port 1/0-3
!
vlan 100
  untagged-port 0/0-3
  untagged-port 1/0-3
