4.2.4　スタンバイリンクの設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

リンクアグリゲーショングループ内の回線が障害等で通信できなくなった場合に，あらかじめ予備回線として確保しておいた回線で通信を継続するスタンバイリンク機能の設定例を示します。

(2)　構成図と設定条件

［構成図］

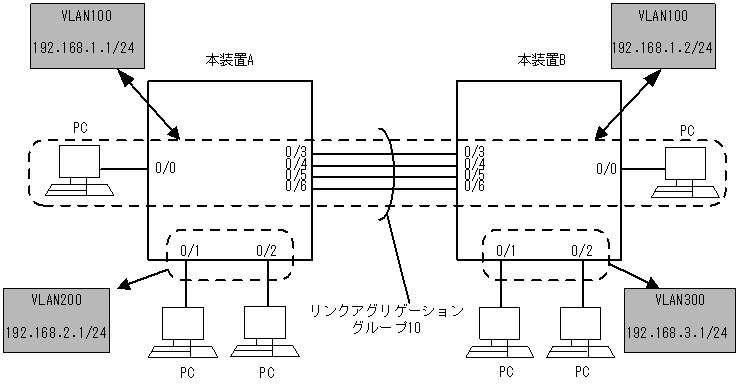

図4-9　構成図

[図データ]

［設定条件］
  1. 本装置Aと本装置Bをスタティックリンクアグリゲーションで接続します。
  2. リンクアグリゲーショングループには，1回線を予備回線として確保するスタンバイリンク機能を設定します。
  3. 本装置Aと本装置Bはレイヤ2中継とレイヤ3中継を同時に行います。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# vlan 100
      [vlan 100]
 2    (config)# untagged-port 0/0,3-6
      [vlan 100]
 3    (config)# router-interface VLAN100
      [vlan 100]
 4    (config)# ip 192.168.1.1/24
      [vlan 100]
 5    (config)# exit
 6    (config)# vlan 200
      [vlan 200]
 7    (config)# untagged-port 0/1-2
      [vlan 200]
 8    (config)# router-interface VLAN200
      [vlan 200]
 9    (config)# ip 192.168.2.1/24
      [vlan 200]
10    (config)# exit
11    (config)# link-aggregation 10
      [link-aggregation 10]
12    (config)# mode static
      [link-aggregation 10]
13    (config)# aggregated-port 0/3-6
      [link-aggregation 10]
14    (config)# port-priority 0/6 200
      [link-aggregation 10]
15    (config)# max-active-port 3
      [link-aggregation 10]
16    (config)# exit

表4-16　本装置Aのコンフィグレーション解説

解説番号 解説
1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
2 ポート0/0，0/3，0/4，0/5，0/6をUntaggedポートに設定します。
3 レイヤ3機能に使用するVLAN名称（VLAN100）を設定します。
4 当該VLANに関してIPアドレス192.168.1.1/24を設定します。
5 vlanモードからグローバルコンフィグモードに戻ります。
6 ポートVLANとしてVLAN ID 200を定義します。
vlanモードに移行します。
7 ポート0/1とポート0/2をUntaggedポートに設定します。
8 レイヤ3機能に使用するVLAN名称（VLAN200）を設定します。
9 当該VLANに関してIPアドレス192.168.2.1/24を設定します。
10 vlanモードからグローバルコンフィグモードに戻ります。
11 リンクアグリゲーションID 10を定義します。
link-aggregationモードに移行します。
12 リンクアグリゲーションのモードをスタティックに設定します。
13 ポート0/3，0/4，0/5，0/6を当該リンクアグリゲーショングループに所属するポートに指定します。
14 ポート0/6のポート優先度（値が小さいほど高優先度）を128（デフォルト値）から200に変更します。
15 リンクアグリゲーショングループ内で実際に使用する回線の最大数を3とします。
この結果，当該リンクアグリゲーショングループの回線（4本）のうち，最もポート優先度が低い1回線（ポート0/6）がスタンバイ状態となり，残りの3回線が運用状態となります。
16 link-aggregationモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# vlan 100
      [vlan 100]
 2    (config)# untagged-port 0/0,3-6
      [vlan 100]
 3    (config)# router-interface VLAN100
      [vlan 100]
 4    (config)# ip 192.168.1.2/24
      [vlan 100]
 5    (config)# exit
 6    (config)# vlan 300
      [vlan 300]
 7    (config)# untagged-port 0/1-2
      [vlan 300]
 8    (config)# router-interface VLAN300
      [vlan 300]
 9    (config)# ip 192.168.3.1/24
      [vlan 300]
10    (config)# exit
11    (config)# link-aggregation 10
      [link-aggregation 10]
12    (config)# mode static
      [link-aggregation 10]
13    (config)# aggregated-port 0/3-6
      [link-aggregation 10]
14    (config)# port-priority 0/6 200
      [link-aggregation 10]
15    (config)# max-active-port 3
      [link-aggregation 10]
16    (config)# exit

表4-17　本装置Bのコンフィグレーション解説

解説番号 解説
1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
2 ポート0/0，0/3，0/4，0/5，0/6をUntaggedポートに設定します。
3 レイヤ3機能に使用するVLAN名称（VLAN100）を設定します。
4 当該VLANに関してIPアドレス192.168.1.2/24を設定します。
5 vlanモードからグローバルコンフィグモードに戻ります。
6 ポートVLANとしてVLAN ID 300を定義します。
vlanモードに移行します。
7 ポート0/1とポート0/2をUntaggedポートに設定します。
8 レイヤ3機能に使用するVLAN名称（VLAN300）を設定します。
9 当該VLANに関してIPアドレス192.168.3.1/24を設定します。
10 vlanモードからグローバルコンフィグモードに戻ります。
11 リンクアグリゲーションID 10を定義します。
link-aggregationモードに移行します。
12 リンクアグリゲーションのモードをスタティックに設定します。
13 ポート0/3，0/4，0/5，0/6を当該リンクアグリゲーショングループに所属するポートに指定します。
14 ポート0/6のポート優先度（値が小さいほど高優先度）を128（デフォルト値）から200に変更します。
15 リンクアグリゲーショングループ内で実際に使用する回線の最大数を3とします。
この結果，当該リンクアグリゲーショングループの回線（4本）のうち，最もポート優先度が低い1回線（ポート0/6）がスタンバイ状態となり，残りの3回線が運用状態となります。
16 link-aggregationモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
link-aggregation 10
  mode static
  max-active-port 3
  aggregated-port 0/3-6
  port-priority 0/6 200
!
vlan 100
  untagged-port 0/0,3-6
  router-interface VLAN100
  ip 192.168.1.1/24
!
vlan 200
  untagged-port 0/1-2
  router-interface VLAN200
  ip 192.168.2.1/24

＜本装置B＞
link-aggregation 10
  mode static
  max-active-port 3
  aggregated-port 0/3-6
  port-priority 0/6 200
!
vlan 100
  untagged-port 0/0,3-6
  router-interface VLAN100
  ip 192.168.1.2/24
!
vlan 300
  untagged-port 0/1-2
  router-interface VLAN300
  ip 192.168.3.1/24
