4.2.1　LACPリンクアグリゲーションの設定（レイヤ２通信）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

LACPリンクアグリゲーションによってレイヤ2中継を行う場合の設定例を示します。

(2)　構成図と設定条件

［構成図］

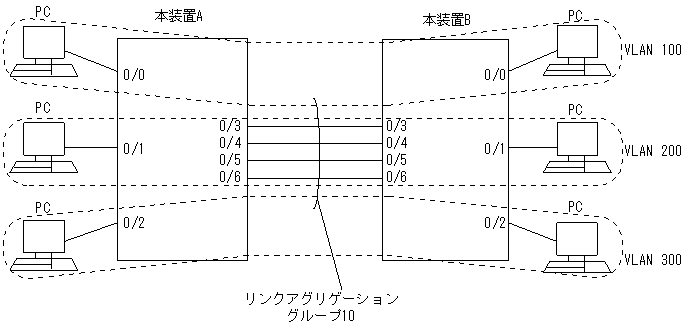

図4-6　構成図

[図データ]

［設定条件］
  1. 本装置Aと本装置BをLACPリンクアグリゲーションで接続します。
  2. リンクアグリゲーショングループのKey値を10とします。
  3. 本装置Aと本装置BはLACPDUを自発的に送信します。
  4. LACPDUの送信間隔を1秒とします。
  5. 本装置Aと本装置Bはレイヤ2中継だけを行います。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# vlan 100
      [vlan 100]
 2    (config)# untagged-port 0/0
      [vlan 100]
 3    (config)# tagged-port 0/3-6
      [vlan 100]
 4    (config)# exit
 5    (config)# vlan 200
      [vlan 200]
 6    (config)# untagged-port 0/1
      [vlan 200]
 7    (config)# tagged-port 0/3-6
      [vlan 200]
 8    (config)# exit
 9    (config)# vlan 300
      [vlan 300]
10    (config)# untagged-port 0/2
      [vlan 300]
11    (config)# tagged-port 0/3-6
      [vlan 300]
12    (config)# exit
13    (config)# link-aggregation 10
      [link-aggregation 10]
14    (config)# mode lacp
      [link-aggregation 10]
15    (config)# lacp-activity active
      [link-aggregation 10]
16    (config)# key 10
      [link-aggregation 10]
17    (config)# periodic-timer short
      [link-aggregation 10]
18    (config)# aggregated-port 0/3-6
      [link-aggregation 10]
19    (config)# exit

表4-11　本装置Aのコンフィグレーション解説

解説番号 解説
1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
2 ポート0/0をUntaggedポートに設定します。
3 ポート0/3，0/4，0/5，0/6をTaggedポートに設定します。
4 vlanモードからグローバルコンフィグモードに戻ります。
5 ポートVLANとしてVLAN ID 200を定義します。
vlanモードに移行します。
6 ポート0/1をUntaggedポートに設定します。
7 ポート0/3，0/4，0/5，0/6をTaggedポートに設定します。
8 vlanモードからグローバルコンフィグモードに戻ります。
9 ポートVLANとしてVLAN ID 300を定義します。
vlanモードに移行します。
10 ポート0/2をUntaggedポートに設定します。
11 ポート0/3，0/4，0/5，0/6をTaggedポートに設定します。
12 vlanモードからグローバルコンフィグモードに戻ります。
13 リンクアグリゲーションID 10を定義します。
link-aggregationモードに移行します。
14 リンクアグリゲーションのモードをLACPに設定します。
15 LACPDUを自発的に送信するように設定します。
16 当該リンクアグリゲーショングループが所属するポートのKeyを10に設定します。
17 LACPDUの送信間隔をshort（1秒）に設定します。
18 ポート0/3，0/4，0/5，0/6を当該リンクアグリゲーショングループに所属するポートに指定します。
19 link-aggregationモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
本装置Aと同じ設定です。

［コンフィグレーションの表示］

＜本装置A＞
link-aggregation 10
  mode lacp
  lacp-activity active
  key 10
  periodic-timer short
  aggregated-port 0/3-6
!
vlan 100
  untagged-port 0/0
  tagged-port 0/3-6
!
vlan 200
  untagged-port 0/1
  tagged-port 0/3-6
!
vlan 300
  untagged-port 0/2
  tagged-port 0/3-6

＜本装置B＞
本装置Aと同じ表示です。
