15.4.1　Tag-VLAN連携のLANスイッチ接続

本装置とLANスイッチをTag-VLAN連携で接続する場合の設定について説明します。

＜この項の構成＞

(1)　VLAN種別

(2)　Tag-VLAN連携設定

(3)　中継できるパケット

(4)　VLAN ID

(1)　VLAN種別

本装置がサポートするVLANは，IPv4およびIPv6パケットに関する通信だけです。本装置を接続するLANスイッチがそれ以外のVLAN(例えば，IPXなどのプロトコルVLAN)をサポートしている場合でも，LANスイッチに設定するVLANは，次に示すどちらかにしてください。

• LANスイッチが中継するIPv4およびIPv6パケットに関するVLAN
• LANスイッチの送受信ポートに関するVLAN

(2)　Tag-VLAN連携設定

本装置と，本装置に接続するLANスイッチのTag値の設定は一致させてください。LANスイッチとTag値の設定を一致させるときは，次に示す点に注意してください。

• VLAN設定をしたインタフェース(vlanオプションで指定)は，Tag付きパケットだけを送受信でき，Tagなしパケットを受信した場合，そのパケットを廃棄します。ただし，untaggedでVLANを設定すればtagなしパケットも送受信できます。
• VLAN設定をしていないインタフェースは，Tagなしパケットだけを送受信できます。Tag付きパケットを受信した場合，そのパケットを廃棄します。
• TPID(Tag Protocol Identifier)値は"0x9100"または"0x8100"を選択できます。

(3)　中継できるパケット

VLAN設定をしたインタフェース(コンフィグレーションコマンドのvlanオプションで指定)は，IPv4およびIPv6パケットARPパケットだけを送受信できます。本装置を接続するLANスイッチがそれ以外のパケットをサポートしている場合でも，次に示すパケットに関するVLANは使用しないでください。

• IPXパケット

(4)　VLAN ID

VLAN IDは本装置，LANスイッチから構成される仮想ネットワークの識別子のため，接続するLANスイッチのVLAN IDと一致させる必要があります。VLAN IDの不一致が発生した場合，パケットの廃棄などが発生して正しい通信が行えません。二つのVLANをLANスイッチ経由で本装置に設定する例を次の図に示します。

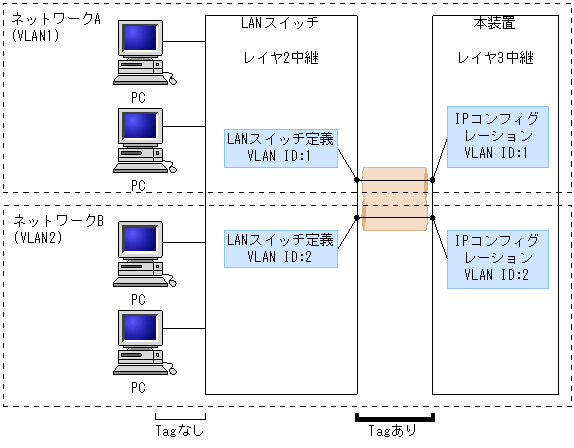

図15-1　二つのVLANをLANスイッチ経由で本装置に設定する例

• LANスイッチに設定するVLAN ID(「図15-1　二つのVLANをLANスイッチ経由で本装置に設定する例」のLANスイッチ定義)と，本装置に設定するIPコンフィグレーションのVLAN IDは同じ値にしてください。
