5.4.1 概要

レイヤ3冗長切替機能は,2台のスイッチが同一のIPアドレスとMACアドレスを引き継いで切り替えることでPCなどからのデフォルトゲートウェイを経由した通信を継続できるようにします。

GSRPレイヤ3冗長切替機能の概要を次に示します。なお,ここではPCなどを接続するネットワークを下流ネットワークと呼び,そこからIP中継する先のネットワークを上流ネットワークと呼びます。GSRPのマスタ/バックアップ切り替えは下流ネットワーク側に反映します。

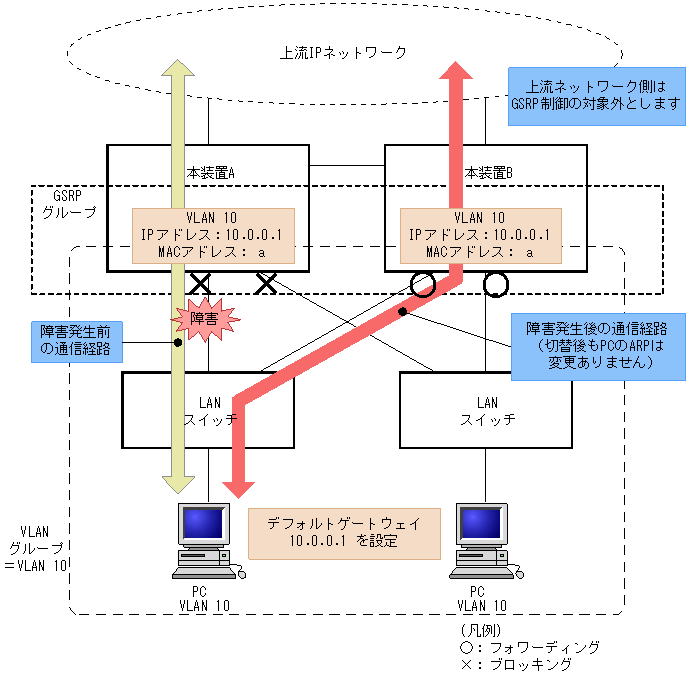

図5-8 GSRPレイヤ3冗長切替機能の概要

[図データ]

<この項の構成>
(1) デフォルトゲートウェイのIPアドレス
(2) デフォルトゲートウェイのMACアドレス

(1) デフォルトゲートウェイのIPアドレス

GSRPで冗長化するデフォルトゲートウェイのIPアドレスは,2台のGSRPスイッチで同じVLANに同じアドレスを設定します。マスタ状態のGSRPスイッチはVLANがアップ状態となり,デフォルトゲートウェイとしてIP中継を行います。バックアップ状態のGSRPスイッチのVLANはダウン状態となりIP中継を行いません。

(2) デフォルトゲートウェイのMACアドレス

GSRPで冗長化するデフォルトゲートウェイのMACアドレスはGSRPのプロトコル専用の仮想MACアドレスを使用します。仮想MACアドレスは,VLANグループ番号ごとに異なるアドレスを使用します。

マスタ状態の装置は,下流のLANスイッチに仮想MACアドレスを学習させるために,仮想MACアドレスを送信元MACアドレスとしたGSRP制御フレームを定期的に送信します。

GSRPで使用する仮想MACアドレスを以下に示します。

VLANグループ番号が8以下の場合は,次に示す方法で仮想MACアドレスを生成します。

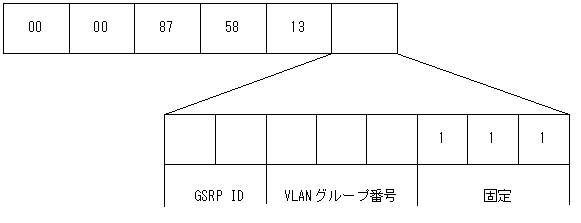

図5-9 GSRPレイヤ3冗長切替機能の仮想MACアドレスの生成方法(VLANグループ番号が8以下)

[図データ]

表5-5 GSRPレイヤ3冗長切替機能の仮想MACアドレスの生成方法(VLANグループ番号が8以下)

項目
GSRP ID GSRP ID 1〜4に対し,0〜3の値を設定します。レイヤ3冗長切替機能では,GSRP IDは1〜4の値である必要があります。
VLANグループ番号 VLANグループ番号1〜8に対し,0〜7の値を設定します。
固定(3ビット) 最下位3ビットは7固定とします。

VLANグループ番号が9以上の場合は,00:00:87:58:13:11〜00:00:87:58:13:99の範囲の仮想MACアドレスを,VLANグループ番号 9〜128に順番に割り当てます。
