5.3.2　装置障害時の動作

次の図に装置障害時の動作例を示します。

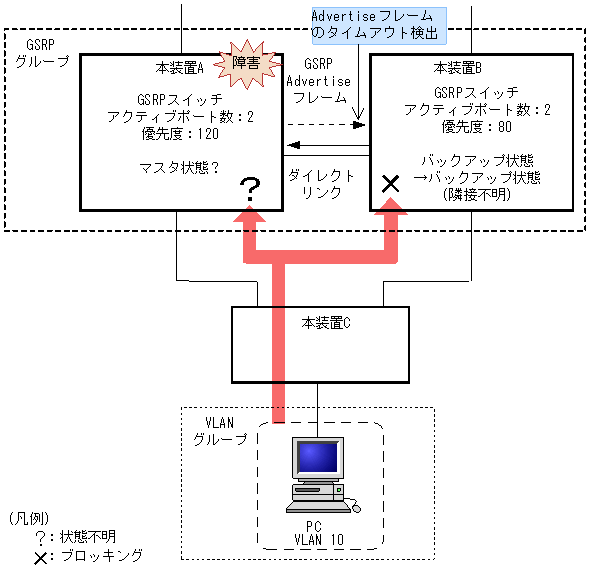

図5-5　装置障害時の動作

装置障害などが発生したことによって，マスタ状態の本装置AがGSRP Advertiseフレームを正常に送信できなくなった場合，本装置Bは本装置AからのGSRP Advertiseフレームの受信タイムアウトを検出します。このとき，本装置Bはバックアップ（隣接不明）状態に遷移します。バックアップ（隣接不明）状態では，バックアップ状態と同様，フレームの中継は行いません。バックアップ（隣接不明）状態になった場合，メッセージを出力し，運用者に対して装置の状態の確認を促します。

GSRPでは，バックアップ（隣接不明）状態となった本装置Bをマスタ状態へ切り替える手段として手動で切り替える方法と，自動的に切り替える方法の二つをサポートしています。

• 手動による切り替え
  GSRPでは手動でマスタ状態へ切り替えるための運用コマンド（set gsrp masterコマンド）をサポートしています。運用者は本装置Aのポートがブロッキングされていること，または装置が起動していないことを確認したうえで，本コマンドを使用することによって本装置Bをマスタ状態に遷移させることができます。set gsrp masterコマンド入力後の動作を次の図に示します。

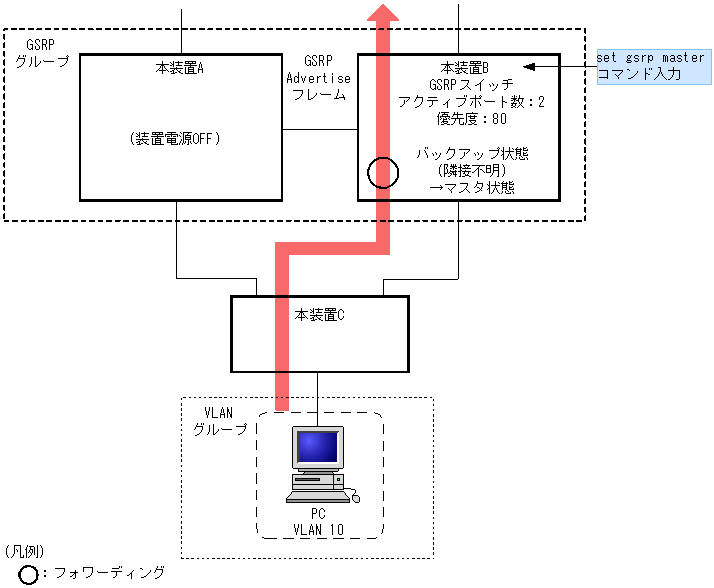

  図5-6　set gsrp masterコマンド入力後の動作



• 自動での切り替え（ダイレクトリンク障害検出）
  コンフィグレーションコマンドgsrpのno-neighbor-to-masterサブコマンドでdirect-downを指定することによって，バックアップ（隣接不明）状態に遷移した際，ダイレクトリンクのポートがダウン状態であれば，対向装置が装置障害状態であるとみなして，自動的にマスタ状態へ遷移します。
