1.2 QoS制御構造

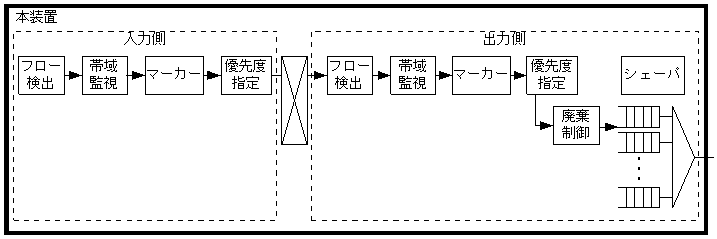

本装置のQoS制御の機能ブロックを次の図に示します。

図1-3 本装置のQoS制御の機能ブロック

[図データ]

図に示した機能ブロックの概要を次の表に示します。

表1-2 機能ブロックの概要

機能ブロック 機能概要
フロー検出 プロトコル種別やIPアドレス,ポート番号などの条件に一致するフローを検出します。
帯域監視 フローごとに帯域を監視して,帯域を超えたフローに対してペナルティを与えます。
マーカー IPヘッダ内のDSCPやTag-VLANヘッダのユーザ優先度の値を書き換える機能です。
優先度指定 フローをキューイングするキュー番号や,廃棄されやすさを示すキューイング優先度を指定します。
廃棄制御 パケットの優先度とキューの状態に応じて,該当パケットをキューイングするか廃棄するかを制御します。廃棄制御は出力側だけの機能です。
シェーパ 各キューからのパケットの出力順序および出力帯域を制御します。シェーパは出力側だけの機能です。

機能ブロックの詳細について,次の節から説明します。
