ハードウェア取扱説明書
- <この項の構成>
- (1) ケーブルの取り付け
- (2) ケーブルの取り外し
(1) ケーブルの取り付け
- 電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用した場合,火災・感電の原因となります。
- DC電源ケーブルの取り付け,取り外しは,教育を受けた技術者または保守員が行なってください。DC電源ケーブルでは端子盤への接続を行ないます。そのため,DC電源ケーブルの取り扱いを誤ると,火災・感電の原因となります。
- DC電源ケーブルの取り付け,取り外しを行なう場合は,作業を行なう前に電源設備側のブレーカがOFFになっていることを確認してください。電源設備のブレーカをONにしたまま作業を行なうと,感電の原因となります。
- 弊社が指定する仕様の電源ケーブルについては,「2.4.4 AX7804R−DCの電源設備」を参照してください。
- 【ステップ1】

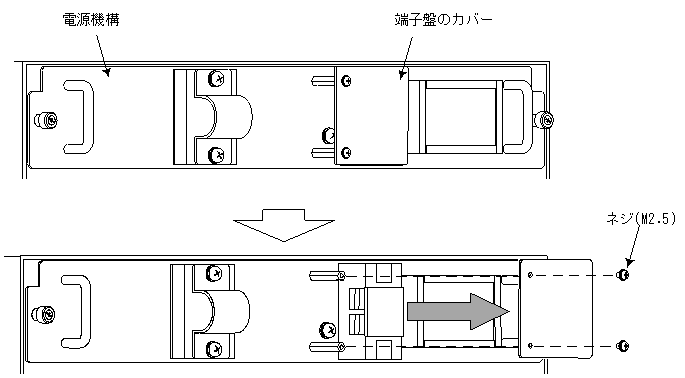

- 端子盤のカバーを取り外します。
図4-37 端子盤のカバーの取り外し
- 【ステップ2】

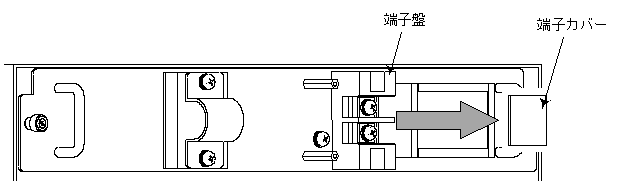

- 端子盤から端子カバーを取り外します。
図4-38 端子カバーの取り外し
- 【ステップ3】

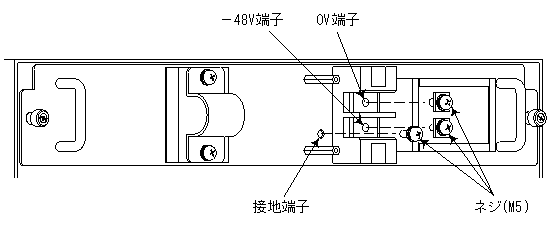

- 0V端子,−48V端子,接地端子のネジを取り外します。
図4-39 ネジの取り外し
- 【ステップ4】

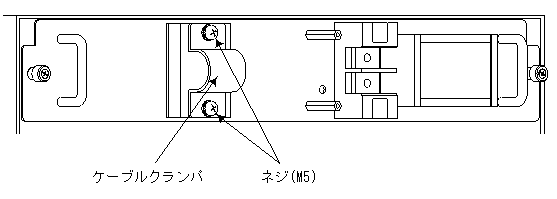

- ケーブルクランパのネジをゆるめます。
図4-40 ケーブルクランパの解放
- 【ステップ5】

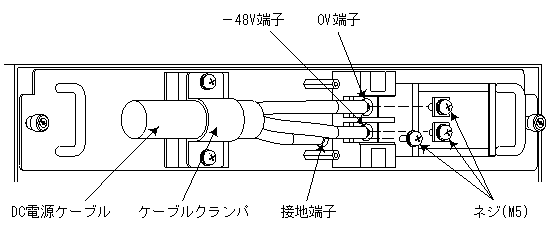

- DC電源ケーブルをケーブルクランパに通し,接地端子,0V端子,−48V端子の順にネジで止めます。
図4-41 端子の固定
- DC電源に接続する場合には,必ず接地端子を接続してください。接地を取らずに使用すると,感電の原因となるとともに,電気的雑音により,障害発生の原因となります。
- 【ステップ6】

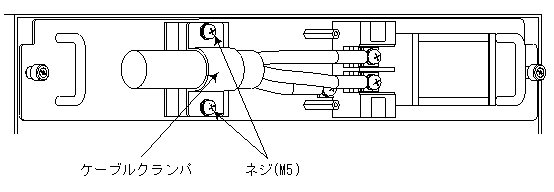

- DC電源ケーブルをケーブルクランパで固定します。(ケーブルクランパのネジを締めます。)
図4-42 DC電源ケーブルの固定
- 【ステップ7】

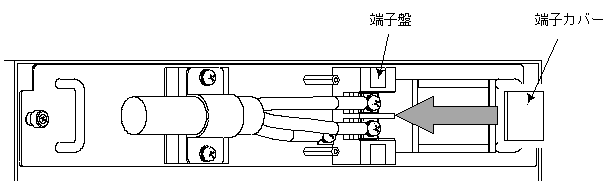

- 端子カバーを取り付けます。
図4-43 端子カバーの取り付け
- 【ステップ8】

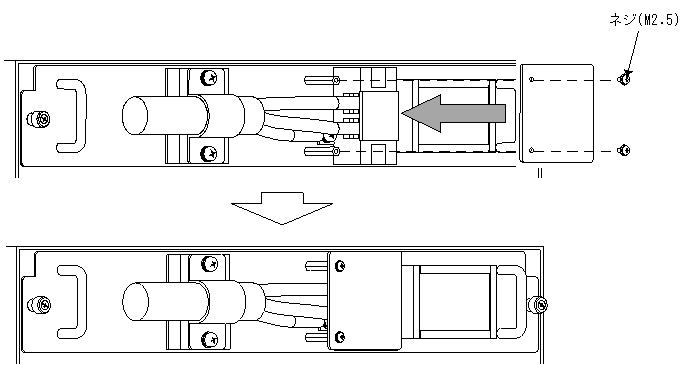

- 端子盤のカバーを取り付けます。
図4-44 端子盤のカバーの取り付け
- DC電源ケーブルを取り付けた後は,必ず端子盤のカバーを取り付けてください。端子盤のカバーを取り外したまま使用すると,感電の原因となります。
(2) ケーブルの取り外し
ケーブルを取り外す時には,「(1) ケーブルの取り付け」と逆の手順で行なってください。
- DC電源ケーブルの取り付け,取り外しは,教育を受けた技術者または保守員が行なってください。DC電源ケーブルでは端子盤への接続を行ないます。そのため,DC電源ケーブルの取り扱いを誤ると,火災・感電の原因となります。
- DC電源ケーブルの取り付け,取り外しを行なう場合は,作業を行なう前に電源設備側のブレーカがOFFになっていることを確認してください。電源設備のブレーカをONにしたまま作業を行なうと,感電の原因となります。
