ハードウェア取扱説明書
PRU内蔵型高密度ポートのネットワークインタフェース機構の外観を以下に示します。

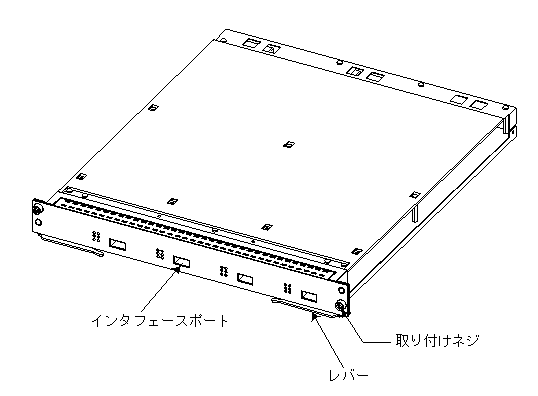

図1-88 PRU内蔵型高密度ポートのネットワークインタフェース機構の外観
- ＜この項の構成＞
- (1) RE1−10G4RX
- (2) RB2−10G4RX
(1) RE1−10G4RX
AX7700Rシリーズ用ネットワークインタフェース機構です。
RE1−10G4RXは以下のハードウェア仕様を備えています。
- イーサネットポート（10GBASE−SR／10GBASE−LR／10GBASE−ER／10GBASE−ZR）：4ポート
- RE1−10G4RXを使用する場合，XFPが必要になります。XFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-51 RE1−10G4RX正面パネルLEDの表示について」を参照してください。

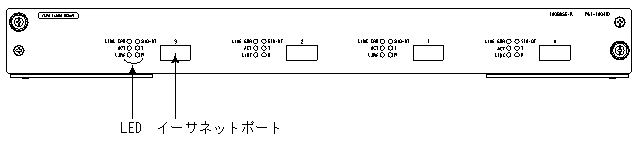

図1-89 RE1−10G4RXの正面外観
- ●LED
表1-51 RE1−10G4RX正面パネルLEDの表示について
名称 種類 状態 内容 LINK LED：緑 回線の動作状態を示す 緑点灯：リンク確立 ACT LED：緑 緑点灯：回線動作可能（回線オープン） LINE ERR LED：黄 黄点灯：障害検出 R LED：緑 緑点灯：フレーム受信中 T LED：緑 緑点灯：フレーム送信中 SIG−DT LED：緑 緑点灯：Signal Detect動作検出
- 上記は回線の動作状態を表すLEDについてです。ネットワークインタフェース機構の動作状態は，装置本体のPRU LEDに表示されます。PRU LEDについては「1.1 装置本体」を参照してください。
- PRU LEDが緑点灯していても，「表1-51 RE1−10G4RX正面パネルLEDの表示について」で示すLEDがすべて消灯している場合は，当該ネットワークインタフェース機構は停止しています。
(2) RB2−10G4RX
AX7800Rシリーズ共通のネットワークインタフェース機構です。
RB2−10G4RXは以下のハードウェア仕様を備えています。
- イーサネットポート（10GBASE−SR／10GBASE−LR／10GBASE−ER／10GBASE−ZR）：4ポート
- RB2−10G4RXを使用する場合，XFPが必要になります。XFPについては「1.8 トランシーバ」を参照してください。
- ●正面外観
- LEDについては「表1-52 RB2−10G4RX正面パネルLEDの表示について」を参照してください。

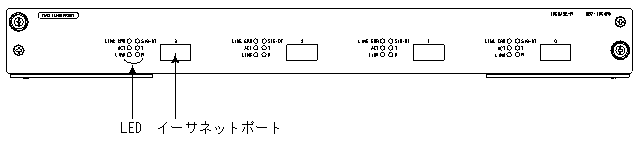

図1-90 RB2−10G4RXの正面外観
- ●LED
表1-52 RB2−10G4RX正面パネルLEDの表示について
名称 種類 状態 内容 LINK LED：緑 回線の動作状態を示す 緑点灯：リンク確立 ACT LED：緑 緑点灯：回線動作可能（回線オープン） LINE ERR LED：黄 黄点灯：障害検出 R LED：緑 緑点灯：フレーム受信中 T LED：緑 緑点灯：フレーム送信中 SIG−DT LED：緑 緑点灯：Signal Detect動作検出
- 上記は回線の動作状態を表すLEDについてです。ネットワークインタフェース機構の動作状態は，装置本体のPRU LEDに表示されます。PRU LEDについては「1.1 装置本体」を参照してください。
- PRU LEDが緑点灯していても，「表1-52 RB2−10G4RX正面パネルLEDの表示について」で示すLEDがすべて消灯している場合は，当該ネットワークインタフェース機構は停止しています。
