1.6.2 ネットワークインタフェース機構(PRU分離型高密度ポート)

PRU分離型高密度ポートのネットワークインタフェース機構の外観を以下に示します。

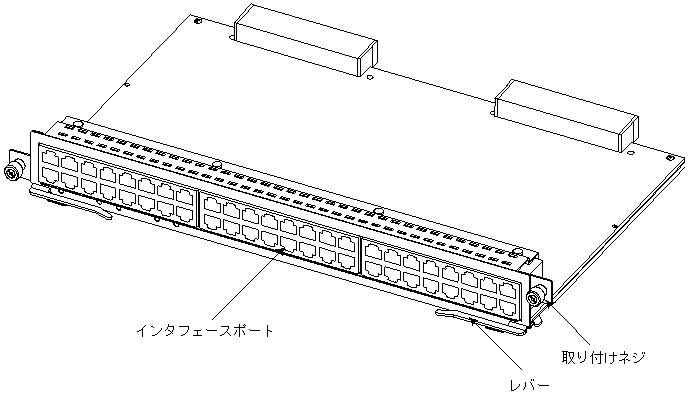

図1-86 PRU分離型高密度ポートのネットワークインタフェース機構の外観

[図データ]

<この項の構成>
(1) NE1G−48T

(1) NE1G−48T

AX7700RシリーズおよびAX7800Rシリーズ共通のネットワークインタフェース機構です。

NE1G−48Tは以下のハードウェア仕様を備えています。

●正面外観
LEDについては「表1-50 NE1G−48T正面パネルLEDの表示について」を参照してください。

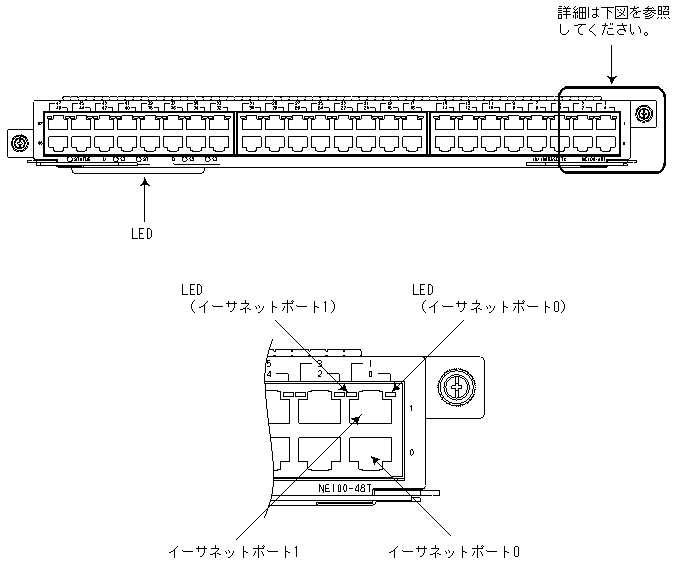

図1-87 NE1G−48Tの正面外観

[図データ]

●LED

表1-50 NE1G−48T正面パネルLEDの表示について

名称 種類 状態 内容
STATUS LED:緑/黄/赤 NIFの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :NIFの電源OFF(NIFの交換可能)
0〜47 LED:緑/黄 回線の動作状態を示す 緑点灯:リンク確立
緑点滅:リンク確立およびフレーム送受信中
黄点灯:障害検出
消灯 :STATUS LEDが緑点灯の場合は,リンク障害,閉塞,構成定義情報未定義のいずれか
U S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用)
U S3 LED:緑
D S2 LED:緑
D S3 LED:緑
