ハードウェア取扱説明書
AX7804R−DC用DC−48V電源機構です。
- <この項の構成>
- (1) 外観
- (2) LED
- (3) 付属品
(1) 外観
LEDについては「表1-22 POW−HSDCE2正面パネルLEDの表示について」を参照してください。

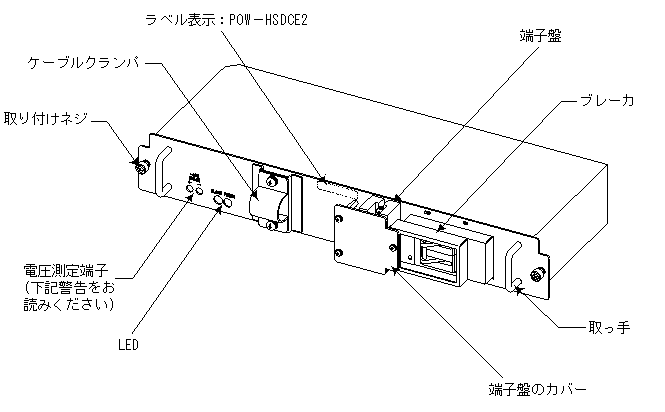

図1-42 POW−HSDCE2の外観
- POW−HSDCE2には電圧測定用の端子を設けています。ただし,電圧測定を行なうのは教育を受けた技術者または保守員の方です。上記以外の方は電圧測定を行なわないでください。
- また,電圧測定端子に虫ピン,クリップ等の先の細いものを差し込んだりしないでください。火災・感電の原因となります。
(2) LED
POW−HSDCE2では,下表に示す2つのLEDの組み合わせによって状態を表示します。
表1-22 POW−HSDCE2正面パネルLEDの表示について
名称 内容 POWER
(LED:緑)ALARM
(LED:赤)点灯 消灯 電源出力電圧正常 消灯 点灯 電源出力電圧異常 消灯 消灯 電源OFFまたは電源出力電圧異常(注1) (注1):電源の障害内容によっては,POWER LEDおよびALARM LEDの両方が消灯する場合があります。
(3) 付属品
付属品はありません。
- 電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用すると,火災・感電の原因となります。
- 弊社が指定する仕様の電源ケーブルについては,「2.4.4 AX7804R−DCの電源設備」を参照してください。
