運用ガイド
- <この項の構成>
- (1) EoMPLS(L2-VPN)のサイト間通信の障害切り分け手順
- (2) 対向LSRへの非VPN MPLS通信の確認
- (3) VC情報を確認する
- (4) Targeted LDPセッション状態を確認する
- (5) Targeted LDPセッションDownの要因を確認する
- (6) static vcコンフィグレーションを確認する
- (7) VCラベル,およびTunnel LSPラベルを確認する
(1) EoMPLS(L2-VPN)のサイト間通信の障害切り分け手順
EoMPLS(L2-VPN)のサイト間通信において障害が発生した場合,次の手順に従って,障害切り分けを行ってください。

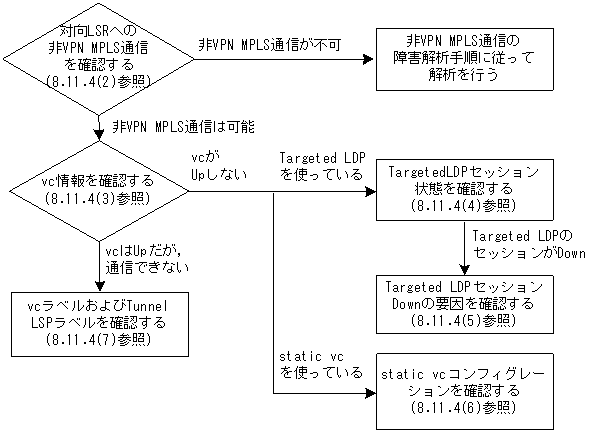

図8-11 EoMPLS(L2-VPN)通信の障害切り分け手順
(2) 対向LSRへの非VPN MPLS通信の確認
EoMPLS(L2-VPN)通信では,対向LSRのローカルアドレス(BGPピアのIPアドレス)への非VPN MPLS通信が可能である必要があります。「6.9.3 EoMPLS(L2-VPN)通信を確認する (1) 対向LSRへの非VPN MPLS通信の確認」に従って,対向LSRのローカルアドレスに対する出力ラベルを中心に,非VPN MPLS通信を確認してください。
- 非VPN MPLS通信は可能である場合
「(3) VC情報を確認する」に進んでください。
- 非VPN MPLS通信が不可の場合
「8.11.2 非VPN MPLS通信の障害」に従って,MPLS網通信の確認を行ってください。
(3) VC情報を確認する
「6.9.3 EoMPLS(L2-VPN)通信を確認する (2) EoMPLS(L2-VPN)のVCの状態を確認する」に従って,通信できないサイト間のVCの状態を確認してください。
- VCの状態がUPの場合
「(7) VCラベル,およびTunnel LSPラベルを確認する」に進んでください。
- VCの状態がUP以外の場合
- Targeted LDPを使ってVCを設定している場合
「(4) Targeted LDPセッション状態を確認する」へ進んでください。
- static vcを使ってVCを設定している場合
「(6) static vcコンフィグレーションを確認する」へ進んでください。
(4) Targeted LDPセッション状態を確認する
「6.9.3 EoMPLS(L2-VPN)通信を確認する (3) Targeted LDPセッション状態を確認する」に従って,Targeted LDPのセッションUp/Downを確認してください。セッションがDownしているならば,「(5) Targeted LDPセッションDownの要因を確認する」へ進んでください。
(5) Targeted LDPセッションDownの要因を確認する
「6.9.3 EoMPLS(L2-VPN)通信を確認する (4) Targeted LDPセッションDownの要因を確認する」に従って,Targeted LDPセッションがDownする原因を確認してください。
(6) static vcコンフィグレーションを確認する
static vcコンフィグレーションを確認してください。コンフィグモードに入り,show mpls l2transportコマンドで確認できます。
(7) VCラベル,およびTunnel LSPラベルを確認する
「6.9.3 EoMPLS(L2-VPN)通信を確認する (5) VCラベル,およびTunnel LSPラベルを確認する」に従って,EoMPLS(L2-VPN)に関わるラベル情報を確認してください。
