8.11.3　IP-VPNのサイト間通信の障害

＜この項の構成＞

(1)　IP-VPNのサイト間通信の障害切り分け手順

(2)　MPLSラベルを確認する

(3)　MPLSパケットの通信を確認する

(4)　通過ルータを確認する

(5)　対向LSRへの非VPN MPLS通信を確認する

(6)　IP-VPN経路情報を確認する

(7)　リモートサイトへのmp-BGPピアリング情報を確認する

(8)　ローカルサイトの経路情報を確認する

(1)　IP-VPNのサイト間通信の障害切り分け手順

IP-VPNサイト間通信において障害が発生した場合，次の手順に従って，障害切り分けを行ってください。

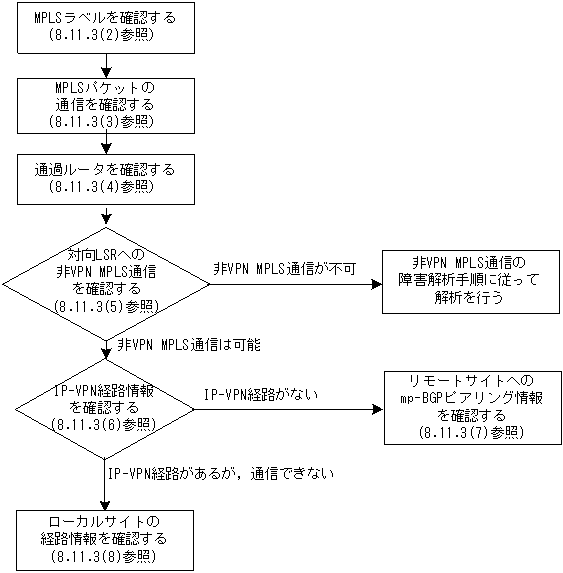

図8-10　IP-VPN通信の障害切り分け手順

(2)　MPLSラベルを確認する

「6.9.2　IP-VPN通信を確認する　(4)　MPLSラベルを確認する」に従って，リモートサイトに対する出力ラベルとローカルサイトに対する入力ラベルを確認します。

(3)　MPLSパケットの通信を確認する

「6.9.2　IP-VPN通信を確認する　(5)　MPLSパケットの通信を確認する」に従って，MPLSパケットの到達性を確認できます。

(4)　通過ルータを確認する

「6.9.2　IP-VPN通信を確認する　(6)　通過ルータを確認する」に従って，宛先アドレスまでの通過ルータを確認できます。

(5)　対向LSRへの非VPN MPLS通信を確認する

IP-VPN通信では，対向LSRのローカルアドレス(BGPピアのIPアドレス)への非VPN MPLS通信が可能である必要があります。「6.9.2　IP-VPN通信を確認する　(1)　対向LSRへの非VPN MPLS通信の確認」に従って，対向LSRのローカルアドレスに対する出力ラベルを中心に，非VPN MPLS通信を確認してください。

• 非VPN MPLS通信は可能である場合
  「(6)　IP-VPN経路情報を確認する」に進んでください。

• 非VPN MPLS通信が不可の場合
  「8.11.2　非VPN MPLS通信の障害」に従って，MPLS網通信の確認を行ってください。


(6)　IP-VPN経路情報を確認する

「6.9.2　IP-VPN通信を確認する　(2)　IP-VPN経路情報を確認する」に従ってIP-VPN経路情報を確認します。本装置が取得した経路情報を確認してください。

• IP-VPN経路情報がある場合
  「(8)　ローカルサイトの経路情報を確認する」を参照してください。

• IP-VPN経路情報がない場合
  「(7)　リモートサイトへのmp-BGPピアリング情報を確認する」に進んでください。


(7)　リモートサイトへのmp-BGPピアリング情報を確認する

「6.9.2　IP-VPN通信を確認する　(3)　mp-BGPのピアリング情報を確認する」に従ってmp-BGPピアリングの状態を確認します。

(8)　ローカルサイトの経路情報を確認する

「8.6.2　RIP経路情報がない」〜「8.6.4　BGP4経路情報がない【OP-BGP】」を参照してローカルサイトのルーティングプロトコル情報を確認してください。確認する場合にはコマンドパラメータにvpnを指定してください。
