解説書 Vol.1
- ＜この項の構成＞
- (1) LDP
- (2) スタティックLSP
(1) LDP
LDPでは，各LSRが学習したMPLS網内の経路エントリのそれぞれをFECとしてラベルを付与して配布します。これを受信したLSRは，バインディング情報としてすべてのFEC，ラベル，および送信元LSRの情報をいったん内部テーブルに格納します。その後，各FECに対して送信元LSRが経路情報でNext Hopとなっているエントリを取り出して，アクティブなラベル情報としてMPLS転送テーブルに格納し，これを基にMPLS転送を行います。各LSRでこの処理が行われることで，MPLS網の出入口エッジルータ間にLSPが確立します。
これらのことから，LDPの場合のLSP設定契機はMPLS網内経路情報生成時のTopology Drivenだけです。

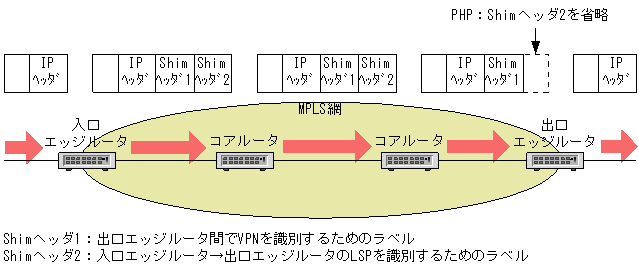

なお，出口エッジルータは受信したパケットにMPLS網内転送用のラベルを参照する必要はないため，出口エッジルータ直前のLSRで外側Shimヘッダを省略します。これをPHP（Penultimate Hop Popping）と呼びます。具体的にはラベル配布時に，ダイレクト経路にはラベル値としてImplicit Nullを意味する3を割り当てて配布します。PHPとMPLSパケットフォーマットを次の図に示します。
(2) スタティックLSP
スタティックLSPでは，入口エッジルータで特定のFECを指定して，出力ラベルと出力インタフェースをコンフィグレーションで設定します。LSPに沿った各LSRでは，入力ラベルを指定して，出力ラベルと出力インタフェースをコンフィグレーションで設定します。各LSRでこれら設定が行われることで，アクティブなラベル情報としてMPLS転送テーブルに格納し，これを基にMPLS転送を行います。
これらのことから，スタティックLSPの場合のLSP設定契機はコンフィグレーションによるProvisioningだけです。
なお，パケット転送に関しては，LDPと同様です。
