16.2.2 MLDの動作

<この項の構成>
(1) MLDv1の動作
(2) MLDv2の動作

(1) MLDv1の動作

MLDメッセージを次の表に示します。

表16-2 MLDv1メッセージ

タイプ 意味 サポート
送信 受信
Multicast Listener Query General Query IPv6マルチキャストグループの参加問い合わせ(全グループ宛て)
Group-Specific Query IPv6マルチキャストグループの参加問い合わせ(特定グループ宛て)
Multicast Listener Report 加入しているIPv6マルチキャストグループの報告 ×
Multicast Listener Done IPv6マルチキャストグループからの離脱報告 ×

(凡例) ○:サポートする ×:サポートしない


(2) MLDv2の動作

MLDv2はフィルタモードと送信元リストを指定することで,送信元フィルタリング機能を実現します。フィルタモードには次の二つのモードがあります。

MLDv2メッセージを次の表に示します。

表16-3 MLDv2メッセージ

タイプ 意味 サポート
送信 受信
Version 2 Multicast Listener Query General Query IPv6マルチキャストグループの参加問い合わせ(全グループ宛て)
Multicast Address Specific Query IPv6マルチキャストグループの参加問い合わせ(特定グループ宛て)
Multicast Address and Source Specific Query IPv6マルチキャストグループの参加問合せ(特定の送信元およびグループ宛て)
Version 2 MulticastListener Report Current StateReport 加入しているIPv6マルチキャストグループとフィルタモード報告 ×
State ChangeReport 加入しているIPv6マルチキャストグループとフィルタモードの更新報告 ×

(凡例) ○:サポートする  ×:サポートしない


フィルタモードおよび送信元リストはグループ加入後に変更することが可能で,Reportメッセージに含まれるMulticast Address Recordで指定します。本装置がサポートするMulticast Address Recordタイプを次の表に示します

表16-4 Multicast Address Recordタイプ

タイプ 意味 サポート
Current State Report MODE_IS_INCLUDE INCLUDEモードであることを示します
MODE_IS_EXCLUDE EXCLUDEモードであることを示します
(送信元リストは無視します)
State Change Report CHANGE_TO_ INCLUDE_MODE フィルタモードをINCLUDEに変更することを示します
CHANGE_TO_ EXCLUDE_MODE フィルタモードをEXCLUDEに変更することを示します
(送信元リストは無視します)
ALLOW_NEW_ SOURCES データの受信を希望する送信元を追加することを示します
BLOCK_OLD_ SOURCES データの受信を希望する送信元を削除することを示します

(凡例) ○:サポートする


MLDv1メッセージを使用したMLDv1の動作を次に示します。

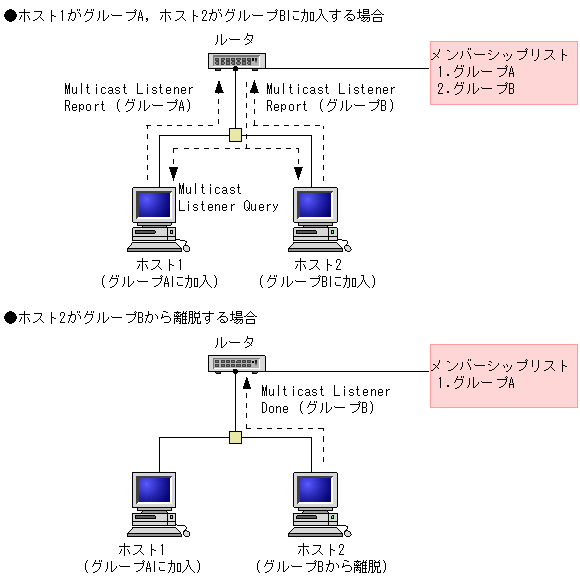

MLDv1グループ参加・離脱動作を次の図に示します。

図16-2 MLDv1グループ参加・離脱動作

[図データ]

MLDv2メッセージを使用したMLDv2の動作を次に示します。

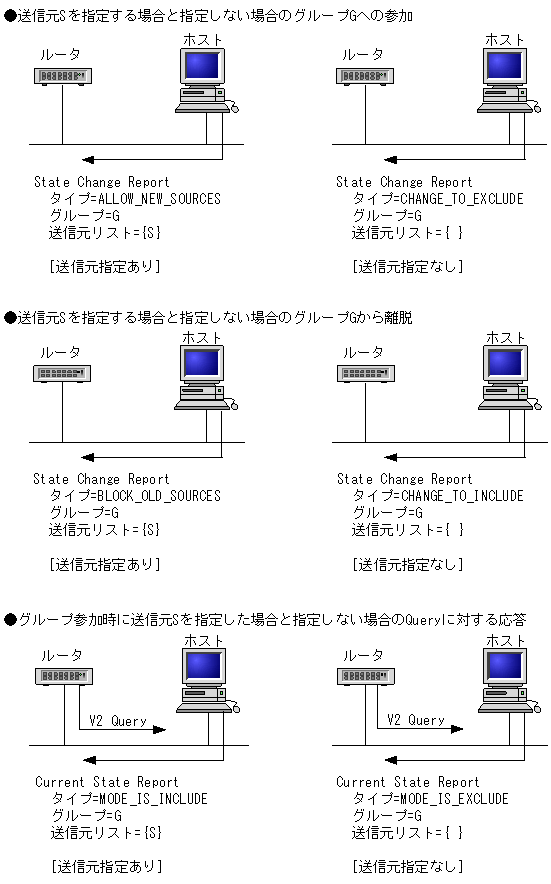

ホストからのMLDv2 Reportメッセージ送信動作を次の図に示します。

図16-3 MLDv2グループ参加・離脱動作

[図データ]
