8.7　経路集約(RIP/OSPF)

経路集約は一つまたは複数の経路情報から該当する経路情報を包含するようなネットワークマスクのより短い経路情報を生成します。これは複数の経路情報から該当する経路情報を包含するような一つの経路情報を生成し，隣接ルータなどに集約経路を通知することでネットワーク上の経路情報の数を少なくする手法です。例えば，172.16.178.0/24の経路情報や172.16.179.0/24の経路情報を学習した場合に172.16.0.0/16の集約された経路情報を生成するなどです。

経路集約の指定はコンフィグレーションコマンドaggregate(経路集約)で明示的に指定する必要があります。集約元の経路情報はフィルタリング条件によって特定できます。集約元経路情報のフィルタリング条件を次の表に示します。

表8-29　集約元経路情報のフィルタリング条件

集約元プロトコル フィルタリング条件(集約元経路情報) 備考
RIP
  • 経路情報のタグ値
  • 経路情報の宛先ネットワーク
  • 学習元VPN ID
 RIPで学習された経路情報
OSPF
  • 経路情報の宛先ネットワーク
  • 学習元VPN ID
 OSPFで学習された経路情報
OSPFASE
  • 経路情報のタグ値
  • 経路情報の宛先ネットワーク
  • 学習元VPN ID
 OSPFのAS外経路情報
DIRECT
  • 経路情報の宛先ネットワーク
  • 学習元VPN ID
 直結インタフェースの経路情報
STATIC
  • 経路情報の宛先ネットワーク
  • 学習元VPN ID
 スタティックの経路情報
AGGREGATE
  • 経路情報の宛先ネットワーク
  • 学習元VPN ID
 経路集約によって生成された経路情報

また，集約元経路情報にはフィルタリング条件ごとにその経路情報のプリファレンス値を指定することができます。プリファレンス値を指定していない場合は，集約経路のデフォルトのプリファレンス値(130)が使用されます。なお，集約元の経路情報が学習されていない場合には集約経路情報は生成されません。

＜この節の構成＞
(1)　集約元経路の広告抑止
(2)　集約経路の転送方法

(1)　集約元経路の広告抑止

経路集約後，集約経路については広告するが集約元となった経路については広告対象外にできます。例えば，集約元経路以外のRIP経路は広告したいが集約元のRIP経路を広告しないなどです。

集約元経路の広告抑止は集約経路単位または全集約経路に対して指定できます。集約経路単位に指定する場合は，コンフィグレーションコマンドaggregateのsummary-onlyサブコマンドで指定します。全集約経路を対象とする場合はコンフィグレーションコマンドoptionsのsummary-onlyパラメータで指定します。

集約元経路の広告抑止の適用例を次の図に示します。

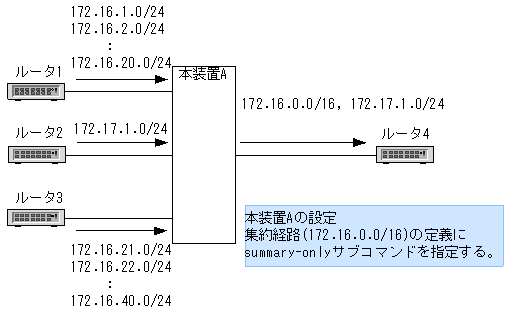

図8-45　集約元経路の広告抑止の適用例

[図データ]

本装置Aは，ルータ1より172.16.1.0/24，172.16.2.0/24，…，172.16.20.0/24を受信し，ルータ2より172.17.1.0/24を受信し，ルータ3より172.16.21.0/24，172.16.22.0/24，…，172.16.40.0/24を学習します。本装置Aでは，集約経路172.16.0.0/16と学習経路172.17.1.0/24をルータ4へ広告するようにエキスポート・フィルタを定義します。このとき，summary-onlyサブコマンドを指定して学習経路から集約経路172.16.0.0/16を生成するように定義した場合，エキスポート・フィルタに集約元経路の広告を抑止する設定が不要となります。経路集約コンフィグレーション例と経路集約前後の経路を次の図に示します。

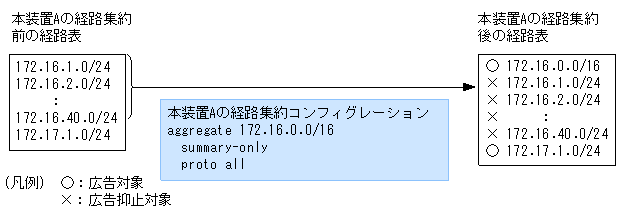

図8-46　経路集約コンフィグレーション例と経路集約前後の経路

[図データ]

(2)　集約経路の転送方法

集約経路はリジェクト経路です。より優先する経路がないパケットは廃棄されます。

集約経路がリジェクト経路になっているのは，ルーティングループを防ぐためです。集約経路を広告すると，その集約経路宛てのパケットが本装置へ転送されてきます。ここで本装置が集約元経路の無いパケットをデフォルト経路などの次善の経路に従って転送すると，デフォルト経路転送先装置と本装置の間でルーティングループが発生することがあります。これを防ぐため，集約経路はリジェクト経路になっています。

ただし，noinstallサブコマンドを指定した集約経路はパケットを廃棄しません。デフォルト経路など次善の経路がある場合は，その経路に従ってパケットを転送します。noinstallサブコマンドは，広告用に集約経路を設定したいが，その集約経路でパケットを廃棄するよりも次善の経路に従って転送した方がよい場合に使用します。
