8.5.12　高速経路切替機能

スタティック経路などOSPF以外のプロトコルで生成した同一宛先の経路を組み合わせることによって，第2優先経路への高速経路切替機能を適用できます（「表9-7　高速経路切替を適用する経路の組み合わせ」を参照してください）。

第2優先経路への高速経路切替機能の詳細については「9.2.5　高速経路切替機能」を参照してください。

コンフィグレーションコマンドoptionsのfast-rerouteパラメータを設定した場合，高速切替機能が有効になります。さらに，コンフィグレーションコマンドospfのfast-rerouteサブコマンドを設定すると，AS外経路の経路計算でAS外経路の高速経路切替機能が動作します。高速経路切替機能のサポート範囲を次の表に示します。

なお，マルチパス機能を使用している場合，経路のネクストホップ数が増加した契機では高速経路切替機能が動作しません。

表8-21　OSPFの高速経路切替機能のサポート範囲

切替契機	切替内容	OSPFの AS内経路	OSPFの AS外経路
インタフェースダウン BFD機能による隣接障害検出	他プロトコル経路への切り替え	○	○
	マルチパス経路の縮退	○	○
	ネクストホップ変更	×	○※
AS境界ルータまでの経路の変更	他プロトコル経路への切り替え	×	×
	マルチパス経路の縮退	×	○※
	ネクストホップ変更	×	○※

（凡例）　○：サポートしています　×：サポートしていません

注※　AS外経路の高速経路切替機能で動作します。

＜この項の構成＞

(1)　AS外経路の高速経路切替機能

(1)　AS外経路の高速経路切替機能

AS外経路の高速経路切替機能は，AS外経路の広告元ルータ単位で経路をグループ化して，広告元からAS境界ルータまでの経路が変更された場合に，グループ化している経路をまとめて変更する機能です。本機能によって，BGP4経路を大量に学習している場合にOSPFのAS外経路を優先的に切り替えられます。

本機能は，AS境界ルータ向きのネクストホップやコストの変更を検出した場合にそのAS境界ルータ向きのAS外経路の一つをチェックして，その経路のネクストホップが変わるときに動作します。

ただし，次の場合にはAS外経路の高速経路切替が動作しません。

• 宛先となるAS境界ルータが到達不能になった場合
• エリア境界ルータで，ネクストホップが別エリアに切り替わった場合
• 宛先となるAS境界ルータへの経路の宛先タイプが変更された場合
  例えば，本装置が接続しているエリア内に存在していたAS境界ルータが，エリア境界ルータ経由に切り替わった場合。

• AS外経路の付加情報（メトリック，メトリックタイプ，タグ）の変更通知が契機の場合

なお，複数のAS境界ルータから同じ宛先のAS外経路を学習している場合に切り替え前後のネクストホップが単一のAS境界ルータを向いていないときは，機能に制限があります。注意事項を次に示します。

［注意事項］

1. OSPFの経路計算では，通常のAS外経路の計算をする前に，本機能によって同一のAS境界ルータから学習している経路をまとめて変更します。その際，別のAS境界ルータ向きの経路に切り替った場合，一部の経路ではそのAS境界ルータが最短経路ではない可能性がありますが，通常のAS外経路の計算をして最短経路に切り替えるため，すぐに回復します。
2. マルチパス機能を使用している場合に，AS外経路のネクストホップが単一のAS境界ルータではなく複数のAS境界ルータを向いているとき，それらのAS外経路の切り替え前後のネクストホップがすべて同じであれば，本機能は有効となります。しかし，一部の経路だけシングルパスとなっている場合など，切り替え前後のネクストホップが同じではないときは，一部の経路で本機能が有効になりません。
3. 他プロトコル（OSPFの別ドメインでの経路学習も含む）で代替経路を学習する場合は，本機能を使用しないでください。他プロトコルで学習した経路が第2優先経路として登録されて，本機能よりも第2優先経路への切り替えが優先して動作します。
4. NSSAのエリア境界ルータからAS外経路を学習している場合，通常のOSPF経路計算はフォワーディングアドレスを基に最短経路を計算しますが，本機能ではAS境界ルータ（NSSAのエリア境界ルータ）への最短経路を計算します。

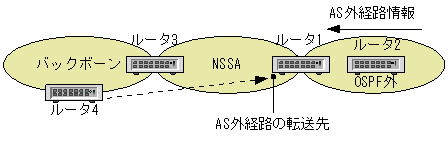

   次の図に示す構成では，ルータ3はルータ1からルータ2宛てのAS外経路（Type7LSA）を学習して，バックボーンエリアにAS外経路（Type5LSA）を広告しています。ルータ4は，学習したAS外経路のフォワーディングアドレス（転送先）にルータ1のアドレスが設定されているので，通常のOSPF経路計算では，このフォワーディングアドレス宛ての経路からAS外経路のネクストホップを解決します。このような状況でNSSA内の障害などによってフォワーディングアドレス宛て経路のコストが変化しても，ルータ4で本機能は動作しません。
