4.6.1 リンクアグリゲーション概説

<この項の構成>
(1) 概要
(2) リンクアグリゲーション構成

(1) 概要

リンクアグリゲーションは,隣接装置との間を複数のイーサネット回線で接続し,それらを束ねて一つの仮想リンクとして扱う機能です。この仮想リンクをリンクアグリゲーショングループと呼びます。リンクアグリゲーションによって接続装置間の帯域の拡大や回線冗長性を確保できます。

(2) リンクアグリゲーション構成

リンクアグリゲーションの構成例を次の図に示します。この例では4本の回線を集約しています。集約している回線の内の1本が障害となった場合には,リンクアグリゲーショングループから離脱し,残りの回線でリンクアグリゲーショングループとして通信を継続します。なお,本装置はNIFをまたがってリンクアグリゲーショングループに属する回線を設定できるので,NIF障害によってリンクアグリゲーショングループ内の全回線が障害になることを回避できます。

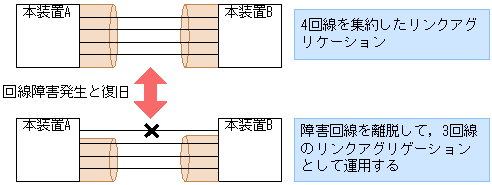

図4-11 リンクアグリゲーションの構成例

[図データ]
