5.7.4　シングルガイドの取り付けと取り外し

標準ポートのネットワークインタフェース機構をパケットルーティング機構に搭載する場合は，パケットルーティング機構にシングルガイドを取り付けます。

また，PRU分離型高密度ポートのネットワークインタフェース機構をパケットルーティング機構に搭載する場合は，パケットルーティング機構からシングルガイドを取り外します。

＜この項の構成＞

(1)　取り外し方

(2)　取り付け方

(1)　取り外し方

シングルガイドの取り外しは以下の手順で行ないます。

【ステップ1】

装置本体からパケットルーティング機構を取り外します。(パケットルーティング機構の取り外しについては，「5.6　パケットルーティング機構の増設および交換」 を参照してください。)

【ステップ2】

パケットルーティング機構のシングルガイドのネジを取り外します。

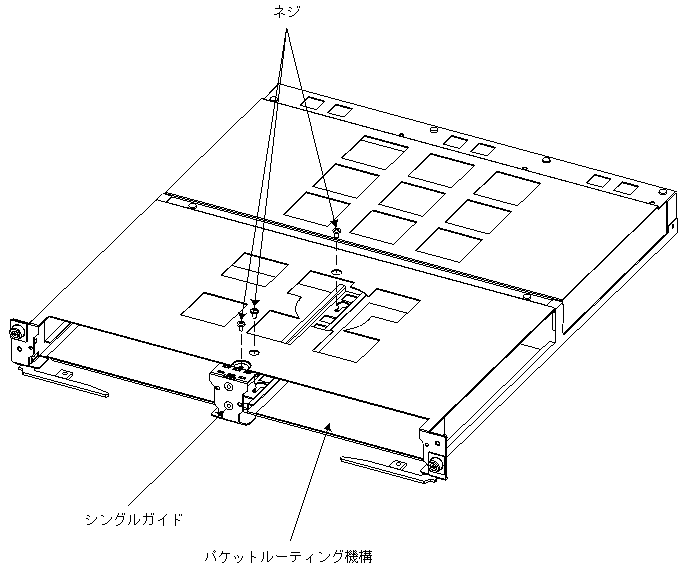

図5-79　ネジの取り外し

【ステップ3】

パケットルーティング機構からシングルガイドを取り外します。

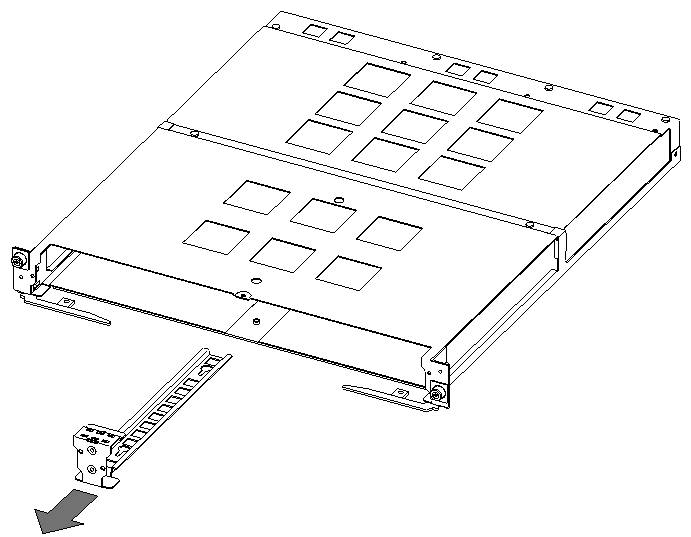

図5-80　シングルガイドの取り外し

---

取り外したシングルガイド，ネジは大切に保管してください。

---

【ステップ4】

装置本体にパケットルーティング機構を取り付けます。(パケットルーティング機構の取り付けについては，「5.6　パケットルーティング機構の増設および交換」 を参照してください。)

(2)　取り付け方

シングルガイドの取り付けは以下の手順で行ないます。

【ステップ1】

装置本体からパケットルーティング機構を取り外します。(パケットルーティング機構の取り外しについては，「5.6　パケットルーティング機構の増設および交換」 を参照してください。)

【ステップ2】

パケットルーティング機構の図の位置にネジを2本だけ取り付けます。（このとき，ネジを完全に締め込まず，シングルガイドが取り付けられるようにしておきます。）

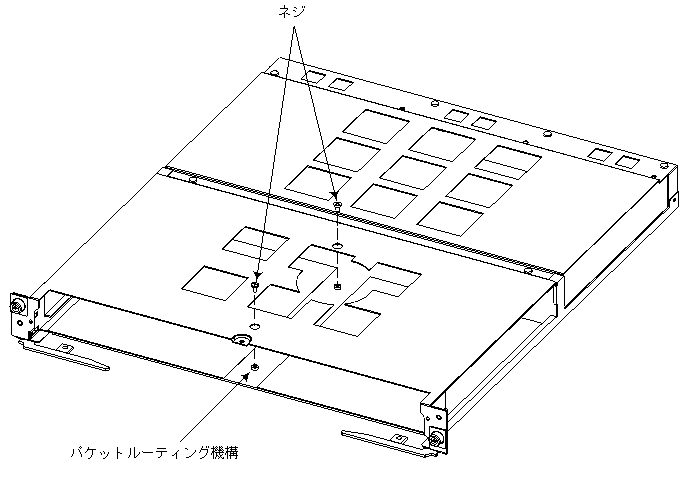

図5-81　ネジの仮止め

【ステップ3】

パケットルーティング機構にシングルガイドを取り付けます。

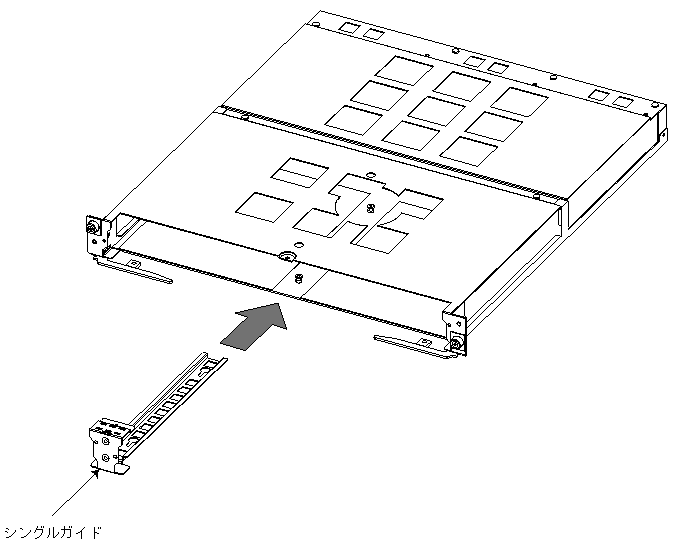

図5-82　シングルガイドの取り付け

【ステップ4】

ネジでシングルガイドを固定します。（ネジ(A)を取り付け，ネジ(A)，ネジ(B)の順で締めます。）

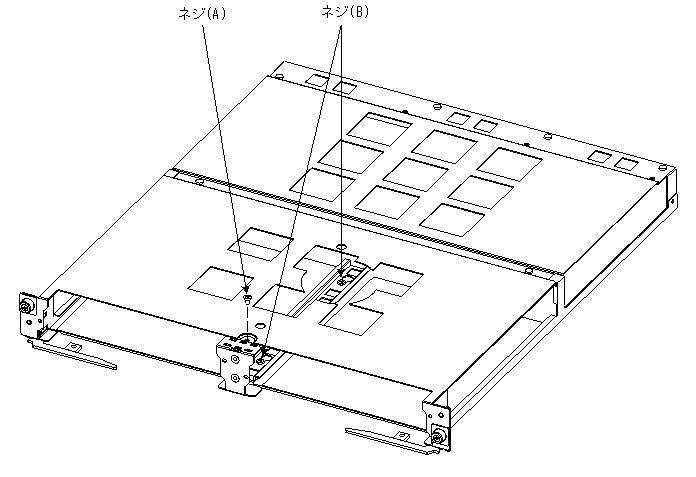

図5-83　シングルガイドの固定

【ステップ5】

装置本体にパケットルーティング機構を取り付けます。(パケットルーティング機構の取り付けについては，「5.6　パケットルーティング機構の増設および交換」 を参照してください。)
