基本制御機構の増設および交換方法は,AX7700RシリーズおよびAX7800Rシリーズで共通となっています。
なお,基本制御機構の増設,交換は,装置の電源を入れたままで行なうことができます。装置の電源を入れたままで基本制御機構の増設,交換を行なう場合,運用端末からコマンドの入力が必要になります。入力するコマンドについては「AX7800R・AX7700Rソフトウェアマニュアル 運用ガイド」を参照してください。
- 基本制御機構の増設,交換作業は,教育を受けた技術者または保守員が行なってください。
- 上記以外の方が作業して誤った取り扱いをした場合,けが・装置故障の原因となります。
- 基本制御機構の搭載部品やはんだ面には手を触れないでください。また,保管する場合は静電防止袋の中に入れて保管してください。
- 増設する場合はブランクパネルを取り外してください。なお,取り外したブランクパネルは大切に保管してください。
- 装置の電源を入れたままで基本制御機構の増設,交換を行なう場合,運用端末からコマンドを入力する代わりに,システム操作パネルを使用することができます。システム操作パネルの操作方法については,「AX7800R・AX7700Rソフトウェアマニュアル 運用ガイド 4章 システム操作パネルの操作」 を参照してください。
- <この節の構成>
- (1) 取り外し方
- (2) 取り付け方
(1) 取り外し方
基本制御機構を取り外すには,以下の手順で行ないます。
- 【ステップ1】
- 基本制御機構のネジを緩めます。

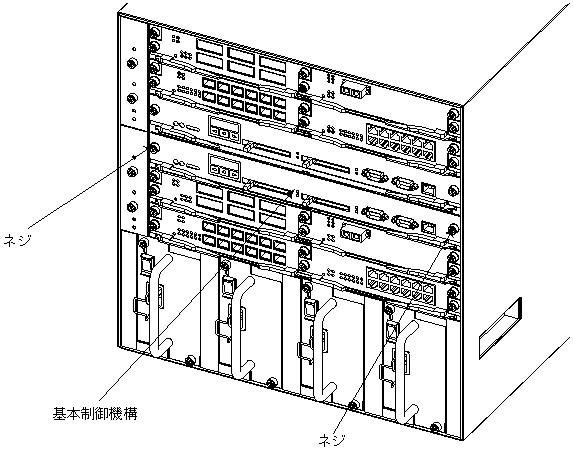

図5-49 基本制御機構のネジの取り外し
- 【ステップ2】
- 下側の大きいレバーを矢印の方向に開きます。(基本制御機構が15mmほど手前に出ます。)

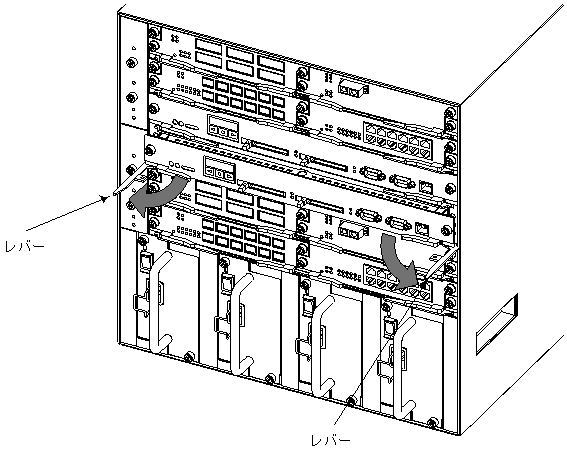

図5-50 基本制御機構のロックの外し方
- 基本制御機構を取り外すときには,コネクタ部の取り外しが正しく行なわれるよう,必ずレバーを使用してください。なお,レバーを動かすときには,無理な力を加えずにゆっくりと動かしてください。
- 上側の小さいレバーは使用しません。無理に開かないでください。
- 【ステップ3】
- 基本制御機構の下面中央を支えながら手前に引いて取り出します。

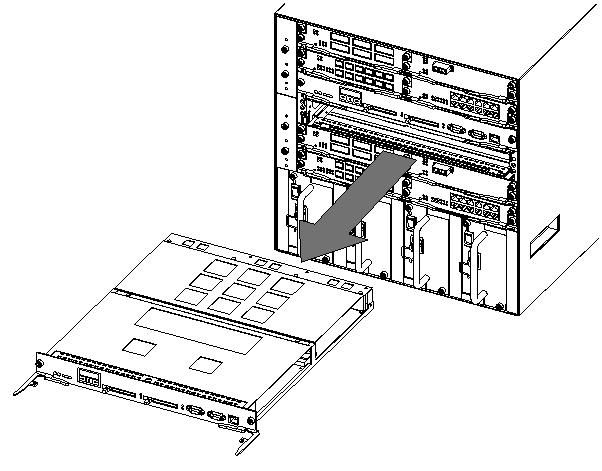

図5-51 基本制御機構の取り出し
- 基本制御機構の質量は4kgです。落とさないように取り扱ってください。落とすとけがの原因となることがあります。
- オプション機構を取り外して本装置を使用する場合,必ずブランクパネルを取り付けてください。ブランクパネルを取り付けずにそのまま使用すると,装置のエアフローが確保できなくなります。エアフローが確保できなくなると,装置内部の温度上昇により,障害発生の原因となります。
- また,本装置が発生する妨害電波が他の機器へ影響を与えたり,他の機器が発生する妨害電波が本装置に影響を与え,誤動作の原因となることがあります。
(2) 取り付け方
基本制御機構の取り付けは,以下の手順で行ないます。
- 【ステップ1】
- 基本制御機構の両側面の中央を両手で持ち,基本制御機構用スロットに半分まで挿入します。

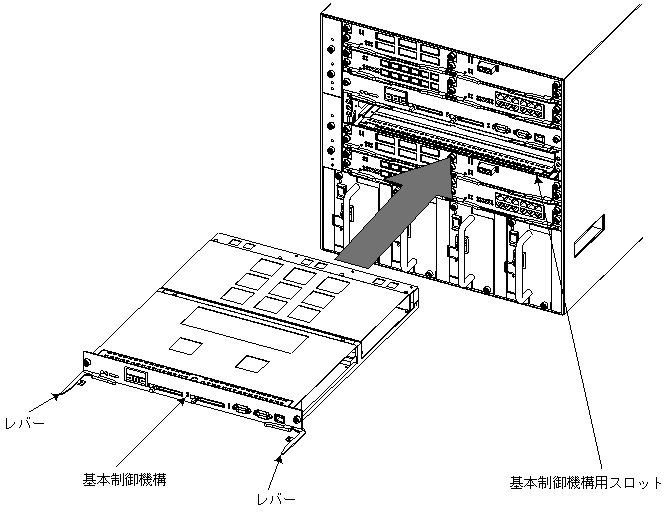

図5-52 基本制御機構の挿入
- 基本制御機構を取り付けるときには,レバーを図のように開いてください。レバーを閉じていたり,開き過ぎたりしていると,挿入時にレバーを破損することがあります。
- 【ステップ2】
- 次に,レバーを持ちながら,レバーが装置に接触するところまでゆっくりと押し込みます。このときレバーは,挿入する方向と平行になるように開いておきます。

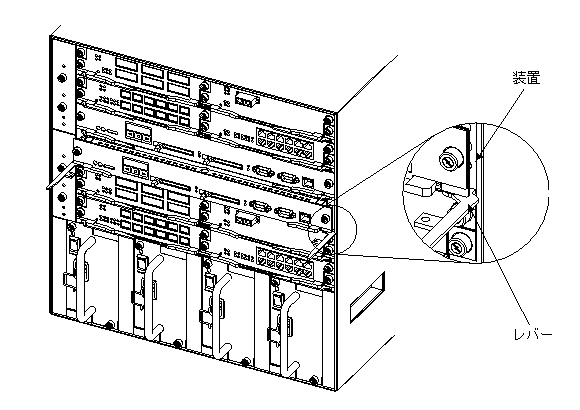

図5-53 基本制御機構の挿入(レバーが装置に接触した状態)
- 基本制御機構を押し込むときは,必ずレバーを持ちながら,レバーが装置に接触するところまでゆっくりと押し込んでください。
- 上記の手順にしたがわないと,障害発生や装置故障の原因となることがあります。
- 【ステップ3】
- 左右両方のレバーが装置に接触したら,無理な力を加えずに,ゆっくり(1秒以上)内側にレバーを閉じます。

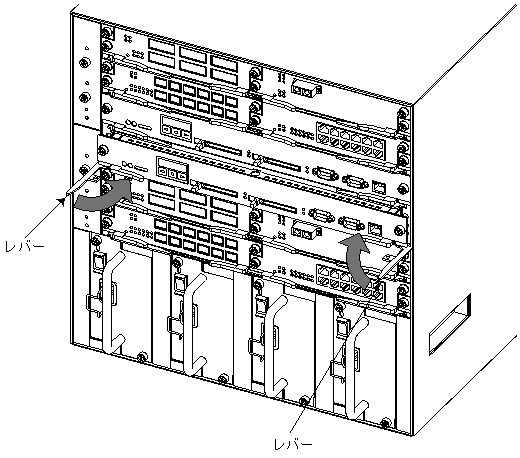

図5-54 基本制御機構のロック
- 基本制御機構を取り付けるときには,必ずレバーを使用してください。
- また,レバーを動かすときには,無理な力を加えずにゆっくりと(1秒以上)動かしてください。
- 上記の手順にしたがわないと,障害発生や装置故障の原因となることがあります。
- 【ステップ4】
- 基本制御機構のネジを締めます。
- ネジを締めるときにはドライバを使用してください。また,しっかり固定されたことを確認してください。
