ハードウェア取扱説明書
AX7808R−ACは以下のハードウェア仕様を備えています。
- 基本制御機構用スロット:2スロット
- パケットルーティング機構用スロット:4スロット
- AC電源機構用スロット:4スロット
- ファンユニット用スロット:2スロット
- <この項の構成>
- (1) 外観
- (2) スロット番号
- (3) 電源機構の搭載数と搭載位置
- (4) LEDおよびスイッチ
- (5) 付属品
(1) 外観

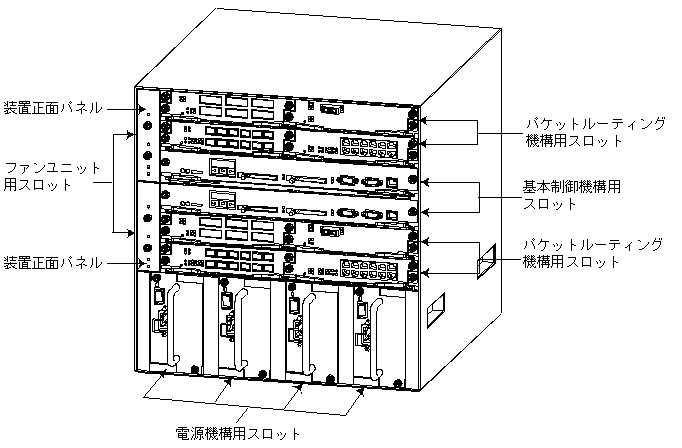

図1-14 AX7808R−AC正面外観
- 標準ポートのネットワークインタフェース機構およびPRU分離型高密度ポートのネットワークインタフェース機構はパケットルーティング機構に搭載して使用します。また,PRU内蔵型高密度ポートのネットワークインタフェース機構は本装置のパケットルーティング機構用スロットに搭載して使用します。パケットルーティング機構については「1.5 パケットルーティング機構(PRU)」を,ネットワークインタフェース機構については「1.6 ネットワークインタフェース機構(NIF)」を参照してください。

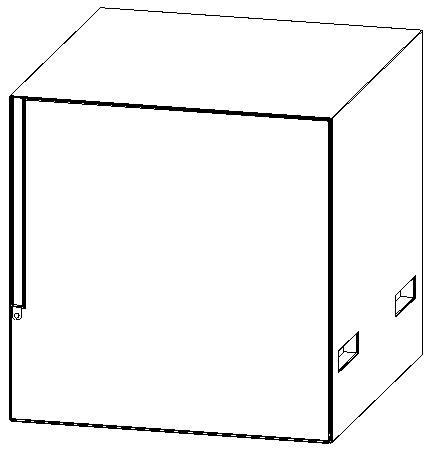

図1-15 AX7808R−AC背面外観
(2) スロット番号
AX7808R−ACの各機構のスロット番号は以下のようになります。

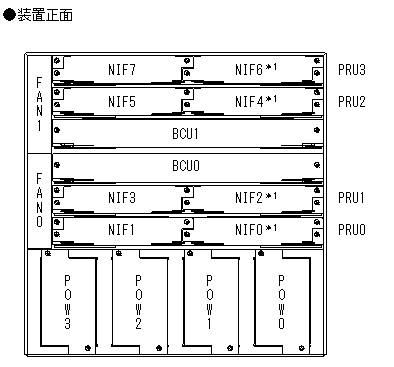

図1-16 AX7808R−ACのスロット番号
- PRU分離型高密度ポートのネットワークインタフェース機構およびPRU内蔵型高密度ポートのネットワークインタフェース機構が搭載されている場合のNIF番号は,上記の「*1」で示す番号となります。
(3) 電源機構の搭載数と搭載位置
本装置に必要な電源機構の数は,PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載する場合と搭載しない場合で異なります。
- PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載する場合
PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載して本装置の電源を投入すると,電源冗長方式は3+1冗長となります。電源機構は,基本3個,冗長1個が必要です。
電源機構の搭載位置については下表を参照してください。
表1-8 PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載する場合の電源機構の搭載位置
電源冗長方式 冗長化 搭載位置 基本 冗長 POW0 POW1 POW2 POW3 3+1冗長 なし ○ ○ ○ × あり ○ ○ ○ ○
- 電源機構を1個しか搭載していない場合は,電源を投入しても本装置は起動しません。
- また,電源機構を2個しか搭載していない場合は,本装置の電源を投入しても,PRU内蔵型高密度ポートのネットワークインタフェース機構は起動しません。
- 装置の電源を投入したままでPRU内蔵型高密度ポートのネットワークインタフェース機構を取り付け,当該ネットワークインタフェース機構を起動させた場合にも,本装置の電源冗長方式は3+1冗長になります。当該ネットワークインタフェース機構を取り付ける前に,電源機構を3個以上搭載しておく必要があります。
- 電源冗長方式が3+1冗長で動作しているときは,装置の電源を入れたままでPRU内蔵型高密度ポートのネットワークインタフェース機構を取り外しても,そのまま3+1冗長で動作します。
- ただし,PRU内蔵型高密度ポートのネットワークインタフェース機構が搭載されていない状態で装置を再起動した場合,電源冗長方式は2対2冗長に切り替わります。
- PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載しない場合
PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載しないで本装置の電源を投入した場合は,電源冗長方式は2対2冗長となります。この場合,電源機構は,基本2個,冗長2個でお使いいただくことができます。
電源機構の搭載位置については下表を参照してください。
表1-9 PRU内蔵型高密度ポートのネットワークインタフェース機構を搭載しない場合の電源機構の搭載位置
電源冗長方式 冗長化 搭載位置 基本 冗長 POW0 POW1 POW2 POW3 2対2冗長 なし ○ ○ × × あり(注1) ○ ○ ○ × あり ○ ○ ○ ○ (注1):電源機構を3個搭載している場合は,基本2個,冗長1個としてお使いいただくこともできます。
- 電源機構を1個しか搭載していない場合は,電源を投入しても本装置は起動しません。
(4) LEDおよびスイッチ
装置本体のLEDでは,ファンユニット,基本制御機構,パケットルーティング機構の動作状態を表示します。
LEDはファンユニットに取り付けられており,ファンユニットが取り付けられる装置や取り付けられる位置によって表示する内容が異なります。
装置本体のLEDについては「表1-10 AX7808R−AC本体のLED」を参照してください。その他の機構のLEDおよびスイッチについては「1.3 電源機構(PS)」,「1.4 基本制御機構(BCU)」,「1.6 ネットワークインタフェース機構(NIF)」を参照してください。

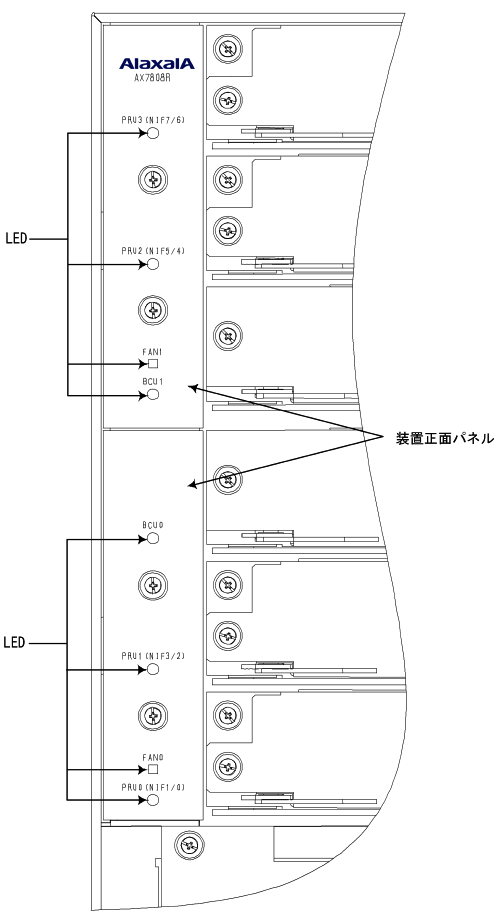

図1-17 AX7808R−ACの装置正面パネル
表1-10 AX7808R−AC本体のLED
名称 種類 状態 内容 FAN0 LED:緑/赤 FAN0の動作状態を示す 緑点灯:正常動作中
赤点灯:障害検出FAN1 FAN1の動作状態を示す BCU0 LED:緑/黄/赤 BCU0の動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立上げ中)
赤点灯:障害検出
消灯 :BCUの電源OFF(BCUの交換可能)BCU1 BCU1の動作状態を示す PRU0(NIF1/0) LED:緑/黄/赤 PRU0の動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立上げ中)
赤点灯:障害検出
消灯 :PRUの電源OFF(PRUの交換可能)PRU1(NIF3/2) PRU1の動作状態を示す PRU2(NIF5/4) PRU2の動作状態を示す PRU3(NIF7/6) PRU3の動作状態を示す
(5) 付属品

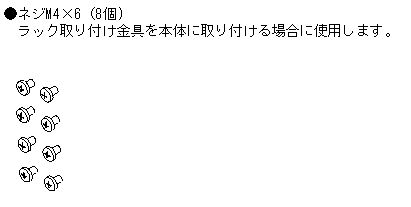

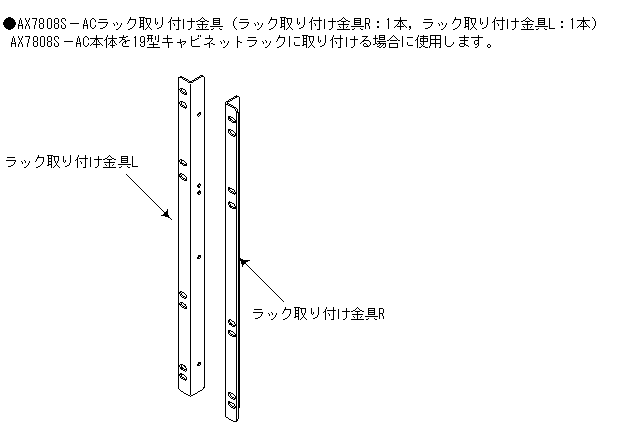

図1-18 AX7808R−ACの付属品
