ハードウェア取扱説明書

1.1.3　AX7804R−DC

AX7804R−DCは以下のハードウェア仕様を備えています。

• 基本制御機構用スロット：1スロット
• パケットルーティング機構用スロット：2スロット
• DC電源機構用スロット：2スロット
• ファンユニット用スロット：1スロット

＜この項の構成＞

(1)　外観

(2)　スロット番号

(3)　電源機構の搭載数と搭載位置

(4)　LEDおよびスイッチ

(5)　付属品

(1)　外観

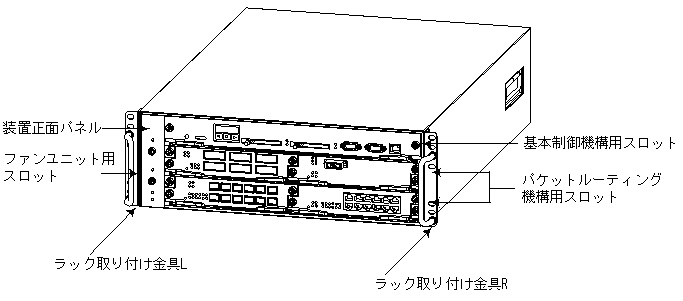

図1-10　AX7804R−DC正面外観

---

標準ポートのネットワークインタフェース機構およびPRU分離型高密度ポートのネットワークインタフェース機構はパケットルーティング機構に搭載して使用します。また，PRU内蔵型高密度ポートのネットワークインタフェース機構は本装置のパケットルーティング機構用スロットに搭載して使用します。パケットルーティング機構については「1.5　パケットルーティング機構（PRU）」を，ネットワークインタフェース機構については「1.6　ネットワークインタフェース機構（NIF）」を参照してください。

---

　

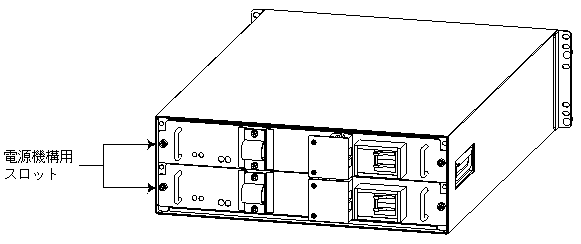

図1-11　AX7804R−DC背面外観

(2)　スロット番号

本装置の各機構のスロット番号は以下のようになります。

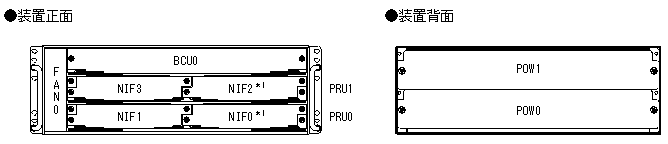

図1-12　AX7804R−DCのスロット番号

---

PRU分離型高密度ポートのネットワークインタフェース機構およびPRU内蔵型高密度ポートのネットワークインタフェース機構が搭載されている場合のNIF 番号は，上記の「＊1」で示す番号となります。

---

(3)　電源機構の搭載数と搭載位置

本装置の電源冗長方式は1対1冗長となります。電源機構は，基本1個，冗長1個が必要です。

電源機構の搭載位置については下表を参照してください。

表1-6　電源機構の搭載位置

電源冗長方式	冗長化	基本	冗長
		POW0	POW1
1対1冗長	なし	○	×
	あり	○	○

(4)　LEDおよびスイッチ

装置本体のLEDでは，ファンユニット，基本制御機構，パケットルーティング機構の動作状態を表示します。

LEDはファンユニットに取り付けられており，ファンユニットが取り付けられる装置や取り付けられる位置によって表示する内容が異なります。

装置本体のLEDについては「表1-7　AX7804R−DC本体のLED」を参照してください。その他の機構のLEDおよびスイッチについては「1.3　電源機構（PS）」，「1.4　基本制御機構（BCU）」，「1.6　ネットワークインタフェース機構（NIF）」を参照してください。

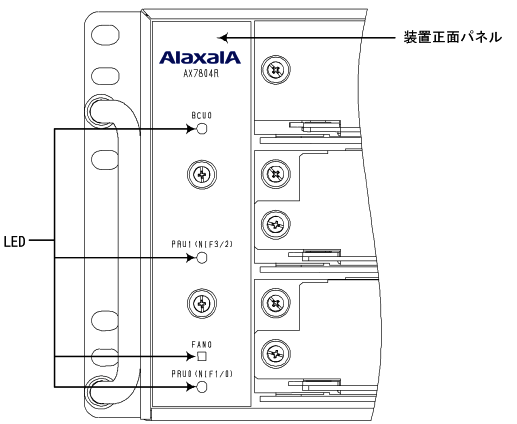

図1-13　AX7804R−DCの装置正面パネル

表1-7　AX7804R−DC本体のLED

名称	種類	状態	内容
FAN0	LED：緑／赤	FAN0の動作状態を示す	緑点灯：正常動作中 赤点灯：障害検出
BCU0	LED：緑／黄／赤	BCU0の動作状態を示す	緑点灯：動作可能 黄点灯：閉塞 緑点滅：準備中（立上げ中） 赤点灯：障害検出 消灯　：BCUの電源OFF（BCUの交換可能）
PRU0（NIF1／0）	LED：緑／黄／赤	PRU0の動作状態を示す	緑点灯：動作可能 黄点灯：閉塞 緑点滅：準備中（立上げ中） 赤点灯：障害検出 消灯　：PRUの電源OFF（PRUの交換可能）
PRU1（NIF3／2）		PRU1の動作状態を示す

(5)　付属品

付属品はありません。

---

本装置のラック取り付け金具は，出荷時に本体に取り付けられています。

---
