運用ガイド

9.4.2　ボードの増設（電源ONしたまま）

ここでは本装置のBCUを1枚追加して二重化運用に変更したい場合や，接続回線数増加に伴うPRUまたはPRU内蔵型高密度ポートNIF，NIFの増設を行うときの手順を記載しています。増設対象となるボードに応じて，次に記載してある説明を参照してください。なお，各ボードの搭載位置に関する説明およびLEDに関する説明は「ハードウェア取扱説明書」を参照してください。

＜この項の構成＞

(1)　運用中なので電源ONしたまま，待機系用のBCUを増設したい【AX7800R】

(2)　運用中なので電源ONしたまま，PRUボードを増設したい

(3)　運用中なので電源ONしたまま，PRU内蔵型高密度ポートNIFボードを増設したい

(4)　運用中なので電源ONしたまま，NIFボードを増設したい

(1)　運用中なので電源ONしたまま，待機系用のBCUを増設したい【AX7800R】

ここでは，今まで一重化で運用していた装置にBCUを1枚追加して二重化運用に変更する手順を記載しています。障害などによりBCUを交換する手順に関しては，「9.4.1　ボードの取り外し（電源ONしたまま）　(1)　運用中なので電源ONしたまま，待機系BCUを取り外したい【AX7800R】」を参照してください。

電源ONしたまま待機系用のBCUを増設する概略手順を次の図に示します。

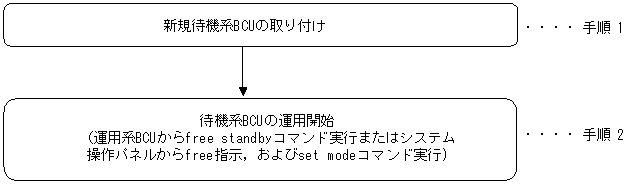

図9-27　待機系BCU増設手順

次に各手順の詳細説明を記載します。

（手順1）新規待機系BCUの取り付け

「9.3.1　障害が発生したボードの交換（電源ONしたまま）　(1)　運用中なので電源ONしたまま，待機系BCUを交換したい【AX7800R】　（手順3）待機系BCUの取り付け」を参照してください。

〔注意事項〕

感電する恐れがあります。電源をONしたままでのボードの取り外し／取り付け作業は，教育を受けた技術者または保守員にご依頼ください。

（手順2）待機系BCUの運用開始

一重化で運用していた装置に待機系BCUを取り付けただけでは，待機系BCUは運用状態（正常な二重化運用）になりません。（手順1）終了後，運用系BCUに接続した運用端末から，次に示す待機系BCUを運用状態にするfree standbyコマンドの実行が必要です。


> free standby［Enter］


システム操作パネルから運用開始させることもできます。この場合，次のとおり操作してください。


<Main Menu>→”Action”⇒<ACTION>→”FREE”⇒”standby”を選択


次に，運用系BCUに接続した運用端末から，装置管理者モードに移行したあと，次のコマンドを実行してください。


# set mode auto_duplex [Enter] または
# set mode duplex [Enter]


本コマンド実行後，装置が正常な二重化運用を実施しているかどうかを確認するため，show systemコマンドを実行して，運用モードが「Duplex Mode」（二重化）となっていることを確認してください。

show systemコマンドの実行結果を次の図に示します。

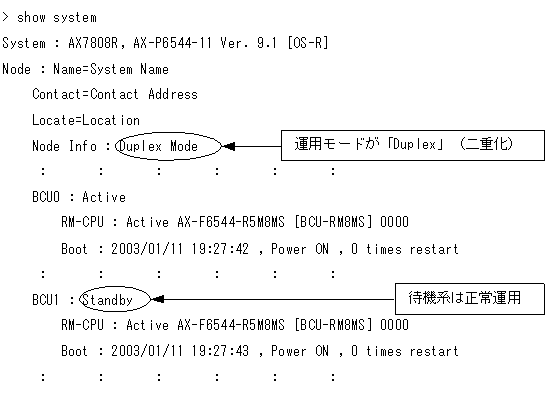

図9-28　show systemコマンド実行結果

〔増設後の注意事項〕

スロット0，スロット1両方のMCスロットにMCを実装している場合，BCU増設後の初期状態ではスロット0のMCを優先して起動するように設定されています。このため，待機系BCUのスロット1のMCを優先して起動する運用を行いたい場合は，運用系BCUに接続した運用端末から，装置管理者モードに移行したあと，次に示すset modeコマンドにより，優先MCスロットの設定を行ってください。


# set mode standby slot1 reload [Enter]


待機系BCU起動時の優先MCスロットの設定後，運用系BCUに接続した運用端末から，次に示すreloadコマンドにより，待機系BCUを再起動してください。なお，本コマンドは，装置管理者モードでなくても実行できます。


> reload dump-image -f standby [Enter]


待機系BCU再起動後，運用系BCUに接続した運用端末から，次に示すshow systemコマンドを実行し，運用モードが「Duplex Mode」（二重化）となっていること，および待機系BCUの運用状態が「Standby」になっていることを確認してください。show systemコマンドの実行結果は，「図9-28　show systemコマンド実行結果」を参照してください。


> show system［Enter］


(2)　運用中なので電源ONしたまま，PRUボードを増設したい

電源ONしたままPRUボードを増設する概略手順を次の図に示します。

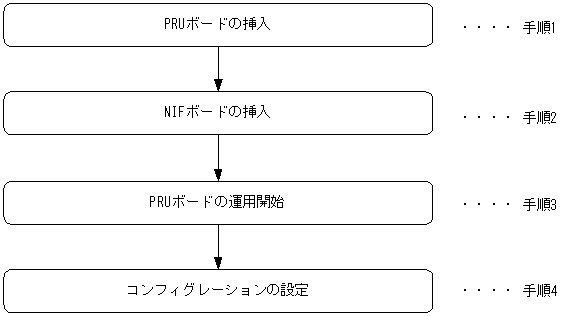

図9-29　PRUボード増設手順

次に各手順の詳細説明を記載します。

（手順1）PRUボードの挿入

空きスロットにPRUボードを挿入します。挿入方法については，「ハードウェア取扱説明書」を参照してください。

〔注意事項〕

感電する恐れがあります。電源をONしたままでのボードの取り外し／取り付け作業は，教育を受けた技術者または保守員にご依頼ください。

（手順2）NIFボードの挿入

必要であれば，NIFボードを挿入します。挿入方法については，「ハードウェア取扱説明書」を参照してください。

挿入するNIFが以下の場合，NIF挿入前にインタフェースモードを8kインタフェースモードに設定してください。詳細については「5.4.1　NE1G-48Tの実装手順」を参照してください。

• NE1G-48T

〔注意事項〕

感電する恐れがあります。電源をONしたままでのボードの取り外し／取り付け作業は，教育を受けた技術者または保守員にご依頼ください。

（手順3）PRUボードの運用開始

増設したPRUボードの運用を開始します。次に示すfree pruコマンドを運用端末から実行します。このとき，配下にあるNIFボードも運用開始されます。


free pru <PRU No.>[Enter]   （ PRU No.：対象となるPRU番号）


システム操作パネルから運用開始させることもできます。この場合，次のとおり操作してください。


<Main Menu>→”Action”⇒<ACTION>→”FREE”⇒”PRUx” (x : 対象となるPRU番号)を選択

（手順4）コンフィグレーションの設定

必要であれば，コンフィグレーションの設定を行います。コンフィグレーションの設定方法については，「コンフィグレーションガイド」を参照してください。

(3)　運用中なので電源ONしたまま，PRU内蔵型高密度ポートNIFボードを増設したい

電源ONしたままPRU内蔵型高密度ポートNIFボードを増設する概略手順を次の図に示します。

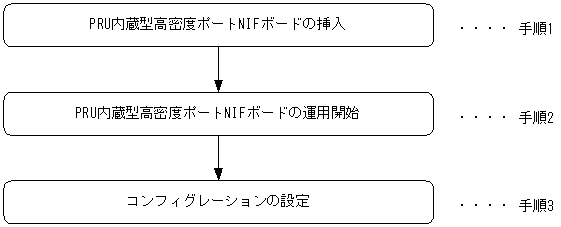

図9-30　PRU内蔵型高密度ポートNIFボード増設手順

（手順1）PRU内蔵型高密度ポートNIFボードの挿入

空きスロットにPRU内蔵型高密度ポートNIFボードを挿入します。挿入方法については，「ハードウェア取扱説明書」を参照してください。

〔注意事項〕

感電する恐れがあります。電源をONしたままでのボードの取り外し／取り付け作業は，教育を受けた技術者または保守員にご依頼ください。

（手順2）PRU内蔵型高密度ポートNIFボードの運用開始

増設したPRU内蔵型高密度ポートNIFボードの運用を開始します。次に示すfree pruコマンドを運用端末から実行します。このとき，配下にあるNIFボードも運用開始されます。


free pru <PRU No.>[Enter]   （ PRU No.：対象となるPRU番号）


システム操作パネルから運用開始させることもできます。この場合，次のとおり操作してください。


<Main Menu>→”Action”⇒<ACTION>→”FREE”⇒”PRUx” (x : 対象となるPRU番号)を選択

（手順3）コンフィグレーションの設定

必要であれば，回線，物理ポートなどのコンフィグレーションを設定します。コンフィグレーションの設定方法については，「コンフィグレーションガイド」を参照してください。

(4)　運用中なので電源ONしたまま，NIFボードを増設したい

電源ONしたままNIFボードを増設する概略手順を次の図に示します。なお，PRU内蔵型高密度ポートNIFの場合は以下の手順を実行しても，増設できません。増設方法については，「(3)　運用中なので電源ONしたまま，PRU内蔵型高密度ポートNIFボードを増設したい」を参照してください。

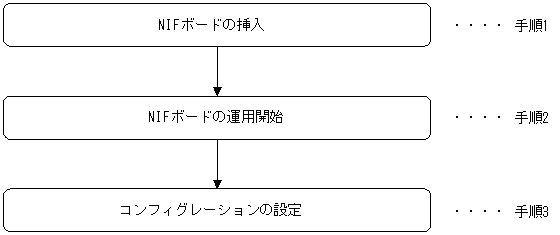

図9-31　NIFボード増設手順

次に各手順の詳細説明を記載します。

（手順1）NIFボードの挿入

挿入するNIFが以下の場合，NIFを挿入する前にインタフェースモードを8kインタフェースモードに設定してください。詳細については，「5.4.1　NE1G-48Tの実装手順」を参照してください。

NIFの空きスロットにNIFボードを挿入します。挿入方法については，「ハードウェア取扱説明書」を参照してください。

• NE1G-48T

〔注意事項〕

感電する恐れがあります。電源をONしたままでのボードの取り外し／取り付け作業は，教育を受けた技術者または保守員にご依頼ください。

（手順2）NIFボードの運用開始

挿入したNIFボードを運用状態にします。NIFボードが接続されているPRUボードが運用状態の場合，次に示すfree nifコマンドを運用端末から実行します。


free nif <NIF No.>[Enter]   （ NIF No.：対象となるNIF番号）


システム操作パネルから運用開始させることもできます。この場合，次のとおり操作してください。


<Main Menu>→”Action”⇒<ACTION>→”FREE”⇒”NIFxx” (xx : 対象となるNIF番号)を選択


PRUボードが停止状態の場合，次に示すfree pruコマンドを運用端末から実行します。PRUの運用開始と共に，NIFボードは運用開始されます。


free pru <PRU No.>[Enter]   （ PRU No.：対象となるPRU番号）


システム操作パネルから運用開始させることもできます。この場合，次のとおり操作してください。


<Main Menu>→”Action”⇒<ACTION>→”FREE”⇒”PRUx” (x : 対象となるPRU番号)を選択

（手順3）コンフィグレーションの設定

必要であれば，回線，物理ポートなどのコンフィグレーションを設定します。コンフィグレーションの設定方法については，「コンフィグレーションガイド」を参照してください。
