16.1.5 VRRPポーリング

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

PC-サーバ間に4台の本装置(A,B,C,D)が存在するネットワーク構成において,VRRPポーリング機能を使用してPC-サーバ間のネットワークAに対する障害監視を行います。また,障害を検出した場合には,VRRPホットスタンバイ機能によりマスタルータとバックアップルータを切り替え,回復した場合には切り戻します。VRRPポーリング機能を使用する場合は,障害監視インタフェースをcritical-interfaceサブコマンドで設定します。

(2) 構成図と設定条件

[構成図]

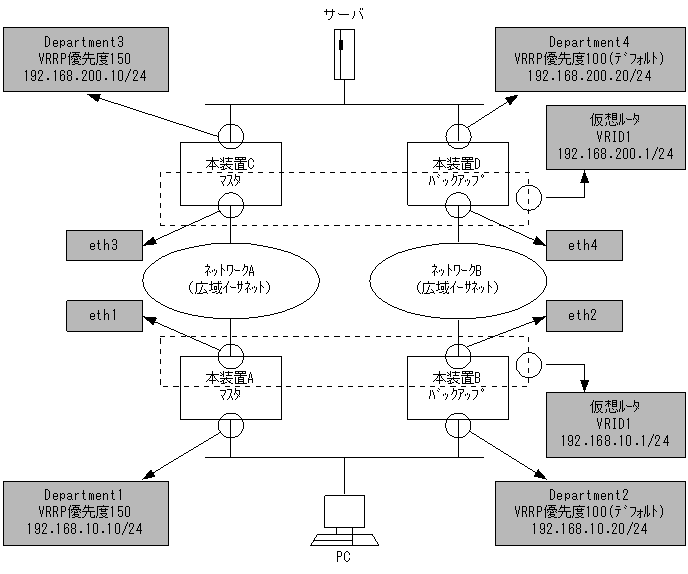

図16-5  VRRPポーリング構成図

[図データ]

[設定条件]

<本装置Aの環境>
  1. 本装置AのインタフェースDepartment1に対してVRID1,仮想ルータアドレス192.168.10.1,優先度150の仮想ルータを設定します。
  2. 本装置Aのインタフェースeth1を仮想ルータの障害監視インタフェースに設定し,障害検出時の優先度を50に設定します。障害検出時の優先度に0(デフォルト値)を設定すると,障害検出時に,仮想ルータの定義してあるインタフェースDepartment1をDOWNさせます。Department1は本装置CのVRRPポーリングの宛先IPアドレスとするため,本構成のような場合,障害回復を検出できなくなるので注意してください。
  3. 本装置CのインタフェースDepartment3のIPアドレス192.168.200.10をVRRPポーリングの宛先IPアドレスとして設定します。

<本装置Bの環境>
  1. 本装置BのインタフェースDepartment2に対してVRID1,仮想ルータアドレス192.168.10.1,優先度100(デフォルト)の仮想ルータを設定します。

<本装置Cの環境>
  1. 本装置CのインタフェースDepartment3に対してVRID2,仮想ルータアドレス192.168.200.1,優先度150の仮想ルータを設定します。
  2. 本装置Cのインタフェースeth3を仮想ルータの障害監視インタフェースに設定し,障害検出時の優先度を50に設定します。
  3. 本装置AのインタフェースDepartment1のIPアドレス192.168.10.10をVRRPポーリングの宛先IPアドレスとして設定します。

<本装置Dの環境>
  1. 本装置DのインタフェースDepartment4に対してVRID2,仮想ルータアドレス192.168.200.1,優先度100(デフォルト)の仮想ルータを設定します。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# line eth1 ethernet 0/0
      [line eth1]
 2    (config)# ip 192.168.50.1/24
      [line eth1]
 3    (config)# exit
 4    (config)# line Department1 ethernet 0/1
      [line Department1]
 5    (config)# ip 192.168.10.10/24
      [line Department1]
 6    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
      [virtual-router 1]
 7    (config)# priority 150
      [virtual-router 1]
 8    (config)# critical-interface eth1 critical-priority 50
      [virtual-router 1]
 9    (config)# target-address 192.168.200.10
      [virtual-router 1]
10    (config)# exit
      [line Department1]
11    (config)# exit
12    (config)# static
      [static]
13    (config)# 192.168.200.0/24 gateway 192.168.50.100
      [static]
14    (config)# exit

表16-9 本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0に回線名eth1のイーサネット回線を定義します。
lineモードに移行します。
2 eth1のインタフェースにIPアドレス192.168.50.1/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0,Line番号1に回線名Department1のイーサネット回線を定義します。
lineモードに移行します。
5 Department1のインタフェースにIPアドレス192.168.10.10/24を定義します。
6 インタフェースDepartment1に対してVRID 1,仮想ルータアドレス192.168.10.1を定義します。
virtual-routerモードに移行します。
7 Department1のインタフェースに対して優先度150のVRRPを定義します。
8 障害監視インタフェースにeth1を設定します。障害検出時の優先度を50に設定します。
9 VRRPポーリングの宛先IPアドレスに,本装置CのDepartment3のIPアドレス192.168.200.10を設定します。
10 virtual-routerモードからlineモードに戻ります。
11 lineモードからグローバルコンフィグモードに戻ります。
12 スタティック経路を使用します。
staticモードに移行します。
13 192.168.200.0/24のネットワーク経路を送信先192.168.50.100としてスタティック定義します。
14 staticモードからグローバルコンフィグモードに戻ります。

<本装置B>
 1    (config)# line eth2 ethernet 0/0
      [line eth2]
 2    (config)# ip 192.168.100.1/24
      [line eth2]
 3    (config)# exit
 4    (config)# line Department2 ethernet 0/1
      [line Department2]
 5    (config)# ip 192.168.10.20/24
      [line Department2]
 6    (config)# virtual-router 1 virtual-router-ip-address 192.168.10.1
      [virtual-router 1]
 7    (config)# exit
      [line Department2]
 8    (config)# exit
 9    (config)# static
      [static]
10    (config)# 192.168.200.0/24 gateway 192.168.100.100
      [static]
11    (config)# exit

表16-10 本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0に回線名eth2のイーサネット回線を定義します。
lineモードに移行します。
2 eth2のインタフェースにIPアドレス192.168.100.1/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0,Line番号1に回線名Department2のイーサネット回線を定義します。
lineモードに移行します。
5 Department2のインタフェースにIPアドレス192.168.10.20/24を定義します。
6 インタフェースDepartment2に対してVRID 1,仮想ルータアドレス192.168.10.1のVRRPを定義します。なお優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。
7 virtual-routerモードからlineモードに戻ります。
8 lineモードからグローバルコンフィグモードに戻ります。
9 スタティック経路を使用します。
staticモードに移行します。
10 192.168.200.0/24のネットワーク経路を送信先192.168.100.100としてスタティック定義します。
11 staticモードからグローバルコンフィグモードに戻ります。

<本装置C>
 1    (config)# line eth3 ethernet 0/0
      [line eth3]
 2    (config)# ip 192.168.50.100/24
      [line eth3]
 3    (config)# exit
 4    (config)# line Department3 ethernet 0/1
      [line Department3]
 5    (config)# ip 192.168.200.10/24
      [line Department3]
 6    (config)# virtual-router 2 virtual-router-ip-address 192.168.200.1
      [virtual-router 2]
 7    (config)# priority 150
      [virtual-router 2]
 8    (config)# critical-interface eth3 critical-priority 50
      [virtual-router 2]
 9    (config)# target-address 192.168.10.10
      [virtual-router 2]
10    (config)# exit
      [line Department3]
11    (config)# exit
12    (config)# static
      [static]
13    (config)# 192.168.10.0/24 gateway 192.168.50.1
      [static]
14    (config)# exit

表16-11 本装置Cのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0に回線名eth3のイーサネット回線を定義します。
lineモードに移行します。
2 eth3のインタフェースにIPアドレス192.168.50.100/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0,Line番号1に回線名Department3のイーサネット回線を定義します。
lineモードに移行します。
5 Department3のインタフェースにIPアドレス192.168.200.10/24を定義します。
6 インタフェースDepartment3に対してVRID 2,仮想ルータアドレス192.168.200.1を定義します。
virtual-routerモードに移行します。
7 Department3のインタフェースに対して優先度150のVRRPを定義します。
8 障害監視インタフェースにeth3を設定します。障害検出時の優先度を50に設定します。
9 VRRPポーリングの宛先IPアドレスに,本装置AのDepartment1のIPアドレス192.168.10.10を設定します
10 virtual-routerモードからlineモードに戻ります。
11 lineモードからグローバルコンフィグモードに戻ります。
12 スタティック経路を使用します。
staticモードに移行します。
13 192.168.10.0/24のネットワーク経路を送信先192.168.50.1としてスタティック定義します。
14 staticモードからグローバルコンフィグモードに戻ります。

<本装置D>
 1    (config)# line eth4 ethernet 0/0
      [line eth4]
 2    (config)# ip 192.168.100.100/24
      [line eth4]
 3    (config)# exit
 4    (config)# line Department4 ethernet 0/1
      [line Department4]
 5    (config)# ip 192.168.200.20/24
      [line Department4]
 6    (config)# virtual-router 2 virtual-router-ip-address 192.168.200.1
      [virtual-router 2]
 7    (config)# exit
      [line Department4]
 8    (config)# exit
 9    (config)# static
      [static]
10    (config)# 192.168.10.0/24 gateway 192.168.100.1
      [static]
11    (config)# exit

表16-12 本装置Dのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0に回線名eth4のイーサネット回線を定義します。
lineモードに移行します。
2 eth4のインタフェースにIPアドレス192.168.100.100/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0,Line番号1に回線名Department4のイーサネット回線を定義します。
lineモードに移行します。
5 Department4のインタフェースにIPアドレス192.168.200.20/24を定義します。
6 インタフェースDepartment4に対してVRID 2,仮想ルータアドレス192.168.200.1のVRRPを定義します。なお優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。
7 virtual-routerモードからlineモードに戻ります。
8 lineモードからグローバルコンフィグモードに戻ります。
9 スタティック経路を使用します。
staticモードに移行します。
10 192.168.10.0/24のネットワーク経路を送信先192.168.100.1としてスタティック定義します。
11 staticモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]

<本装置A>
line eth1 ethernet 0/0
  ip 192.168.50.1/24
!
line Department1 ethernet 0/1
  ip 192.168.10.10/24
  virtual-router 1 virtual-router-ip-address 192.168.10.1
    priority 150
    critical-interface eth1 critical-priority 50
    target-address 192.168.200.10
!
static
  192.168.200.0/24 gateway 192.168.50.100

<本装置B>
line eth2 ethernet 0/0
  ip 192.168.100.1/24
!
line Department2 ethernet 0/1
  ip 192.168.10.20/24
  virtual-router 1 virtual-router-ip-address 192.168.10.1
!
static
  192.168.200.0/24 gateway 192.168.100.100

<本装置C>
line eth3 ethernet 0/0
  ip 192.168.50.100/24
!
line Department3 ethernet 0/1
  ip 192.168.200.10/24
  virtual-router 2 virtual-router-ip-address 192.168.200.1
    priority 150
    critical-interface eth3 critical-priority 50
    target-address 192.168.10.10
!
static
  192.168.10.0/24 gateway 192.168.50.1

<本装置D>
line eth4 ethernet 0/0
  ip 192.168.100.100/24
!
line Department4 ethernet 0/1
  ip 192.168.200.20/24
  virtual-router 2 virtual-router-ip-address 192.168.200.1
!
static
  192.168.10.0/24 gateway 192.168.100.1
