コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
PC-サーバ間に2台の本装置(A,B)が存在するIPv6ネットワーク構成において,VRRP機能を使用してそれぞれPCからの中継を2台の本装置へ負荷分散を行います。どちらかの本装置に障害が発生した場合には,VRRPのホットスタンバイ機能によって,もう一方の本装置にて中継を行います。
(2) 構成図と設定条件
- [構成図]

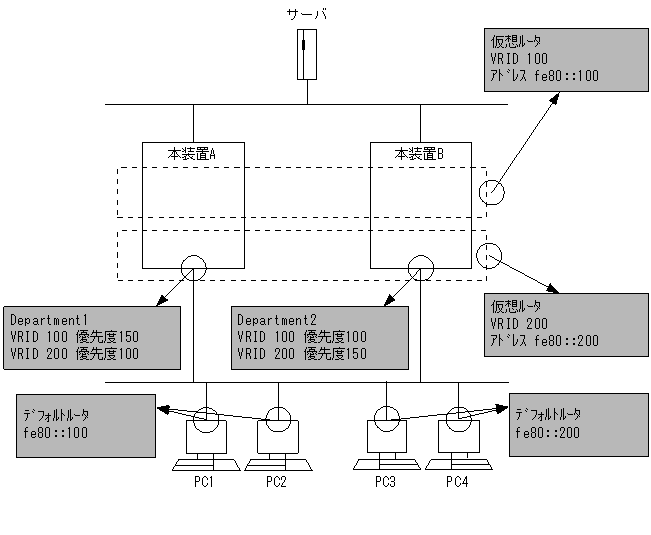

図16-4 VRRPによる負荷分散構成図
- [設定条件]
- <本装置Aの環境>
- 本装置AのインタフェースDepartment1に対してVRID100,仮想ルータアドレスfe80::100,優先度150の仮想ルータと,VRID200,仮想ルータアドレスfe80::200,優先度100(デフォルト)の仮想ルータを設定します。
- <本装置Bの環境>
- 本装置BのインタフェースDepartment2に対してVRID100,仮想ルータアドレスfe80::100,優先度100(デフォルト)の仮想ルータと,VRID200,仮想ルータアドレスfe80::200,優先度150の仮想ルータを設定します。
- <ネットワークの環境>
- PC1,PC2はデフォルトルータを本装置A宛アドレスfe80::100,PC3,PC4はデフォルトルータを本装置B宛アドレスfe80::200に設定します。
(3) コンフィグレーション例
- 本装置Aの設定
- [コマンドによる設定]
1 (config)# line Department1 ethernet 0/0 [line Department1] 2 (config)# virtual-router 100 virtual-router-ip-address fe80::100 [virtual-router 100] 3 (config)# priority 150 [virtual-router 100] 4 (config)# exit [line Department1] 5 (config)# virtual-router 200 virtual-router-ip-address fe80::200 [virtual-router 200] 6 (config)# exit [line Department1] 7 (config)# exit表16-7 本装置Aのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。
lineモードに移行します。2 インタフェースDepartment1に対してVRID 100,仮想ルータアドレスfe80::100を定義します。
virtual-routerモードに移行します。3 Department1のインタフェースに優先度150のVRRPを定義します。 4 virtual-routerモードからlineモードに戻ります。 5 インタフェースDepartment1に対してVRID 200,仮想ルータアドレスfe80::200のVRRPを定義します。なお,優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。6 virtual-routerモードからlineモードに戻ります。 7 lineモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
line Department1 ethernet 0/0 virtual-router 100 virtual-router-ip-address fe80::100 priority 150 virtual-router 200 virtual-router-ip-address fe80::200
- 本装置Bの設定
- [コマンドによる設定]
1 (config)# line Department2 ethernet 0/0 [line Department2] 2 (config)# virtual-router 100 virtual-router-ip-address fe80::100 [virtual-router 100] 3 (config)# exit [line Department2] 4 (config)# virtual-router 200 virtual-router-ip-address fe80::200 [virtual-router 200] 5 (config)# priority 150 [virtual-router 200] 6 (config)# exit [line Department2] 7 (config)# exit表16-8 本装置Bのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にインタフェース名Department2のイーサネットインタフェースを定義します。
lineモードに移行します。2 インタフェースDepartment2に対してVRID 10,仮想ルータアドレスfe80::100のVRRPを定義します。なお,優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。3 virtual-routerモードからlineモードに戻ります。 4 インタフェースDepartment2に対してVRID 200,仮想ルータアドレスfe80::200を定義します。 5 Department2のインタフェースに対して優先度150のVRRPを定義します。 6 virtual-routerモードからlineモードに戻ります。 7 lineモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
line Department2 ethernet 0/0 virtual-router 100 virtual-router-ip-address fe80::100 virtual-router 200 virtual-router-ip-address fe80::200 priority 150
