15.4.1　EFサービスを用いたストリーム系データの完全優先制御

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

QoSのコンフィグレーションコマンドを使用してDiff-servのEFサービスに相当するネットワーク構成の例を示します（本装置A側から本装置B方向へ流れるトラフィックに対する例）。

バウンダリノード（Boundaryノード）が送信元IPアドレスに基づきトラフィックを検出します。検出した各トラフィックに適切なDSCP値を与えて，優先度が高いトラフィックから先に転送します。

(2)　構成図と設定条件

［構成図］

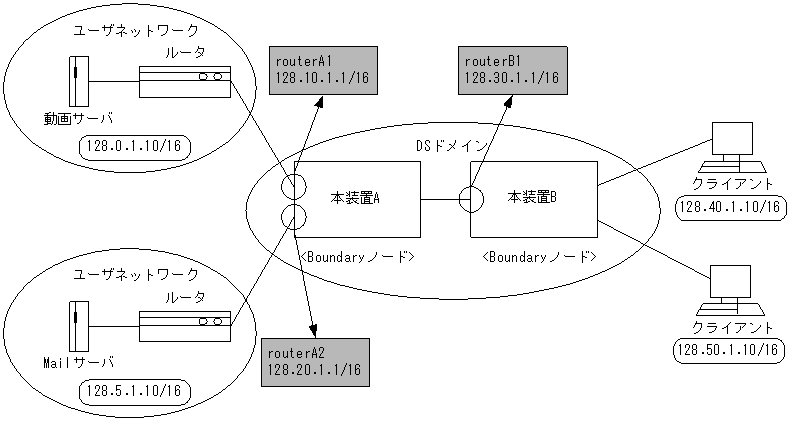

図15-11　構成図

[図データ]

［設定条件］

＜本装置A＞
パケット受信時に送信元IPアドレスによりフローを検出し，DSCP値を決定します。

表15-26　本装置Aの設定条件

インタ
フェース名		 inbound
/outbound		 送信元
IPアドレス		 DSCP
書換え値		 契約帯域 違反時 出力優先度 キューイング優先度
routerA1 inbound 128.0.1.10/16 46 30M フレーム廃棄 6 1
その他 0 − − 1 4
routerA2 inbound すべて 0 − − 1 4
パケット送信時にDSCP値によりフローを検出し，出力優先度，キューイング優先度を決定します。

＜本装置B＞
パケット受信時にDSCP値によりEFの推奨値に従い，出力優先度，キューイング優先度を決定します。

表15-27　本装置Bの設定条件

インタフェース名 inbound/outbound DSCP値 出力優先度 キューイング優先度
routerB1 inbound 46 6 1
0 1 4

(3)　コンフィグレーション例

［コマンドによる設定］
 1    (config)# flow qos routerA1 in
      [flow qos routerA1 in]
 2    (config)# list 10 ip 128.0.1.10 any action replace_dscp 46
                priority 6 discard 1 max_rate 30000
      [flow qos routerA1 in]
 3    (config)# list 20 ip any any action replace_dscp 0 priority 1
                discard 4
      [flow qos routerA1 in]
 4    (config)# exit
 5    (config)# flow qos routerA2 in
      [flow qos routerA2 in]
 6    (config)# list 10 ip any any action replace_dscp 0 priority 1
                discard 4
      [flow qos routerA2 in]
 7    (config)# exit
 8    (config)# flow yes

表15-28　本装置Aのコンフィグレーション解説

解説番号 解説
1 インタフェース名称routerA1のinbound（受信側）にQoSフロー情報を設定します。
flow qos inモードに移行します。
2 128.0.1.10のIPアドレスを送信元とするパケットのDSCP書き換え値=46に設定しつつ（EFサービスのMF ClassifierとMarkerとして定義します），契約帯域＝30M，出力優先度＝6，キューイング優先度＝1によりQoS制御をします（BA Classifierとして定義します）。
3 リストに当てはまらなかったすべてのパケットをDSCP書き換え値=0に設定しつつ（MF ClassifierとMarkerとして定義します），出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
4 flow qos inモードからグローバルコンフィグモードに戻ります。
5 インタフェース名称routerA2のinbound（受信側）にQoSフロー情報を設定します。
flow qos inモードに移行します。
6 受信するすべてのパケットをDSCP書き換え値=0に設定しつつ（MF ClassifierとMarkerとして定義します），出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
7 flow qos inモードからグローバルコンフィグモードに戻ります。
8 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］
flow yes
flow qos routerA1 in
  list 10 ip 128.0.1.10 any action replace_dscp 46 priority 6 discard 1 max_rate 30000
  list 20 ip any any action replace_dscp 0 priority 1 discard 4
flow qos routerA2 in
  list 10 ip any any action replace_dscp 0 priority 1 discard 4

［コマンドによる設定］
 1    (config)# flow qos routerB1 in
      [flow qos routerB1 in]
 2    (config)# list 1 ip any any dscp 46 action priority 6 discard 1
      [flow qos routerB1 in]
 3    (config)# list 2 ip any any dscp 0 action priority 1 discard 4
      [flow qos routerB1 in]
 4    (config)# exit
 5    (config)# flow yes

表15-29　本装置Bのコンフィグレーション解説

解説番号 解説
1 インタフェース名称routerB1のinbound（受信側）にQoSフロー情報を設定します。
flow qos inモードに移行します。
2 DSCP値＝46のパケットを出力優先度＝6，キューイング優先度＝1によりQoS制御をします（EFサービスのMF ClassifierとBA Classifierとして定義します）。
3 DSCP値＝0のパケットを出力優先度＝1，キューイング優先度＝4によりQoS制御をします（BA Classifierとして定義します）。
4 flow qos inモードからグローバルコンフィグモードに戻ります。
5 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］
flow yes
flow qos routerB1 in
  list 1 ip any any dscp 46 action priority 6 discard 1
  list 2 ip any any dscp 0 action priority 1 discard 4
