コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
DSCPとMPLS ShimヘッダのEXP値の連携を行うことによって,QoS制御を行う例(本装置A側から本装置C側に流れるトラフィックに対する例)を示します。
(2) 構成図と設定条件
- [構成図]

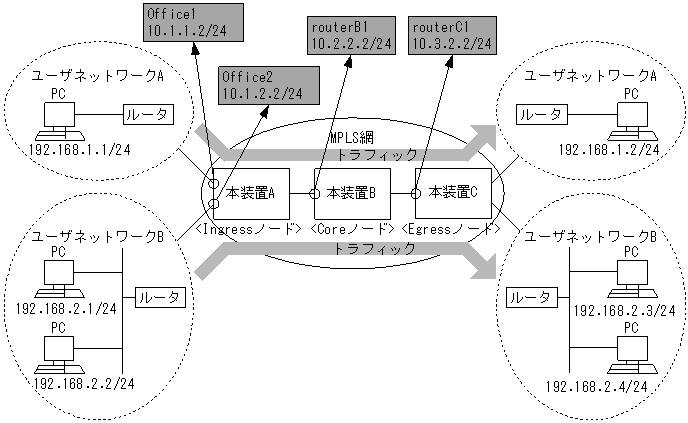

図15-9 構成図
- [設定条件]
- ここでは,MPLS網によるQoS制御の基本設定についてだけ記述します。
MPLS関連の設定については,「14. MPLS関連の設定例【OP-MPLS】」を参照してください。
- <本装置A>
- パケット受信時にDSCP値によりフローを検出し,EXP値,出力優先度,キューイング優先度を決定します。
表15-20 本装置Aの設定条件
インタ
フェース名inbound
/outboundユーザ優先 EXP値 出力優先度 キューイング優先度 Office1 inbound 34 1 5 4 上記以外 2 4 4 Office2 inbound 34 4 3 4 26 5 2 4 上記以外 7 1 4
- <本装置B>
- パケット受信時にEXP値によりフローを検出し,出力優先度,キューイング優先度を決定します。
表15-21 本装置Bの設定条件
インタフェース名 inbound/outbound EXP値 出力優先度 キューイング優先度 routerB1 inbound 1 5 4 2 4 4 4 3 4 5 2 4 7 1 4
- <本装置C>
- パケット受信時にEXP値によりフローを検出し,出力優先度,キューイング優先度を決定します。
表15-22 本装置Cの設定条件
インタフェース名 inbound/outbound EXP値 出力優先度 キューイング優先度 routerC1 inbound 1 5 4 2 4 4 4 3 4 5 2 4 7 1 4
(3) コンフィグレーション例
- 本装置Aの設定
- [コマンドによる設定]
1 (config)# flow qos Office1 in [flow qos Office1 in] 2 (config)# list 10 ip any any dscp 34 action replace_exp 1 priority 5 discard 4 [flow qos Office1 in] 3 (config)# list 20 ip any any action replace_exp 2 priority 4 discard 4 [flow qos Office1 in] 4 (config)# exit 5 (config)# flow qos Office2 in [flow qos Office2 in] 6 (config)# list 10 ip any any dscp 34 action replace_exp 4 priority 3 discard 4 [flow qos Office2 in] 7 (config)# list 20 ip any any dscp 26 action replace_exp 5 priority 2 discard 4 [flow qos Office2 in] 8 (config)# list 30 ip any any action replace_exp 7 priority 1 discard 4 [flow qos Office2 in] 9 (config)# exit 10 (config)# flow yes表15-23 本装置Aのコンフィグレーション解説
解説番号 解説 1 インタフェース名称Office1のinbound(受信側)にQoSフロー情報を設定します。flow qos inモードに移行します。 2 DSCP値=34のパケットをEXP書き換え値=1,出力優先度=5,キューイング優先度=4によりQoS制御を設定します。 3 上記以外のDSCP値のパケットをEXP書き換え値=2,出力優先度=4,キューイング優先度=4によりQoS制御を設定します。 4 flow qos inモードからグローバルコンフィグモードに戻ります。 5 インタフェース名称Office2のinbound(受信側)にQoSフロー情報を設定します。flow qos inモードに移行します。 6 DSCP値=34のパケットをEXP書き換え値=4,出力優先度=3,キューイング優先度=4によりQoS制御を設定します。 7 DSCP値=26のパケットをEXP書き換え値=5,出力優先度=2,キューイング優先度=4によりQoS制御を設定します。 8 上記以外のDSCP値のパケットをEXP書き換え値=7,出力優先度=1,キューイング優先度=4によりQoS制御を設定します。 9 flow qos inモードからグローバルコンフィグモードに戻ります。 10 フロー制御機能を使用する設定にします。
- [コンフィグレーションの表示]
flow yes flow qos Office1 in list 10 ip any any dscp 34 action replace_exp 1 priority 5 discard 4 list 20 ip any any action replace_exp 2 priority 4 discard 4 flow qos Office2 in list 10 ip any any dscp 34 action replace_exp 4 priority 3 discard 4 list 20 ip any any dscp 26 action replace_exp 5 priority 2 discard 4 list 30 ip any any action replace_exp 7 priority 1 discard 4
- 本装置Bの設定
- [コマンドによる設定]
1 (config)# flow qos routerB1 in [flow qos routerB1 in] 2 (config)# list 10 shim exp 1 action priority 5 discard 4 [flow qos routerB1 in] 3 (config)# list 20 shim exp 2 action priority 4 discard 4 [flow qos routerB1 in] 4 (config)# list 30 shim exp 4 action priority 3 discard 4 [flow qos routerB1 in] 5 (config)# list 40 shim exp 5 action priority 2 discard 4 [flow qos routerB1 in] 6 (config)# list 50 shim exp 7 action priority 1 discard 4 [flow qos routerB1 in] 7 (config)# exit 8 (config)# flow yes表15-24 本装置Bのコンフィグレーション解説
解説番号 解説 1 インタフェース名称routerB1のinbound(受信側)にQoSフロー情報を設定します。flow qos inモードに移行します。 2 EXP値=1のパケットを出力優先度=5,キューイング優先度=4によりQoS制御を設定します。 3 EXP値=2のパケットを出力優先度=4,キューイング優先度=4によりQoS制御を設定します。 4 EXP値=4のパケットを出力優先度=3,キューイング優先度=4によりQoS制御を設定します。 5 EXP値=5のパケットを出力優先度=2,キューイング優先度=4によりQoS制御を設定します。 6 EXP値=7のパケットを出力優先度=1,キューイング優先度=4によりQoS制御を設定します。 7 flow qos inモードからグローバルコンフィグモードに戻ります。 8 フロー制御機能を使用する設定にします。
- [コンフィグレーションの表示]
flow yes flow qos routerB1 in list 10 shim exp 1 action priority 5 discard 4 list 20 shim exp 2 action priority 4 discard 4 list 30 shim exp 4 action priority 3 discard 4 list 40 shim exp 5 action priority 2 discard 4 list 50 shim exp 7 action priority 1 discard 4
- 本装置Cの設定
- [コマンドによる設定]
1 (config)# flow qos routerC1 in [flow qos routerC1 in] 2 (config)# list 10 shim exp 1 action priority 5 discard 4 [flow qos routerC1 in] 3 (config)# list 20 shim exp 2 action priority 4 discard 4 [flow qos routerC1 in] 4 (config)# list 30 shim exp 4 action priority 3 discard 4 [flow qos routerC1 in] 5 (config)# list 40 shim exp 5 action priority 2 discard 4 [flow qos routerC1 in] 6 (config)# list 50 shim exp 7 action priority 1 discard 4 [flow qos routerC1 in] 7 (config)# exit 8 (config)# flow yes表15-25 本装置Cのコンフィグレーション解説
解説番号 解説 1 インタフェース名称routerC1のinbound(受信側)にQoSフロー情報を設定します。flow qos inモードに移行します。 2 EXP値=1のパケットを出力優先度=5,キューイング優先度=4によりQoSフロー制御を設定します。 3 EXP値=2のパケットを出力優先度=4,キューイング優先度=4によりQoSフロー制御を設定します。 4 EXP値=4のパケットを出力優先度=3,キューイング優先度=4によりQoSフロー制御を設定します。 5 EXP値=5のパケットを出力優先度=2,キューイング優先度=4によりQoSフロー制御を設定します。 6 EXP値=7のパケットを出力優先度=1,キューイング優先度=4によりQoSフロー制御を設定します。 7 flow qos inモードからグローバルコンフィグモードに戻ります。 8 フロー制御機能を使用する設定にします。
- [コンフィグレーションの表示]
flow yes flow qos routerC1 in list 10 shim exp 1 action priority 5 discard 4 list 20 shim exp 2 action priority 4 discard 4 list 30 shim exp 4 action priority 3 discard 4 list 40 shim exp 5 action priority 2 discard 4 list 50 shim exp 7 action priority 1 discard 4
