コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
VPNサイトとマルチホーム接続された二つのルータ間で一つのVPN網を構築します。VPNサイト間の経路配信時に,経路のメトリック値を引き継ぐことによって,VPNサイトでの経路毎による通信パスの選択を可能とします。
(2) 構成図と設定条件
- [構成図]

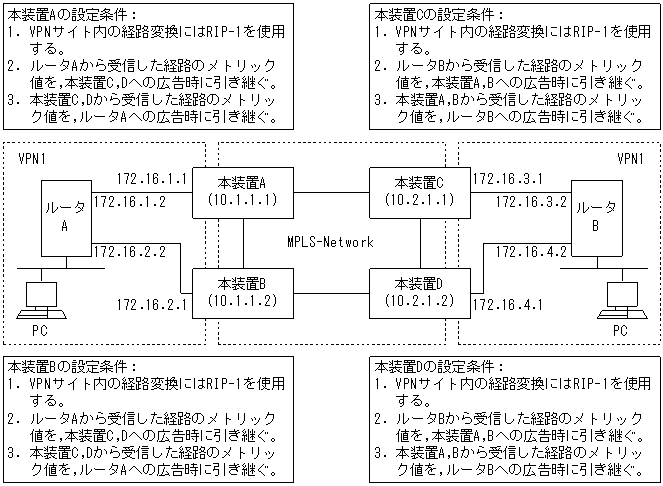

図14-11 構成図
- [設定条件]
- <ネットワークの環境>
- VPNサイトとマルチホーム接続された二つのルータ間で一つのVPN網を構築します。VPNサイト間の経路配信時に,経路のメトリック値を引き継ぎます。
- <本装置A,本装置B,本装置Cおよび本装置Dの環境>
- 各ルータにはマルチホーム接続されたVPNサイトが収容されます。
- VPNサイトではRIP-1を使用します。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
(config)# autonomoussystem 100 (config)# routerid 10.1.1.1 (config)# local-address 10.1.1.1 (config)# bgp routingpeeras 100 lcladdr 10.1.1.1 [bgp routingpeeras 100] (config)# peer 10.1.1.2 [bgp routingpeeras 100 peer 10.1.1.2] (config)# exit [bgp routingpeeras 100] (config)# peer 10.2.1.1 [bgp routingpeeras 100 peer 10.2.1.1] (config)# exit [bgp routingpeeras 100] (config)# peer 10.2.1.2 [bgp routingpeeras 100 peer 10.2.1.2] (config)# top 1 (config)# bgp keep-none-vpn [bgp] 2 (config)# routingpeeras 100 peer 10.1.1.2 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.1.1.2] (config)# exit [bgp routingpeeras 100] 3 (config)# peer 10.2.1.1 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.2.1.1] (config)# exit [bgp routingpeeras 100] 4 (config)# peer 10.2.1.2 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.2.1.2] (config)# top 5 (config)# rip vpn 1 broadcast [rip vpn 1] 6 (config)# inherit-metric [rip vpn 1] (config)# exit 7 (config)# route-filter name SITE-A-IN seq 1000 match network 10.1.2.0/24 exact [route-filter name SITE-A-IN] 8 (config)# route-filter name SITE-A-IN seq 9000 drop [route-filter name SITE-A-IN] (config)# exit 9 (config)# import proto rip vpn 1 route-filter SITE-A-IN 10 (config)# route-filter name SITE-A-OUT seq 1000 match proto bgp [route-filter name SITE-A-OUT] (config)# exit 11 (config)# export proto rip vpn 1 route-filter SITE-A-OUT 12 (config)# route-filter name AS100-OUT seq 1000 match proto all vpn 1 [route-filter name AS100-OUT] 13 (config)# seq 1000 set med inherit-metric [route-filter name AS100-OUT] (config)# exit 14 (config)# export proto bgp as 100 route-filter AS100-OUT 15 (config)# vpnmap vpn 1 rd 11 [vpnmap vpn 1] 16 (config)# import-target 100 [vpnmap vpn 1] 17 (config)# export-target 100 [vpnmap vpn 1] 18 (config)# export-origin 101表14-25 本装置Aのコンフィグレーション解説
解説番号 解説 1 自装置に収容されないVPN経路を保持しないよう定義します。 2〜4 サイト間BGP4ピアでVPN経路,およびリフレッシュ機能を使用することを定義します。 5 VPNサイトAでRIPを動作させることを定義します。 6 VPNサイトAに広告する経路のメトリック値を引き継ぐことを指定します。 7〜9 VPNサイトAからRIPで受信する経路を10.1.2.0/24に制限するよう定義します。 10〜11 VPNサイトAにリモート・サイトから学習したVPN経路を広告するよう定義します。 12〜14 リモート・サイトに広告する経路のメトリック値を引き継ぐことを指定します。 15 VPNサイトのVPN経路に経路識別子を設定するように定義します。 16,17 VPN100に所属するサイト間でVPN経路の交換を行うよう定義します。 18 本装置Bから受信するVPNサイトAの経路を受け付けないように指定します(ルーティング・ループの防止)。
- <本装置B>
(config)# autonomoussystem 100 (config)# routerid 10.1.1.2 (config)# local-address 10.1.1.2 (config)# bgp routingpeeras 100 lcladdr 10.1.1.2 [bgp routingpeeras 100] (config)# peer 10.1.1.1 [bgp routingpeeras 100 peer 10.1.1.1] (config)# exit [bgp routingpeeras 100] (config)# peer 10.2.1.1 [bgp routingpeeras 100 peer 10.2.1.1] (config)# exit [bgp routingpeeras 100] (config)# peer 10.2.1.2 [bgp routingpeeras 100 peer 10.2.1.2] (config)# top 1 (config)# bgp keep-none-vpn [bgp] 2 (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.1.1.1] (config)# exit [bgp routingpeeras 100] 3 (config)# peer 10.2.1.1 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.2.1.1] (config)# exit [bgp routingpeeras 100] 4 (config)# peer 10.2.1.2 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.2.1.2] (config)# top 5 (config)# rip vpn 1 broadcast [rip vpn 1] 6 (config)# inherit-metric [rip vpn 1] (config)# exit 7 (config)# route-filter name SITE-A-IN seq 1000 match network 10.1.2.0/24 exact [route-filter name SITE-A-IN] 8 (config)# seq 9000 drop [route-filter name SITE-A-IN] (config)# exit 9 (config)# import proto rip vpn 1 route-filter SITE-A-IN 10 (config)# route-filter name SITE-A-OUT seq 1000 match proto bgp [route-filter name SITE-A-OUT] (config)# exit 11 (config)# export proto rip vpn 1 route-filter SITE-A-OUT 12 (config)# route-filter name AS100-OUT seq 1000 match proto all vpn 1 [route-filter name AS100-OUT] 13 (config)# seq 1000 set med inherit-metric [route-filter name AS100-OUT] (config)# exit 14 (config)# export proto bgp as 100 route-filter AS100-OUT 15 (config)# vpnmap vpn 1 rd 21 [vpnmap vpn 1] 16 (config)# import-target 100 [vpnmap vpn 1] 17 (config)# export-target 100 [vpnmap vpn 1] 18 (config)# export-origin 101表14-26 本装置Bのコンフィグレーション解説
解説番号 解説 1〜17 <本装置A>の解説番号1〜17に同じ 18 本装置Aから受信するVPNサイトAの経路を受け付けないように指定します(ルーティング・ループの防止)。
- <本装置C>
(config)# autonomoussystem 100 (config)# routerid 10.2.1.1 (config)# local-address 10.2.1.1 (config)# bgp routingpeeras 100 lcladdr 10.2.1.1 [bgp routingpeeras 100] (config)# peer 10.1.1.1 [bgp routingpeeras 100 peer 10.1.1.1] (config)# exit (config)# peer 10.1.1.2 [bgp routingpeeras 100 peer 10.1.1.2] (config)# exit [bgp routingpeeras 100] (config)# peer 10.2.1.2 [bgp routingpeeras 100 peer 10.2.1.2] (config)# top 1 (config)# bgp keep-none-vpn [bgp] 2 (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.1.1.1] (config)# exit [bgp routingpeeras 100] 3 (config)# peer 10.1.1.2 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.1.1.2] (config)# exit [bgp routingpeeras 100] 4 (config)# 10.2.1.2 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.2.1.2] (config)# top 5 (config)# rip vpn 1 broadcast [rip vpn 1] 6 (config)# inherit-metric [rip vpn 1] (config)# exit 7 (config)# route-filter name SITE-B-IN seq 1000 match network 10.2.2.0/24 exact [route-filter name SITE-B-IN] 8 (config)# seq 9000 drop [route-filter name SITE-B-IN] (config)# exit 9 (config)# import proto rip vpn 1 route-filter SITE-B-IN 10 (config)# route-filter name SITE-B-OUT seq 1000 match proto bgp [route-filter name SITE-B-OUT] (config)# exit 11 (config)# export proto rip vpn 1 route-filter SITE-B-OUT 12 (config)# route-filter name AS100-OUT seq 1000 match proto all vpn 1 [route-filter name AS100-OUT] 13 (config)# seq 1000 set med inherit-metric [route-filter name AS100-OUT] (config)# exit 14 (config)# export proto bgp as 100 route-filter AS100-OUT 15 (config)# vpnmap vpn 1 rd 31 [vpnmap vpn 1] 16 (config)# import-target 100 [vpnmap vpn 1] 17 (config)# export-target 100 [vpnmap vpn 1] 18 (config)# export-origin 102表14-27 本装置Cのコンフィグレーション解説
解説番号 解説 1 自装置に収容されないVPN経路を保持しないよう定義します。 2〜4 サイト間BGP4ピアでVPN経路,およびリフレッシュ機能を使用することを定義します。 5 VPNサイトBでRIPを動作させることを定義します。 6 VPNサイトBに広告する経路のメトリック値を引き継ぐことを指定します。 7〜9 VPNサイトBからRIPで受信する経路を10.2.2.0/24に制限するよう定義します。 10〜11 VPNサイトBにリモート・サイトから学習したVPN経路を広告するよう定義します。 12〜14 リモート・サイトに広告する経路のメトリック値を引き継ぐことを指定します。 15 VPNサイトのVPN経路に経路識別子を設定するように定義します。 16,17 VPN100に所属するサイト間でVPN経路の交換を行うよう定義します。 18 本装置Dから受信するVPNサイトBの経路を受け付けないように指定します(ルーティング・ループの防止)。
- <本装置D>
(config)# autonomoussystem 100 (config)# routerid 10.2.1.2 (config)# local-address 10.2.1.2 (config)# bgp routingpeeras 100 lcladdr 10.2.1.2 [bgp routingpeeras 100] (config)# peer 10.1.1.1 [bgp routingpeeras 100 peer 10.1.1.1] (config)# exit [bgp routingpeeras 100] (config)# peer 10.1.1.2 [bgp routingpeeras 100 peer 10.1.1.2] (config)# exit [bgp routingpeeras 100] (config)# peer 10.2.1.1 [bgp routingpeeras 100 peer 10.2.1.1] (config)# top 1 (config)# bgp keep-none-vpn [bgp] 2 (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.1.1.1] (config)# exit [bgp routingpeeras 100] 3 (config)# peer 10.1.1.2 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.1.1.2] (config)# exit [bgp routingpeeras 100] 4 (config)# peer 10.2.1.1 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.2.1.1] (config)# top 5 (config)# rip vpn 1 broadcast [rip vpn 1] 6 (config)# inherit-metric [rip vpn 1] (config)# exit 7 (config)# route-filter name SITE-B-IN seq 1000 match network 10.2.2.0/24 exact [route-filter name SITE-B-IN] 8 (config)# seq 9000 drop [route-filter name SITE-B-IN] (config)# exit 9 (config)# import proto rip vpn 1 route-filter SITE-B-IN 10 (config)# route-filter name SITE-B-OUT seq 1000 match proto bgp [route-filter name SITE-B-OUT] (config)# exit 11 (config)# export proto rip vpn 1 route-filter SITE-B-OUT 12 (config)# route-filter name AS100-OUT seq 1000 match proto all vpn 1 [route-filter name AS100-OUT] 13 (config)# seq 1000 set med inherit-metric [route-filter name AS100-OUT] (config)# exit 14 (config)# export proto bgp as 100 route-filter AS100-OUT 15 (config)# vpnmap vpn 1 rd 41 [vpnmap vpn 1] 16 (config)# import-target 100 [vpnmap vpn 1] 17 (config)# export-target 100 [vpnmap vpn 1] 18 (config)# export-origin 102表14-28 本装置Dのコンフィグレーション解説
解説番号 解説 1〜17 <本装置C>の解説番号1〜17に同じ 18 本装置Cから受信するVPNサイトBの経路を受け付けないように指定します(ルーティング・ループの防止)。
- [コンフィグレーションの表示]
- <本装置A>
vpnmap vpn 1 rd 11 import-target 100 export-target 100 export-origin 101 ! rip vpn 1 yes broadcast inherit-metric ! bgp yes keep-none-vpn routingpeeras 100 lcladdr 10.1.1.1 peer 10.1.1.2 ipv4-vpn refresh peer 10.2.1.1 ipv4-vpn refresh peer 10.2.1.2 ipv4-vpn refresh ! route-filter name AS100-OUT seq 1000 match proto all vpn 1 seq 1000 set med inherit-metric ! route-filter name SITE-A-IN seq 1000 match network 10.1.2.0/24 exact seq 9000 drop ! route-filter name SITE-A-OUT seq 1000 match proto bgp ! import proto rip vpn 1 route-filter SITE-A-IN ! export proto rip vpn 1 route-filter SITE-A-OUT ! export proto bgp as 100 route-filter AS100-OUT
- <本装置B>
vpnmap vpn 1 rd 21 import-target 100 export-target 100 export-origin 101 ! rip vpn 1 yes broadcast inherit-metric ! bgp yes keep-none-vpn routingpeeras 100 lcladdr 10.1.1.2 peer 10.1.1.1 ipv4-vpn refresh peer 10.2.1.1 ipv4-vpn refresh peer 10.2.1.2 ipv4-vpn refresh ! route-filter name AS100-OUT seq 1000 match proto all vpn 1 seq 1000 set med inherit-metric ! route-filter name SITE-A-IN seq 1000 match network 10.1.2.0/24 exact seq 9000 drop ! route-filter name SITE-A-OUT seq 1000 match proto bgp ! import proto rip vpn 1 route-filter SITE-A-IN ! export proto rip vpn 1 route-filter SITE-A-OUT ! export proto bgp as 100 route-filter AS100-OUT
- <本装置C>
vpnmap vpn 1 rd 31 import-target 100 export-target 100 export-origin 102 ! rip vpn 1 yes broadcast inherit-metric ! bgp yes keep-none-vpn routingpeeras 100 lcladdr 10.2.1.1 peer 10.1.1.1 ipv4-vpn refresh peer 10.1.1.2 ipv4-vpn refresh peer 10.2.1.2 ipv4-vpn refresh ! route-filter name AS100-OUT seq 1000 match proto all vpn 1 seq 1000 set med inherit-metric ! route-filter name SITE-B-IN seq 1000 match network 10.2.2.0/24 exact seq 9000 drop ! route-filter name SITE-B-OUT seq 1000 match proto bgp ! import proto rip vpn 1 route-filter SITE-B-IN ! export proto rip vpn 1 route-filter SITE-B-OUT ! export proto bgp as 100 route-filter AS100-OUT
- <本装置D>
vpnmap vpn 1 rd 41 import-target 100 export-target 100 export-origin 102 ! rip vpn 1 yes broadcast inherit-metric ! bgp yes keep-none-vpn routingpeeras 100 lcladdr 10.2.1.2 peer 10.1.1.1 ipv4-vpn refresh peer 10.1.1.2 ipv4-vpn refresh peer 10.2.1.1 ipv4-vpn refresh ! route-filter name AS100-OUT seq 1000 match proto all vpn 1 seq 1000 set med inherit-metric ! route-filter name SITE-B-IN seq 1000 match network 10.2.2.0/24 exact seq 9000 drop ! route-filter name SITE-B-OUT seq 1000 match proto bgp ! import proto rip vpn 1 route-filter SITE-B-IN ! export proto rip vpn 1 route-filter SITE-B-OUT ! export proto bgp as 100 route-filter AS100-OUT
