14.4.1　VPNサイト内プロトコル（RIP-1：基本）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

二つのルータ間で二つのVPN網を構築します。VPNサイトではRIP-1を使用します。

(2)　構成図と設定条件

［構成図］

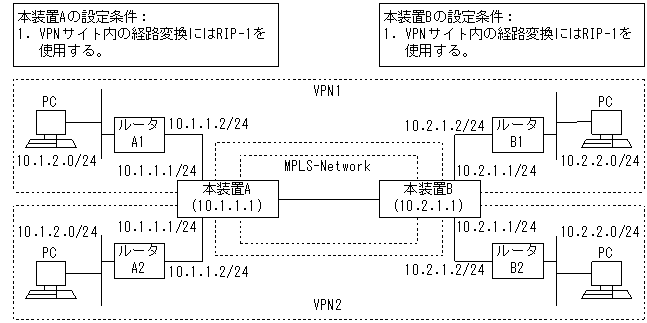

図14-10　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. 二つのルータ間で二つのVPN網を構築します。

＜本装置Aおよび本装置Bの環境＞
  1. 各ルータには二つのVPNサイトが収容されます。
  2. VPNサイトではRIP-1を使用します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
      (config)# autonomoussystem 100
      (config)# routerid 10.1.1.1
      (config)# local-address 10.1.1.1
      (config)# bgp routingpeeras 100 lcladdr 10.1.1.1
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.1
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# top
 1    (config)# bgp keep-none-vpn
      [bgp]
 2    (config)# routingpeeras 100 peer 10.2.1.1 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.2.1.1]
      (config)# top
 3    (config)# rip vpn 1 broadcast
      [rip vpn 1]
      (config)# exit
 4    (config)# route-filter name SITE-A1-IN seq 1000 match network
                10.1.2.0/24 exact
      [route-filter name SITE-A1-IN]
 5    (config)# seq 9000 drop
      [route-filter name SITE-A1-IN]
      (config)# exit
 6    (config)# import proto rip vpn 1 route-filter SITE-A1-IN
 7    (config)# route-filter name SITE-A1-OUT seq 1000 match proto bgp
      [route-filter name SITE-A1-OUT]
 8    (config)# seq 1000 set metric 3
      [route-filter name SITE-A1-OUT]
      (config)# exit
 9    (config)# export proto rip vpn 1 route-filter SITE-A1-OUT
10    (config)# vpnmap vpn 1 rd 11
      [vpnmap vpn 1]
11    (config)# import-target 100
      [vpnmap vpn 1]
12    (config)# export-target 100
      [vpnmap vpn 1]
      (config)# exit
13    (config)# rip vpn 2 broadcast
      [rip vpn 2]
      (config)# exit
14    (config)# route-filter name SITE-A2-IN seq 1000 match network
                10.1.2.0/24 exact
      [route-filter name SITE-A2-IN]
15    (config)# seq 9000 drop
      [route-filter name SITE-A2-IN]
      (config)# exit
16    (config)# import proto rip vpn 2 route-filter SITE-A2-IN
17    (config)# route-filter name SITE-A2-OUT seq 1000 match proto bgp
      [route-filter name SITE-A2-OUT]
18    (config)# seq 1000 set metric 3
      [route-filter name SITE-A2-OUT]
      (config)# exit
19    (config)# export proto rip vpn 2 route-filter SITE-A2-OUT
20    (config)# vpnmap vpn 2 rd 12
      [vpnmap vpn 2]
21    (config)# vpnmap vpn 2 import-target 200
      [vpnmap vpn 2]
22    (config)# vpnmap vpn 2 export-target 200

表14-23　本装置Aのコンフィグレーション解説

解説番号 解説
1 自装置に収容されないVPN経路を保持しないよう定義します。
2 サイト間BGP4ピアでVPN経路，およびリフレッシュ機能を使用することを定義します。
3 VPNサイトA1でRIPを動作させることを定義します。
4〜6 VPNサイトA1からRIPで受信する経路を10.1.2.0/24に制限するよう定義します。
7〜9 VPNサイトA1にRIPで広告するBGP4経路のメトリック値を3にするよう定義します。
10 VPNサイトのVPN経路に経路識別子を設定するように定義します。
11，12 VPN100に所属するサイト間でVPN経路の交換を行うよう定義します。
13 VPNサイトA2でRIPを動作させることを定義します。
14〜16 VPNサイトA2からRIPで受信する経路を10.1.2.0/24に制限するよう定義します。
17〜19 VPNサイトA2にRIPで広告するBGP4経路のメトリック値を3にするよう定義します。
20 VPNサイトのVPN経路に経路識別子を設定するように定義します。
21，22 VPN200に所属するサイト間でVPN経路の交換を行うよう定義します。

＜本装置B＞
      (config)# autonomoussystem 100
      (config)# routerid 10.2.1.1
      (config)# local-address 10.2.1.1
      (config)# bgp routingpeeras 100 lcladdr 10.2.1.1
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.1
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# top
 1    (config)# bgp keep-none-vpn
      [bgp]
 2    (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# top
 3    (config)# rip vpn 1 broadcast
      [rip vpn 1]
      (config)# exit
 4    (config)# route-filter name SITE-B1-IN seq 1000 match network
                10.2.2.0/24 exact
      [route-filter name SITE-B1-IN]
 5    (config)# seq 9000 drop
      [route-filter name SITE-B1-IN]
      (config)# exit
 6    (config)# import proto rip vpn 1 route-filter SITE-B1-IN
 7    (config)# route-filter name SITE-B1-OUT seq 1000 match proto bgp
      [route-filter name SITE-B1-OUT]
 8    (config)# seq 1000 set metric 3
      [route-filter name SITE-B1-OUT]
      (config)# exit
 9    (config)# export proto rip vpn 1 route-filter SITE-B1-OUT
10    (config)# vpnmap vpn 1 rd 21
      [vpnmap vpn 1]
11    (config)# import-target 100
      [vpnmap vpn 1]
12    (config)# export-target 100
      [vpnmap vpn 1]
      (config)# exit
13    (config)# rip vpn 2 broadcast
      [rip vpn 2]
14    (config)# route-filter name SITE-B2-IN seq 1000 match network
                10.2.2.0/24 exact
      [route-filter name SITE-B2-IN]
15    (config)# seq 9000 drop
      [route-filter name SITE-B2-IN]
16    (config)# import proto rip vpn 2 route-filter SITE-B2-IN
17    (config)# route-filter name SITE-B2-OUT seq 1000 match proto bgp
      [route-filter name SITE-B2-OUT]
18    (config)# seq 1000 set metric 3
      [route-filter name SITE-B2-OUT]
      (config)# exit
19    (config)# export proto rip vpn 2 route-filter SITE-B2-OUT
20    (config)# vpnmap vpn 2 rd 22
      [vpnmap vpn 2]
21    (config)# import-target 200
      [vpnmap vpn 2]
22    (config)# export-target 200

表14-24　本装置Bのコンフィグレーション解説

解説番号 解説
1 自装置に収容されないVPN経路を保持しないよう定義します。
2 サイト間BGP4ピアでVPN経路，およびリフレッシュ機能を使用することを定義します。
3 VPNサイトB1でRIPを動作させることを定義します。
4〜6 VPNサイトB1からRIPで受信する経路を10.2.2.0/24に制限するよう定義します。
7〜9 VPNサイトB1にRIPで広告するBGP4経路のメトリック値を3にするよう定義します。
10 VPNサイトのVPN経路に経路識別子を設定するように定義します。
11，12 VPN100に所属するサイト間でVPN経路の交換を行うよう定義します。
13 VPNサイトB2でRIPを動作させることを定義します。
14〜16 VPNサイトB2からRIPで受信する経路を10.2.2.0/24に制限するよう定義します。
17〜19 VPNサイトB2にRIPで広告するBGP4経路のメトリック値を3にするよう定義します。
20 VPNサイトのVPN経路に経路識別子を設定するように定義します。
21，22 VPN200に所属するサイト間でVPN経路の交換を行うよう定義します。

［コンフィグレーションの表示］

＜本装置A＞
vpnmap vpn 1
  rd 11
  import-target 100
  export-target 100
!
vpnmap vpn 2
  rd 12
  import-target 200
  export-target 200
!
rip vpn 1 yes
  broadcast
!
rip vpn 2 yes
  broadcast
!
bgp yes
  keep-none-vpn
  routingpeeras 100
    lcladdr 10.1.1.1
    peer 10.2.1.1
      ipv4-vpn
      refresh
!
route-filter name SITE-A1-IN
  seq 1000 match network 10.1.2.0/24 exact
  seq 9000 drop
!
route-filter name SITE-A1-OUT
  seq 1000 match proto bgp
  seq 1000 set metric 3
!
route-filter name SITE-A2-IN
  seq 1000 match network 10.1.2.0/24 exact
  seq 9000 drop
!
route-filter name SITE-A2-OUT
  seq 1000 match proto bgp
  seq 1000 set metric 3
!
import proto rip vpn 1 route-filter SITE-A1-IN
!
import proto rip vpn 2 route-filter SITE-A2-IN
!
export proto rip vpn 1 route-filter SITE-A1-OUT
!
export proto rip vpn 2 route-filter SITE-A2-OUT

＜本装置B＞
vpnmap vpn 1
  rd 21
  import-target 100
  export-target 100
!
vpnmap vpn 2
  rd 22
  import-target 200
  export-target 200
!
rip vpn 1 yes
  broadcast
!
rip vpn 2 yes
  broadcast
!
bgp yes
  keep-none-vpn
  routingpeeras 100
    lcladdr 10.2.1.1
    peer 10.1.1.1
      ipv4-vpn
      refresh
!
route-filter name SITE-B1-IN
  seq 1000 match network 10.2.2.0/24 exact
  seq 9000 drop
!
route-filter name SITE-B1-OUT
  seq 1000 match proto bgp
  seq 1000 set metric 3
!
route-filter name SITE-B2-IN
  seq 1000 match network 10.2.2.0/24 exact
  seq 9000 drop
!
route-filter name SITE-B2-OUT
  seq 1000 match proto bgp
  seq 1000 set metric 3
!
import proto rip vpn 1 route-filter SITE-B1-IN
!
import proto rip vpn 2 route-filter SITE-B2-IN
!
export proto rip vpn 1 route-filter SITE-B1-OUT
!
export proto rip vpn 2 route-filter SITE-B2-OUT
