12.3.8 OSPFv3プロトコル(BFD監視)【OP-BFD】

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

複数のOSPFv3隣接ルータが存在するネットワークで,BFD監視をします。

(2) 構成図と設定条件

[構成図]

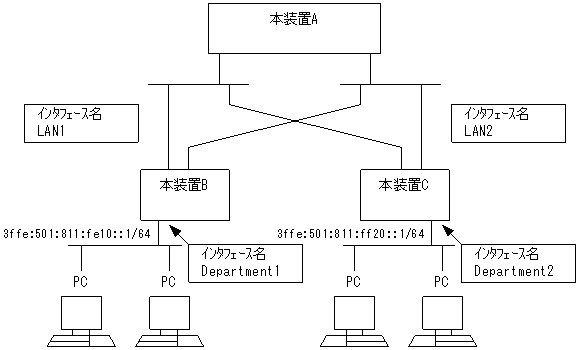

図12-14 構成図

[図データ]

[設定条件]

<本装置Aの環境>
  1. 各ルータ間の経路制御はOSPFv3を使用します。
  2. BFD監視によって,各ルータ間の障害を検出します。

<本装置B/Cの環境>
  1. 各ルータ間の経路制御はOSPFv3を使用します。
  2. BFD監視によって,各ルータ間の障害を検出します。
  3. 本装置B/C−PC間ではOSPFv3パケットを送受信しません。PC上のデフォルトルートを使用します。
    (PC上でOSPFv3プロトコルを動作させないとします)

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf6 domain 1 yes
      [ospf6 domain 1]
 3    (config)# backbone
      [ospf6 domain 1 backbone]
 4    (config)# interface LAN1
      [ospf6 domain 1 backbone interface LAN1]
 5    (config)# bfd
      [ospf6 domain 1 backbone interface LAN1 bfd]
 6    (config)# exit
      [ospf6 domain 1 backbone interface LAN1]
 7    (config)# exit
      [ospf6 domain 1 backbone]
 8    (config)# interface LAN2
      [ospf6 domain 1 backbone interface LAN2]
 9    (config)# bfd
      [ospf6 domain 1 backbone interface LAN2 bfd]
10    (config)# exit
      [ospf6 domain 1 backbone interface LAN2]
11    (config)# exit
      [ospf6 domain 1 backbone]
12    (config)# exit

表12-43 本装置Aのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2,3 バックボーンエリアを定義します。
4〜7 エリア内のインタフェースLAN1を定義します。また,BFD監視することを定義します。
8〜12 エリア内のインタフェースLAN2を定義します。また,BFD監視することを定義します。

<本装置B>
 1    (config)# routerid 10.2.1.2
 2    (config)# ospf6 domain 1 yes
      [ospf6 domain 1]
 3    (config)# backbone
      [ospf6 domain 1 backbone]
 4    (config)# interface LAN1
      [ospf6 domain 1 backbone interface LAN1]
 5    (config)# bfd
      [ospf6 domain 1 backbone interface LAN1 bfd]
 6    (config)# exit
      [ospf6 domain 1 backbone interface LAN1]
 7    (config)# exit
      [ospf6 domain 1 backbone]
 8    (config)# interface Department1
      [ospf6 domain 1 backbone interface Department1]
 9    (config)# passive
      [ospf6 domain 1 backbone interface Department1]
10    (config)# exit
      [ospf6 domain 1 backbone]
11    (config)# interface LAN2
      [ospf6 domain 1 backbone interface LAN2]
12    (config)# bfd
      [ospf6 domain 1 backbone interface LAN2 bfd]
13    (config)# exit
      [ospf6 domain 1 backbone interface LAN2]
14    (config)# exit
      [ospf6 domain 1 backbone]
15    (config)# exit

表12-44 本装置Bのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2,3 バックボーンエリアを定義します。
4〜7 エリア内のインタフェースLAN1を定義します。また,BFD監視することを定義します。
8〜10 バックボーンエリア内のインタフェースDepartment1を定義します。passive指定は該当インタフェースでOSPFv3パケットを送受信しないことを意味します。
11〜15 エリア内のインタフェースLAN2を定義します。また,BFD監視することを定義します。

<本装置C>
 1    (config)# routerid 10.3.1.3
 2    (config)# ospf6 domain 1 yes
      [ospf6 domain 1]
 3    (config)# backbone
      [ospf6 domain 1 backbone]
 4    (config)# interface LAN2
      [ospf6 domain 1 backbone interface LAN2]
 5    (config)# bfd
      [ospf6 domain 1 backbone interface LAN2 bfd]
 6    (config)# exit
      [ospf6 domain 1 backbone interface LAN2]
 7    (config)# exit
      [ospf6 domain 1 backbone]
 8    (config)# interface Department2
      [ospf6 domain 1 backbone interface Department2]
 9    (config)# passive
      [ospf6 domain 1 backbone interface Department2]
10    (config)# exit
      [ospf6 domain 1 backbone]
11    (config)# interface LAN1
      [ospf6 domain 1 backbone interface LAN1]
12    (config)# bfd
      [ospf6 domain 1 backbone interface LAN1 bfd]
13    (config)# exit
      [ospf6 domain 1 backbone interface LAN1]
14    (config)# exit
      [ospf6 domain 1 backbone]
15    (config)# exit

表12-45 本装置Cのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2,3 バックボーンエリアを定義します。
4〜7 エリア内のインタフェースLAN2を定義します。また,BFD監視することを定義します。
8〜10 バックボーンエリア内のインタフェースDepartment2を定義します。passive指定は該当インタフェースでOSPFv3パケットを送受信しないことを意味します。
11〜15 エリア内のインタフェースLAN1を定義します。また,BFD監視することを定義します。

[コンフィグレーションの表示]

<本装置A>
routerid 10.1.1.1
!
ospf6 domain 1 yes
  backbone
    interface LAN1
      bfd
    interface LAN2
      bfd

<本装置B>
routerid 10.2.1.2
!
ospf6 domain 1 yes
  backbone
    interface LAN1
      bfd
    interface Department1
      passive
    interface LAN2
      bfd

<本装置C>
routerid 10.3.1.3
!
ospf6 domain 1 yes
  backbone
    interface LAN1
      bfd
    interface LAN2
      bfd
    interface Department2
      passive
