12.3.7 OSPFv3プロトコル(ドメインの冗長連結)

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

各OSPFv3ドメインに所属するAS外経路を相互に広告します。その際,タグを使用し,ルーティング・ループを防止します。

(2) 構成図と設定条件

[構成図]

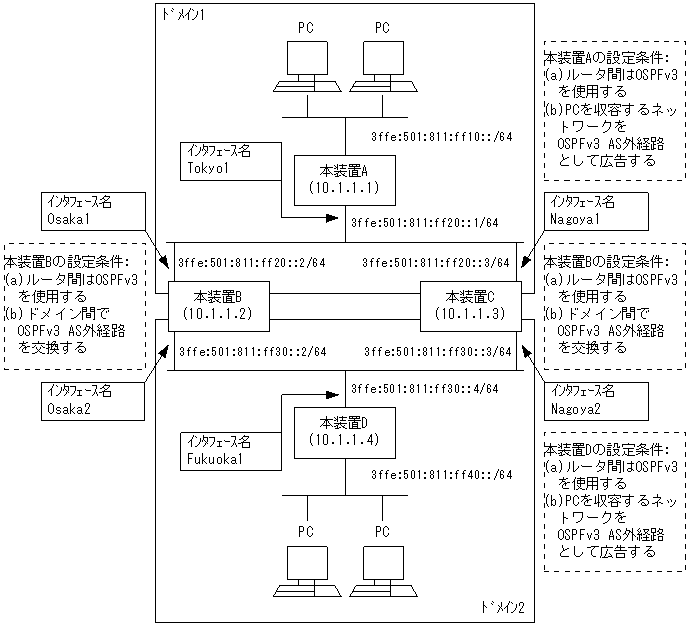

図12-13 構成図

[図データ]

[設定条件]

<本装置A/Dの環境>
  1. 本装置A/Dは各OSPFv3ドメイン1/2に属します。
  2. 各ルータ間の経路制御はOSPFv3を使用します。
  3. PCを収容するネットワークをOSPFv3 AS外経路として広告します。

<本装置B/Cの環境>
  1. 本装置B/CはOSPFv3ドメイン1,および2に属します。
  2. 各ルータ間の経路制御はOSPFv3を使用します。
  3. 各ドメインのOSPFv3 AS外経路を相互に広告します。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface Tokyo1
      [ospf6 backbone interface Tokyo1]
 5    (config)# exit
      [ospf6 backbone]
 6    (config)# exit
      [ospf6]
 7    (config)# exit
 8    (config)# export proto ospf6ase
      [export proto ospf6ase]
 9    (config)# proto direct
      [export proto ospf6ase proto direct]
10    (config)# 3ffe:501:811:ff10::/64
      [export proto ospf6ase proto direct]
11    (config)# exit
      [export proto ospf6ase]
12    (config)# exit

<本装置D>
 1    (config)# routerid 10.1.1.4
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface Fukuoka1
      [ospf6 backbone interface Fukuoka1]
 5    (config)# exit
      [ospf6 backbone]
 6    (config)# exit
      [ospf6]
 7    (config)# exit
 8    (config)# export proto ospf6ase
      [export proto ospf6ase]
 9    (config)# proto direct
      [export proto ospf6ase proto direct]
10    (config)# 3ffe:501:811:ff40::/64
      [export proto ospf6ase proto direct]
11    (config)# exit
      [export proto ospf6ase]
12    (config)# exit

表12-41 本装置A/Dのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 OSPFv3プロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。
8〜12 PCを収容するネットワークをOSPFv3 AS外経路として広告します。

<本装置B>
 1    (config)# routerid 10.1.1.2
 2    (config)# ospf6 domain 1 yes
      [ospf6 domain 1]
 3    (config)# backbone
      [ospf6 domain 1 backbone]
 4    (config)# interface Osaka1
      [ospf6 domain 1 backbone interface Osaka1]
 5    (config)# exit
      [ospf6 domain 1 backbone]
 6    (config)# exit
      [ospf6 domain 1]
 7    (config)# exit
 8    (config)# ospf6 domain 2 yes
      [ospf6 domain 2]
 9    (config)# backbone
      [ospf6 domain 2 backbone]
10    (config)# interface Osaka2
      [ospf6 domain 2 backbone interface Osaka2]
11    (config)# exit
      [ospf6 domain 2 backbone]
12    (config)# exit
      [ospf6 domain 2]
13    (config)# exit
14    (config)# export proto ospf6ase domain 2 tag 1
      [export proto ospf6ase domain 2 tag 1]
15    (config)# proto ospf6ase tag 2 restrict
      [export proto ospf6ase domain 2 tag 1]
16    (config)# proto ospf6ase domain 1
      [export proto ospf6ase domain 2 tag 1 proto ospf6ase domain 1]
17    (config)# exit
      [export proto ospf6ase domain 2 tag 1]
18    (config)# exit
19    (config)# export proto ospf6ase domain 1 tag 2
      [export proto ospf6ase domain 1 tag 2]
20    (config)# proto ospf6ase tag 1 restrict
      [export proto ospf6ase domain 1 tag 2]
21    (config)# proto ospf6ase domain 2
      [export proto ospf6ase domain 1 tag 2 proto ospf6ase domain 2]
22    (config)# exit
      [export proto ospf6ase domain 1 tag 2]
23    (config)# exit

<本装置C>
 1    (config)# routerid 10.1.1.3
 2    (config)# ospf6 domain 1 yes
      [ospf6 domain 1]
 3    (config)# backbone
      [ospf6 domain 1 backbone]
 4    (config)# interface Nagoya1
      [ospf6 domain 1 backbone interface Nagoya1]
 5    (config)# exit
      [ospf6 domain 1 backbone]
 6    (config)# exit
      [ospf6 domain 1]
 7    (config)# exit
 8    (config)# ospf6 domain 2 yes
      [ospf6 domain 2]
 9    (config)# backbone
      [ospf6 domain 2 backbone]
10    (config)# interface Nagoya2
      [ospf6 domain 2 backbone interface Nagoya2]
11    (config)# exit
      [ospf6 domain 2 backbone]
12    (config)# exit
      [ospf6 domain 2]
13    (config)# exit
14    (config)# export proto ospf6ase domain 2 tag 1
      [export proto ospf6ase domain 2 tag 1]
15    (config)# proto ospf6ase tag 2 restrict
      [export proto ospf6ase domain 2 tag 1]
16    (config)# proto ospf6ase domain 1
      [export proto ospf6ase domain 2 tag 1 proto ospf6ase domain 1]
17    (config)# exit
      [export proto ospf6ase domain 2 tag 1]
18    (config)# exit
19    (config)# export proto ospf6ase domain 1 tag 2
      [export proto ospf6ase domain 1 tag 2]
20    (config)# proto ospf6ase tag 1 restrict
      [export proto ospf6ase domain 1 tag 2]
21    (config)# proto ospf6ase domain 2
      [export proto ospf6ase domain 1 tag 2 proto ospf6ase domain 2]
22    (config)# exit
      [export proto ospf6ase domain 1 tag 2]
23    (config)# exit

表12-42 本装置B/Cのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 OSPFv3ドメイン1でOSPFv3プロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。
8〜13 OSPFv3ドメイン2でOSPFv3プロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。
14〜18 OSPFv3ドメイン2にOSPFv3ドメイン2から学習した経路を除くOSPFv3ドメイン1のAS外経路を広告します。その際,広告元を示すタグ情報を広告経路に設定します。
19〜23 OSPFv3ドメイン1にOSPFv3ドメイン1から学習した経路を除くOSPFv3ドメイン2のAS外経路を広告します。その際,広告元を示すタグ情報を広告経路に設定します。

[コンフィグレーションの表示]

<本装置A>
routerid 10.1.1.1
!
ospf6 yes
  backbone
    interface Tokyo1
!
export proto ospf6ase
  proto direct
    3ffe:501:811:ff10::/64

<本装置B>
routerid 10.1.1.2
!
ospf6 domain 1 yes
  backbone
    interface Osaka1
!
ospf6 domain 2 yes
  backbone
    interface Osaka2
!
export proto ospf6ase domain 1 tag 2
  proto ospf6ase tag 1 restrict
  proto ospf6ase domain 2
!
export proto ospf6ase domain 2 tag 1
  proto ospf6ase tag 2 restrict
  proto ospf6ase domain 1

<本装置C>
routerid 10.1.1.3
!
ospf6 domain 1 yes
  backbone
    interface Nagoya1
!
ospf6 domain 2 yes
  backbone
    interface Nagoya2
!
export proto ospf6ase domain 1 tag 2
  proto ospf6ase tag 1 restrict
  proto ospf6ase domain 2
!
export proto ospf6ase domain 2 tag 1
  proto ospf6ase tag 2 restrict
  proto ospf6ase domain 1

<本装置D>
routerid 10.1.1.4
!
ospf6 yes
  backbone
    interface Fukuoka1
!
export proto ospf6ase
  proto direct
    3ffe:501:811:ff40::/64
