12.3.1　OSPFv3プロトコル（基本）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

センタと複数の拠点を持つネットワークにおいて，センタ−拠点間の通信経路をOSPFv3により制御します。センタには2台のルータを設置し，1台を通常経路のルータ，もう1台を代替経路のルータとして使用します。

(2)　構成図と設定条件

［構成図］

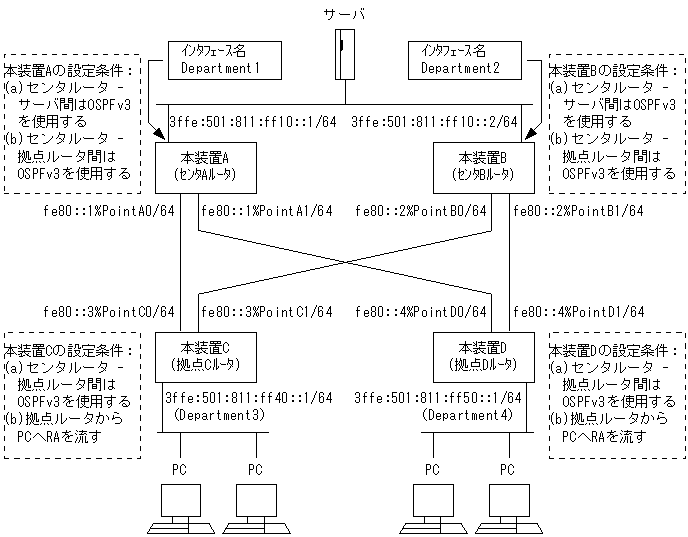

図12-7　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. サーバ−PC間の通信経路は本装置Bより本装置Aを優先します。

＜本装置A／Bの環境＞
  1. センタルータ（本装置A／B）−サーバ間の経路制御はOSPFv3を使用します。
  2. センタルータ（本装置A／B）−拠点ルータ（本装置C／D）間の経路制御はOSPFv3を使用します。

＜本装置C／Dの環境＞
  1. 拠点ルータ（本装置C／D）−センタルータ（本装置A／B）間の経路制御はOSPFv3を使用します。
  2. 本装置C／D−PC間には，RAを流します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface Department1
      [ospf6 backbone interface Department1]
 5    (config)# cost 1
      [ospf6 backbone interface Department1]
 6    (config)# exit
      [ospf6 backbone]
 7    (config)# interface PointA0
      [ospf6 backbone interface PointA0]
 8    (config)# cost 1
      [ospf6 backbone interface PointA0]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# interface PointA1
      [ospf6 backbone interface PointA1]
11    (config)# cost 1
      [ospf6 backbone interface PointA1]
12    (config)# exit
      [ospf6 backbone]
13    (config)# exit
      [ospf6]
14    (config)# exit

表12-21　本装置Aのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 インタフェースDepartment1において，送信コスト1でOSPFv3を動作させることを定義します。
7〜9 インタフェースPointA0において，送信コスト1でOSPFv3を動作させることを定義します。
10〜14 インタフェースPointA1において，送信コスト1でOSPFv3を動作させることを定義します。

＜本装置B＞
 1    (config)# routerid 10.1.1.2
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface Department2
      [ospf6 backbone interface Department2]
 5    (config)# cost 2
      [ospf6 backbone interface Department2]
 6    (config)# exit
      [ospf6 backbone]
 7    (config)# interface PointB0
      [ospf6 backbone interface PointB0]
 8    (config)# cost 2
      [ospf6 backbone interface PointB0]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# interface PointB1
      [ospf6 backbone interface PointB1]
11    (config)# cost 2
      [ospf6 backbone interface PointB1]
12    (config)# exit
      [ospf6 backbone]
13    (config)# exit
      [ospf6]
14    (config)# exit

表12-22　本装置Bのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 インタフェースDepartment2において，送信コスト2でOSPFv3を動作させることを定義します。
これにより，サーバ向けトラフィックを本装置Bより本装置Aを優先します。
7〜9 インタフェースPointB0において，送信コスト2でOSPFv3を動作させることを定義します。
これにより，拠点C向けトラフィックを本装置Bより本装置Aを優先します。
10〜14 インタフェースPointB1において，送信コスト2でOSPFv3を動作させることを定義します。
これにより，拠点D向けトラフィックを本装置Bより本装置Aを優先します。

＜本装置C＞
 1    (config)# routerid 10.4.1.1
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface PointC0
      [ospf6 backbone interface PointC0]
 5    (config)# cost 1
      [ospf6 backbone interface PointC0]
 6    (config)# exit
      [ospf6 backbone]
 7    (config)# interface PointC1
      [ospf6 backbone PointC1]
 8    (config)# cost 1
      [ospf6 backbone PointC1]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# exit
      [ospf6]
11    (config)# exit
12    (config)# export proto ospf6ase
      [export proto ospf6ase]
13    (config)# proto direct
      [export proto ospf6ase proto direct]
14    (config)# 3ffe:501:811:ff40::/64
      [export proto ospf6ase proto direct]
15    (config)# exit
      [export proto ospf6ase]
16    (config)# exit
17    (config)# ra yes
      [ra]
18    (config)# interface Department3
      [ra interface Department3]
19    (config)# exit
      [ra]
20    (config)# exit

＜本装置D＞
 1    (config)# routerid 10.5.1.1
 2    (config)# ospf6 yes
      [ospf6]
 3    (config)# backbone
      [ospf6 backbone]
 4    (config)# interface PointD0
      [ospf6 backbone interface PointD0]
 5    (config)# cost 1
      [ospf6 backbone interface PointD0]
 6    (config)# exit
      [ospf6 backbone]
 7    (config)# interface PointD1
      [ospf6 backbone PointD1]
 8    (config)# cost 1
      [ospf6 backbone PointD1]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# exit
      [ospf6]
11    (config)# exit
12    (config)# export proto ospf6ase
      [export proto ospf6ase]
13    (config)# proto direct
      [export proto ospf6ase proto direct]
14    (config)# 3ffe:501:811:ff50::/64
      [export proto ospf6ase proto direct]
15    (config)# exit
      [export proto ospf6ase]
16    (config)# exit
17    (config)# ra yes
      [ra]
18    (config)# interface Department4
      [ra interface Department4]
19    (config)# exit
      [ra]
20    (config)# exit

表12-23　本装置C／Dのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜6 インタフェースPointC0（PointD0）において，送信コスト1でOSPFv3を動作させることを定義します。
7〜11 インタフェースPointC1（PointD1）において，送信コスト1でOSPFv3を動作させることを定義します。
12〜16 端末を収容するネットワークをOSPFv3のAS外経路として広告することを定義します。
17〜20 PCが収容されているネットワークでRAパケットを送信します。

［コンフィグレーションの表示］

＜本装置A＞
routerid 10.1.1.1
!
ospf6 yes
  backbone
    interface Department1
      cost 1
    interface PointA0
      cost 1
    interface PointA1
      cost 1

＜本装置B＞
routerid 10.1.1.2
!
ospf6 yes
  backbone
    interface Department2
      cost 2
    interface PointB0
      cost 2
    interface PointB1
      cost 2

＜本装置C＞
ra yes
  interface Department3
!
routerid 10.4.1.1
!
ospf6 yes
  backbone
    interface PointC0
      cost 1
    interface PointC1
      cost 1
!
export proto ospf6ase
  proto direct
    3ffe:501:811:ff40::/64

＜本装置D＞
ra yes
  interface Department4
!
routerid 10.5.1.1
!
ospf6 yes
  backbone
    interface PointD0
      cost 1
    interface PointD1
      cost 1
!
export proto ospf6ase
  proto direct
    3ffe:501:811:ff50::/64
